Сцепное устройство (J-типа)
Модель 49 Ranger
mmo2 011 -007 -01 2_a

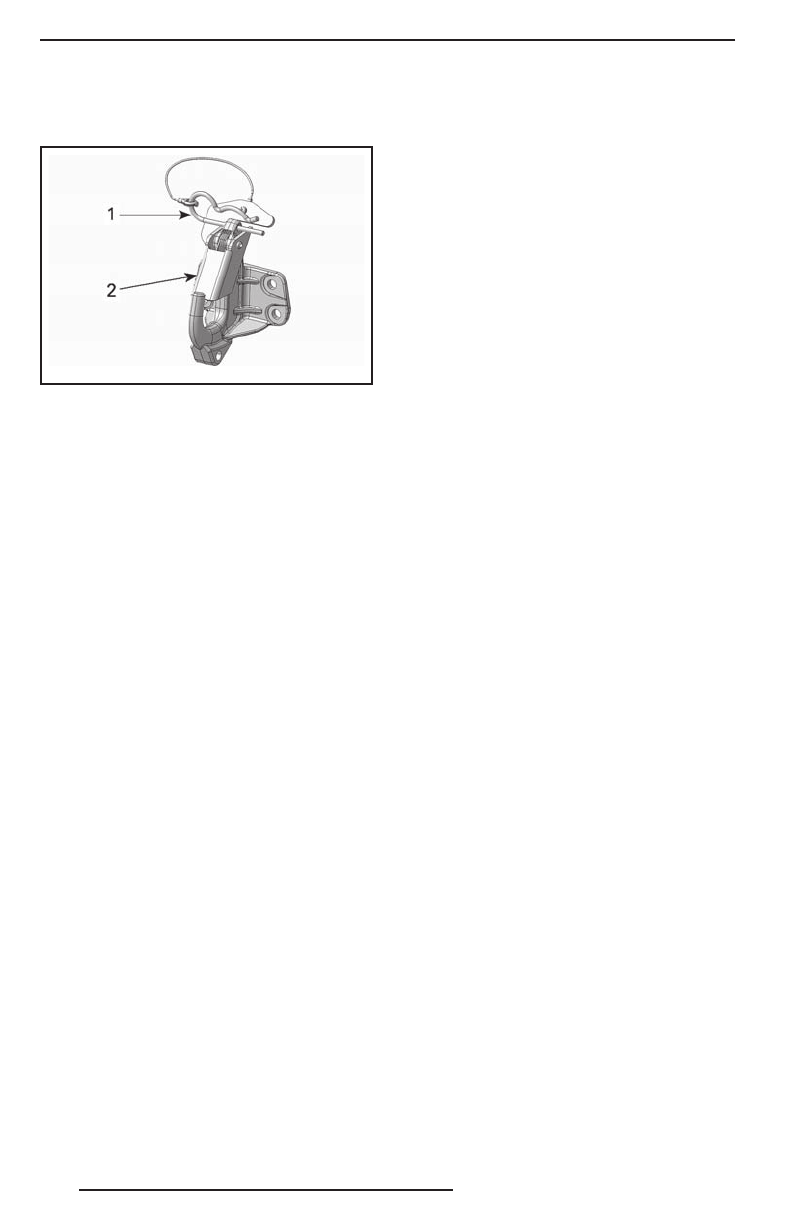

1. Проволочный фиксатор
2. Предохранительная защёлка
Присоединение к сцепному устройству
1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла бук-
сируемого оборудования над крюком
сцепного устройства.
3. Нажмите на дышло, отклонив предо-
хранительную защёлку.
4. Закрепите предохранительную защёл-
ку, установив проволочный фиксатор.
Отсоединение от сцепного устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную защёл-
ку вперёд, чтобы снять дышло с крюка.
3. Отсоедините буксируемое оборудование.
4. Установите проволочный фиксатор
на место.
Сцепное устройство
(язычкового типа)
Чтобы прицепить оборудование к сцеп-
ному устройству, закрепите буксировоч-
ную тягу к проушине сцепного устрой-
ства, используя фиксирующий палец.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
