ПРЕДУПРЕЖДАЮ-
ЩИЕ СИГНАЛЫ
ОПИСАНИЕ
ЗВУКО-
ВОЙ
СИГНАЛ
СООБЩЕ-
НИЕ
2 коротких WELCOME...
Приветственное сообще-
ние, правильный ключ
Короткие
звуковые
сигналы,
повторяю-
щие с не-
большой
частотой
CHECK KEY
Невоз-
можно
чтение
ключа (не-
надёжное
соедине-
ние)
Движение снего-
хода невозмож-
но. Следите, что-
бы в колпачке
шнура безопасно-
сти не было грязи
и снега. Очис тить
колпачок от грязи
и снега. Переуста-
новить колпачок,
пустить двигатель
Короткие
звуковые
сигналы,
повторяю-
щие с вы-
сокой час-
тотой
BAD KEY
Неверный
или неза-
програм-
мирован-
ный ключ
Движение снего-
хода невозмож-
но. Использовать
правильно запро-
г р а м м и р о в а н -
ный или перепро-
граммированный
ключ

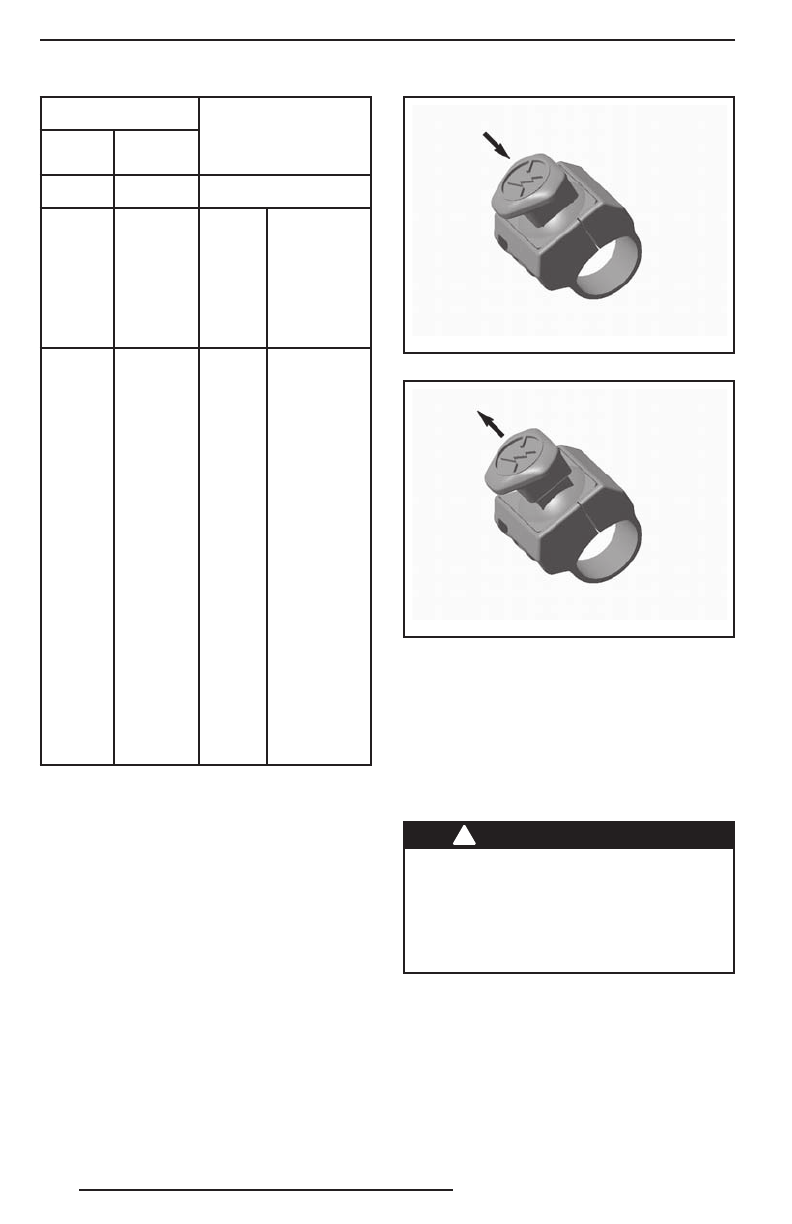

6) Аварийный выключатель
двигателя
Выключатель двигателя расположен
справа на руле.
Выключатель имеет нажимно-отжимную
конструкцию. Для аварийной остановки
двигателя выберите положение кнопки
OFF (выкл.) (нажата вниз) и одновремен-
но нажмите тормоз. Для пуска двигате-
ля кнопку следует перевести в положе-
ние ON (отжата вверх).
mmo2 007 -009 -03 8_a
ПОЛОЖЕНИЕ «OFF» (выкл.)
mmo2 007 -009 -03 8_b
ПОЛОЖЕНИЕ «ON» (вкл.)
Водитель должен уметь уверенно пользо-
ваться кнопкой аварийного выключения
двигателя. Рекомендуем потренироваться
в запуске и выключении двигателя с помо-
щью этой кнопки. Приобретённые навыки
будут очень полезны, если Вы окажетесь
в экстремальной ситуации.
!
ПРЕДОСТЕРЕЖЕНИЕ
Если поводом для аварийной оста-
новки двигателя послужила какая-
то неисправность, то перед запус-
ком двигателя необходимо найти
и устранить её причину. Обратитесь
к авторизованному дилеру Lynx.
7) Рычаг воздушной заслонки
(только модели
с двигателем 550)
Порядок использования приведён в раз-
деле «
ЗАПУСК КАРБЮРАТОРНОГО
ДВИГАТЕЛЯ (МОДЕЛЬ 550)
».
