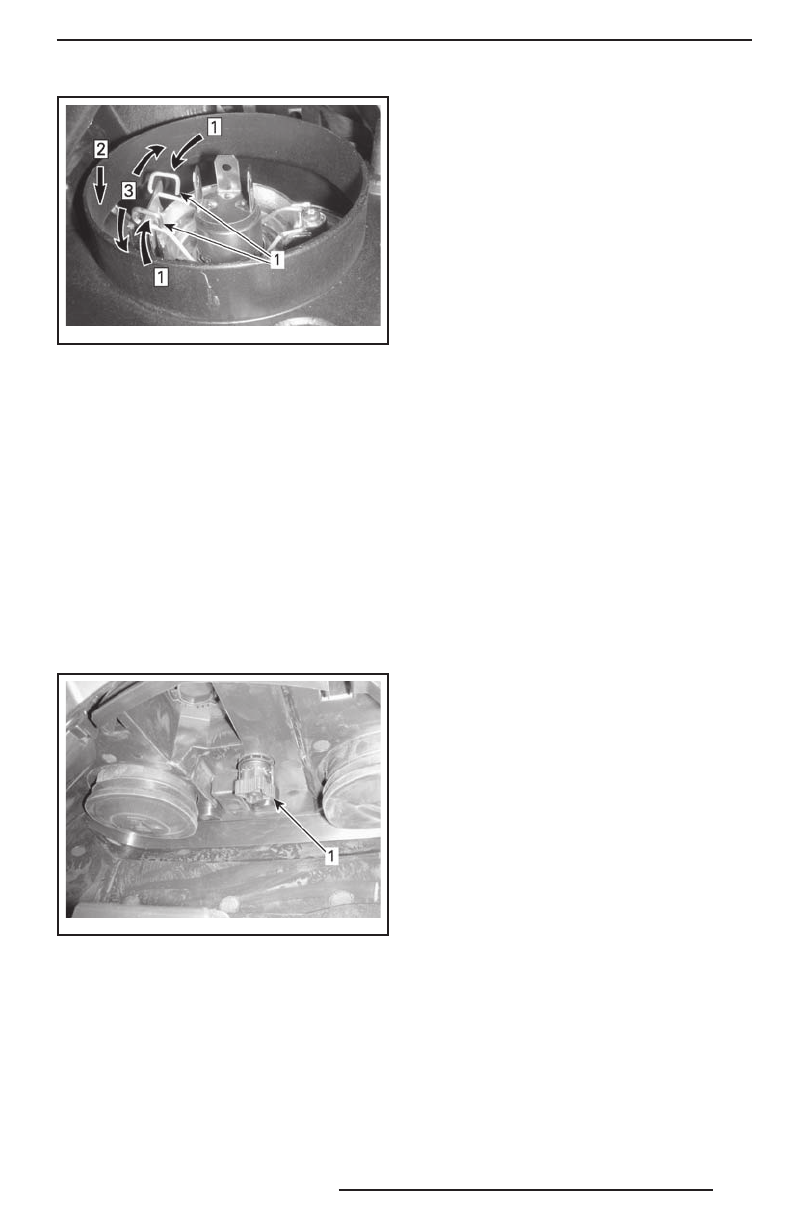

Шаг 1: Сжать с обеих сторон
Шаг 2: Нажать вниз, чтобы освободить
Шаг 3: Освободить обе стороны
1. Защёлка
5. Извлеките и замените лампу. Установ-
ка осуществляется в последователь-
ности, обратной снятию.
Регулировка головной оптики
Открыть переднее багажное отделение.
Для регулировки направления светово-
го пучка вращайте рукоятку.
Поворачивайте рукоятку по часовой
стрелке, чтобы опустить световой пучок.
Поворачивайте рукоятку против часовой
стрелки, чтобы поднять световой пучок.
mmo2 013 -004 -02 0_b
ТИПОВОЙ ВАРИАНТ
1. Рукоятка
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Содержание
