74

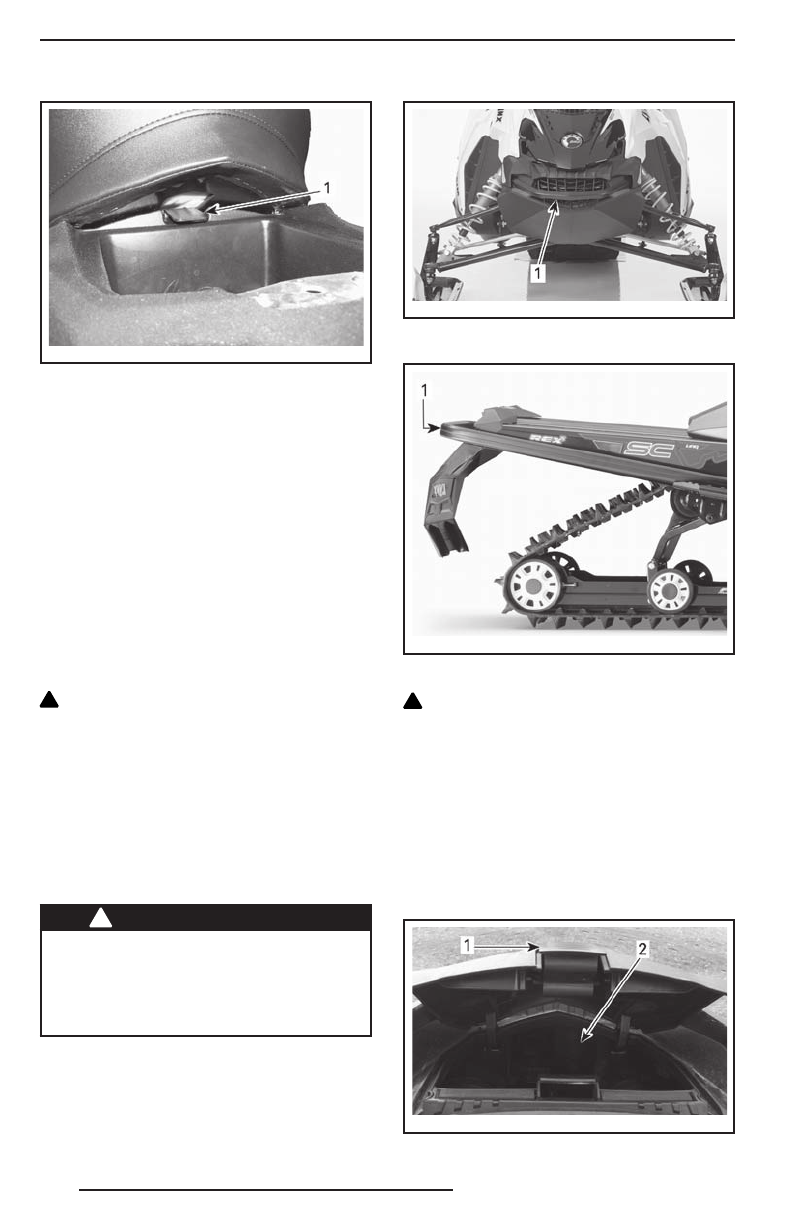

fmo2014-001-011_a
1. Защёлка сиденья
Снятие сиденья
Осторожно поднимайте сиденье, нажав
защёлку.
Потяните сиденье назад, а затем сними-
те его.
Установка сиденья
В этом положении энергично нажмите
на сиденье вниз, чтобы защёлкнуть его.
25) Передний и задний
бамперы
Используются для подъёма снегохода
вручную.
!
ОСТОРОЖНО Избегайте получе-
ния травм, при поднимании снего-
хода применяйте правильную техни-
ку подъёма — используйте силу ног.
Не поднимайте заднюю часть снегохо-
да, если у Вас для этого недостаточно
сил. Для подъёма снегохода исполь-
зуйте соответствующие технические
средства или обратитесь к кому-
нибудь за помощью.
!
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травм не пытайтесь
поднять тяжёлый снегоход в оди-
ночку. Пользуйтесь подъёмными
устройствами и приспособлениями,
позовите кого-нибудь на помощь.
fmo2014-002-010_a
ПЕРЕДНЯЯ ЧАСТЬ
1. Передний бампер
fmo2014-002-013_a
ЗАДНИЙ
1. Задний бампер
!
ОСТОРОЖНО Не буксируйте и не
поднимайте снегоход за лыжи.
26) Переднее багажное
отделение
Только Rave RE, Boondocker и Xtrim SC
Багажное отделение располагается в пе-
редней части снегохода над информаци-
онным центром.
Чтобы открыть багажное отделение, по-
тяните защёлку.
mmo2 013 -004 -01 7_a
1. Защёлка
2. Багажное отделение
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
