46

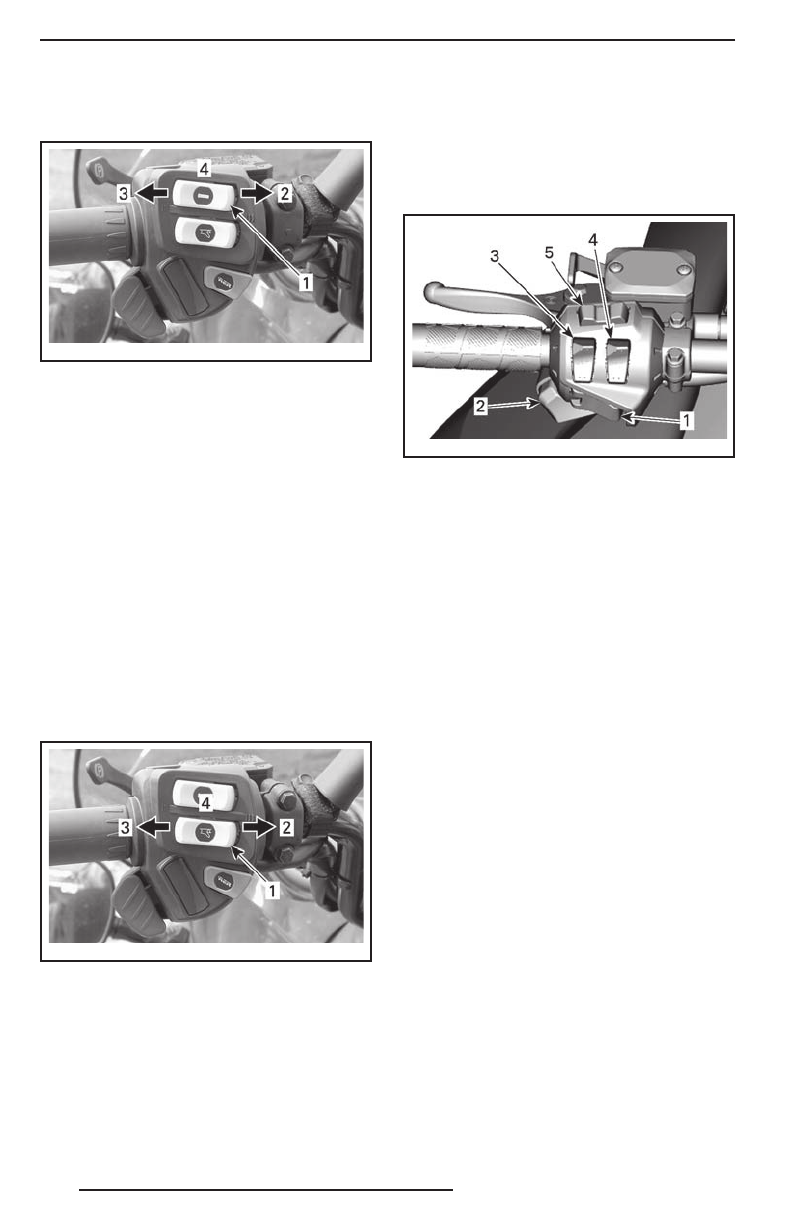

Модели с аналого-цифровым инфор-
мационным центром
mmo2 007 -003 -00 3_b
ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)
Выключатель электрообогрева
рычага дроссельной заслонки
ПРИМЕЧАНИЕ:
На моделях 49 Ranger
E-TEC обогрев рукояток руля функцио-
нирует только тогда, когда частота вра-
щения коленчатого вала превышает
2000 об/мин.
Установите переключатель в такое по-
ложение, при котором Вашему большо-
му пальцу будет обеспечена комфортная
температура.
Модели с аналого-цифровым инфор-
мационным центром
mmo2 007 -003 -00 3_c
ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага дроссель-
ной заслонки
2. Горячо
3. Тепло
4. Выключено («OFF»)
9) Многофункциональный
переключатель (только
Xtrim SC)
Многофункциональный переключатель
расположен слева на руле.
mmo2 014 -004 -00 1_c
ТИПОВОЙ ВАРИАНТ
1. Кнопка включения электронного реверса/за-
пуска двигателя
2. Переключатель света фары
3. Выключатель электрообогрева рукояток руля
4. Выключатель электрообогрева рычага дрос-
сельной заслонки
5. Кнопка Mode/Set (режим/установка)
Кнопка запуска двигателя/
включения электронного реверса
Нажмите, чтобы запустить двигатель мо-
делей с электрическим стартером. Под-
робно процедура пуска описана в главе
«
ПУСК ДВИГАТЕЛЯ
» раздела «
ОСНОВ-
НЫЕ ОПЕРАЦИИ
».
Модели с электронным реверсом
При работающем двигателе нажмите
данную кнопку для включения электрон-
ного реверса. См. главу «
ВКЛЮЧЕНИЕ
ЭЛЕКТРОННОГО РЕВЕРСА (RER)
» в раз-
деле «
ОСНОВНЫЕ ОПЕРАЦИИ
».
Переключатель света фары
Для выбора ДАЛЬНЕГО или БЛИЖНЕ-
ГО света фары нажмите переключатель.
Приборы освещения автоматически
включаются при работающем двигателе.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
