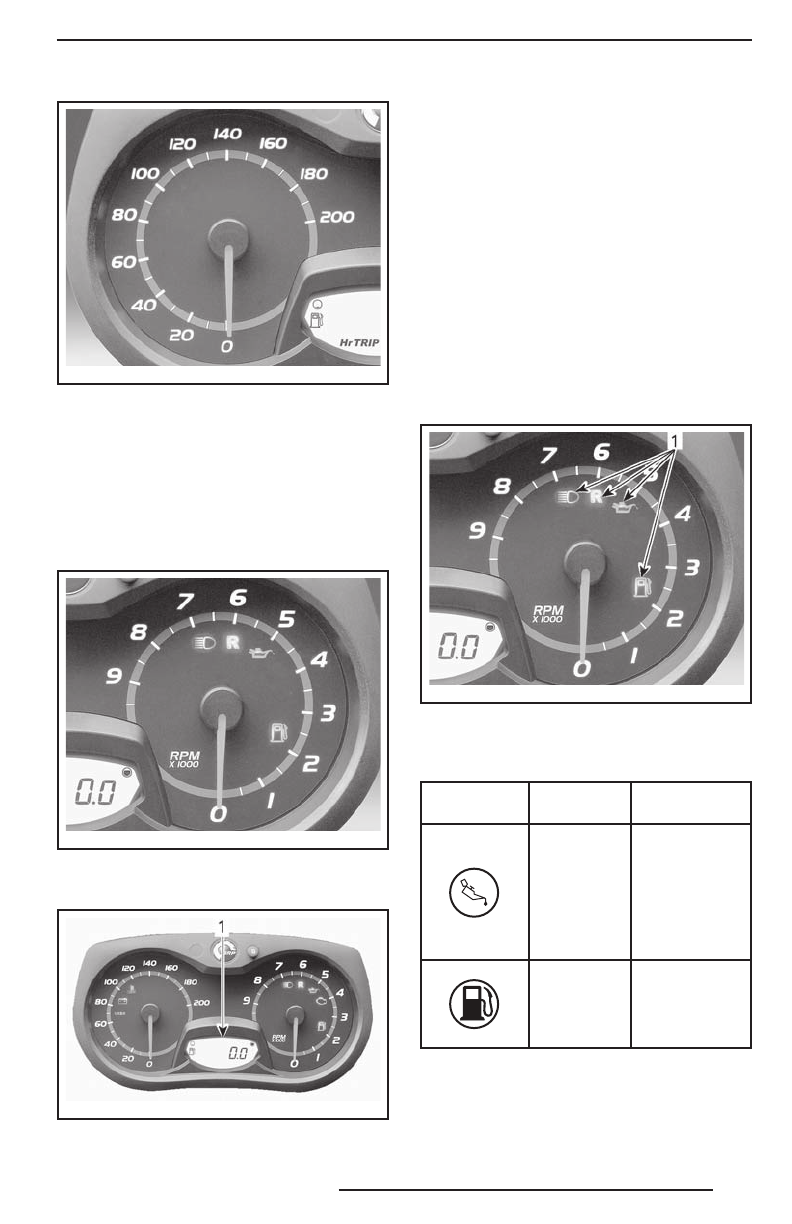

51
mmo2 010 -004 -00 4
ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА
2) Тахометр (об/мин)
Отображает частоту вращения коленча-
того вала двигателя в оборотах в мину-
ту (об/мин). Для получения фактической
частоты вращения коленчатого вала
необходимо показания прибора умно-
жить на 1000.
mmo2 011 -002 -00 2
ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА
3) Цифровой дисплей
mmo2 008 -003 -01 3_h
1. Цифровой дисплей
Цифровой дисплей используется для:
– отображения сообщения WELCOME
при активации электрооборудования;
– отображения сообщения распознава-
ния ключа;
– отображения различных параметров,
выбранных водителем;
– активации и изменения параметров раз-
личных функций или режимов работы;
– отображения сообщений, отображаемых
в виде бегущей строки, об активирован-
ных функциях или неисправностях;
– отображения кодов неисправностей.
4) Сигнальные лампы
mmo2 011 -002 -00 2_a
1. Сигнальные лампы
Описание сигнальных ламп приведено
в таблице.
СИГН.
ЛАМПА (-Ы)
ЗВУКОВОЙ
СИГНАЛ
ОПИСАНИЕ
—
Низкий уровень
инжекцион ного
масла. Остано-
вите снегоход
в безопасном
месте и долей-
те инжекцион-
ное масло
—
Низкий
уро-
вень
топли-
ва. Дозаправь-
те топливо как
можно раньше
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
