53
mmo2 008 -003 -01 9

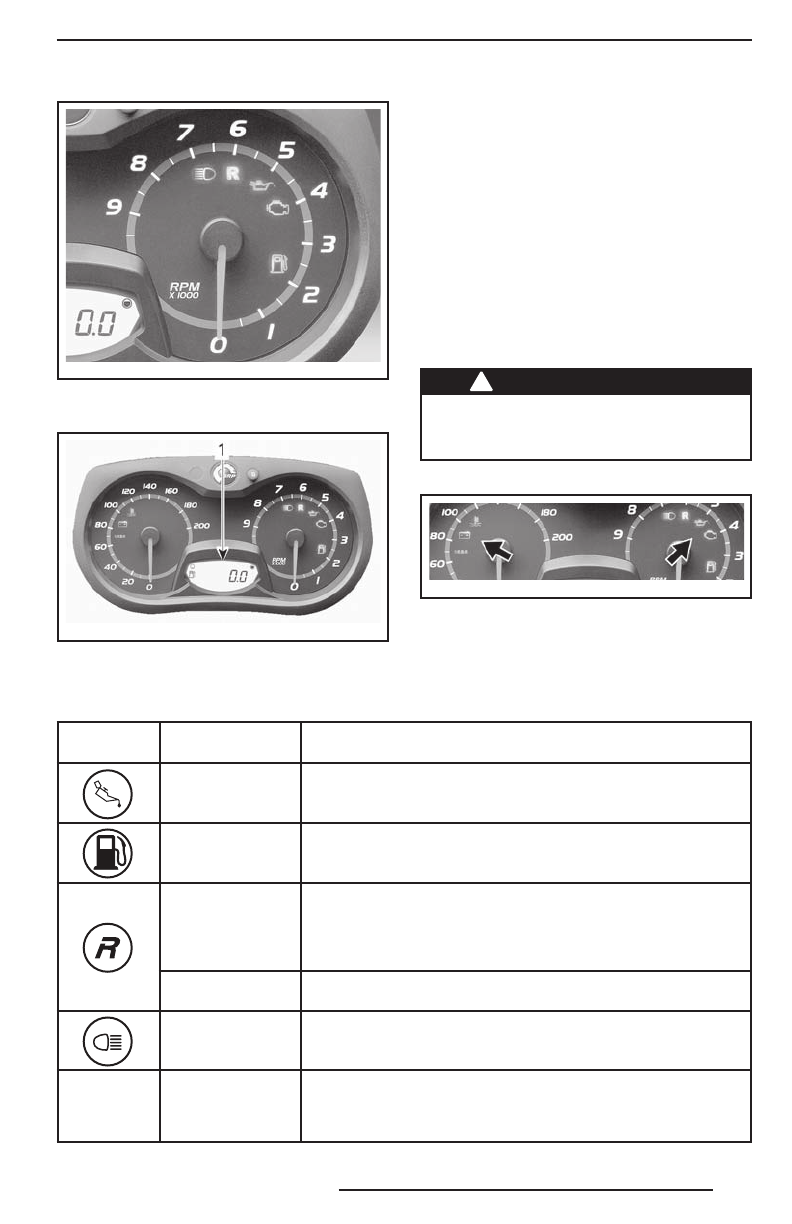

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА
3) Цифровой дисплей
mmo2 008 -003 -01 3_h
1. Цифровой дисплей
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
Цифровой дисплей используется для:
– отображения сообщения WELCOME
при активации электрооборудования;
– отображения сообщения распознава-
ния ключа;
– отображения различных параметров, вы-
бранных водителем;
– активации и изменения параметров раз-
личных функций или режимов работы;
– отображения сообщений, отображаемых
в виде бегущей строки, об активирован-
ных функциях или неисправностях;
– отображения кодов неисправностей.
!
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается выполнять установки
режимов информационного центра
во время движения снегохода.
4) Сигнальные лампы
mmo2 008 -003 -02 4_a
ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ
Описание сигнальных ламп приведено
в таблице. Для получения более подроб-
ной информации о сигнальных лампах см.
раздел «
СИСТЕМА МОНИТОРИНГА
».
СИГН.
ЛАМПА (-Ы)
ЗВУКОВОЙ
СИГНАЛ
ОПИСАНИЕ
Четыре коротких
звуковых сигнала
каждые 5 минут
Низкий уровень инжекционного масла. Остановите снего-
ход в безопасном месте и долейте инжекционное масло
—
Низкий уровень топлива. На дисплее отображается только
один (1) сегмент. Дозаправьте топливо как можно раньше
Продолжитель-
ные сигналы, по-
вторяющиеся
с небольшой час-
тотой
Реверс включён
3 коротких звуко-
вых сигнала
Режим реверса не включился — попытайтесь снова
—
Включён дальний свет фар
—
—
E-TEC: Двигатель и/или инжекционное масло нуждаются
в прогреве перед началом работы в нормальном режиме.
Частота вращения коленчатого вала двигателя ограничена,
пока не будет достигнута необходимая температура
