mmo2 007 -009 -02 3_a
ТИПОВОЙ ВАРИАНТ
1. Рукоятка
Световые приборы (Xtrim, Rave RE
и BoonDocker)
После замены перегоревшей лампы про-
верьте работоспособность соответству-
ющего осветительного прибора.

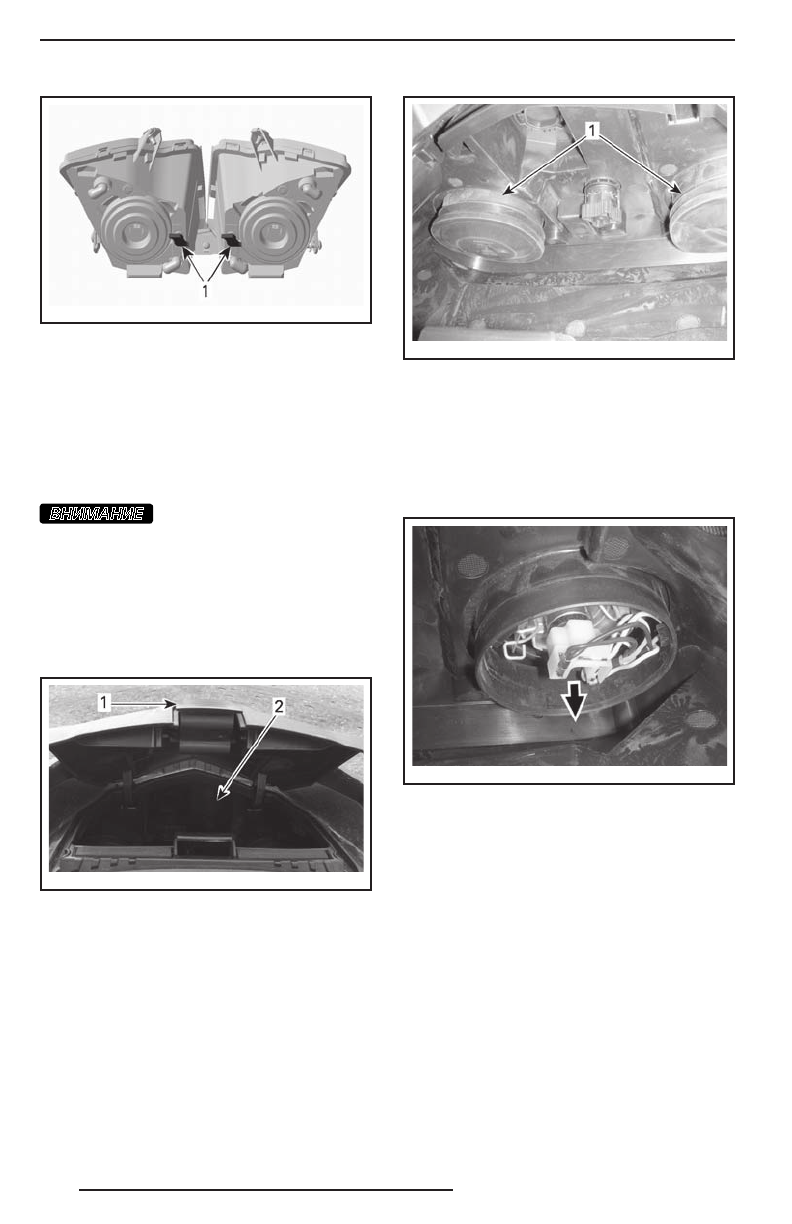

Замена лампы головной оптики
ВНИМАНИЕ
Во избежание сокращения
срока службы галогенных ламп не касай-
тесь пальцами стеклянной колбы лампы.
Если Вы дотронулись до стеклянной кол-
бы, очистите её изопропиловым спиртом,
который не оставляет плёнку на стекле.
1. Потянув за выступ, откройте перед-
нее багажное отделение.
mmo2 013 -004 -01 7_a
1. Выступ
2. Багажное отделение
2. Снимите соответствующий резино-
вый чехол.
mmo2 013 -004 -02 0_a
1. Резиновый чехол
ПРИМЕЧАНИЕ:
Необходимо правильно
установить оба резиновых чехла, что-
бы предотвратить проникновение вла-
ги внутрь фары. Влага может привести
к запотеванию фары изнутри.
3. Отсоедините электрический разъем.
mmo2 013 -004 -03 5_a
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
ПРИМЕЧАНИЕ:
Необходимо правиль-
но подсоединить электрический разъем.
4. Одновременно сожмите и потяните
оба конца фиксатора, чтобы извлечь
лампу.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
