fmo2014-001-006_a
ТИПОВОЙ ВАРИАНТ
1. Кнопки
2. Расположение штифтов

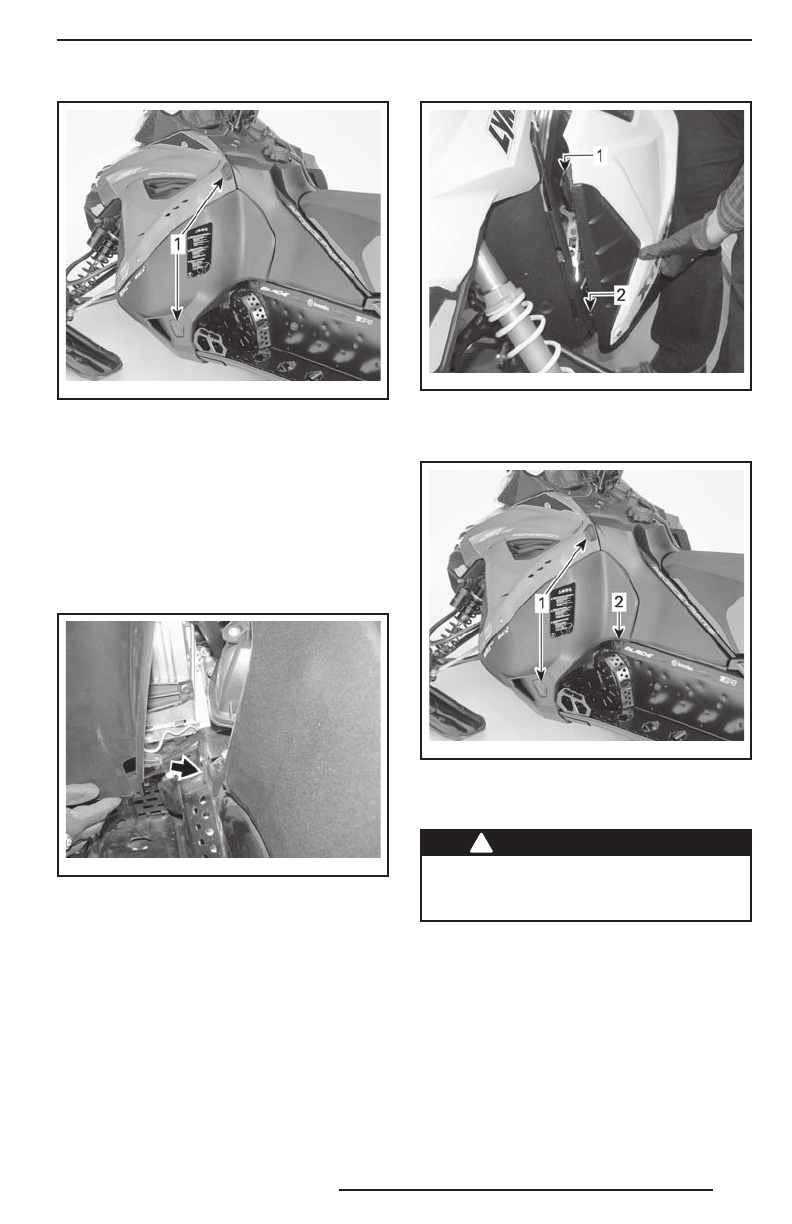

Для закрывания боковой панели, устано-
вите её на штифты и нажмите на защёл-
ки, чтобы зафиксировать.
Убедитесь, что нижний передний край
боковой панели занял правильное по-
ложение и боковая панель надёжно
закреплена на месте.
fmo2014-002-023_a
Для снятия боковой панели откройте её,
а затем поднимите. Освободите нижнюю
петлю из прорези, затем, опустив па-
нель, освободите верхнюю петлю.
Чтобы установить боковую панель, вставь-
те верхнюю, а затем нижнюю петли.
fmo2014-002-006_a
1. Верхняя петля
2. Нижняя петля
Закройте боковую панель.
fmo2014-001-006_b
ТИПОВОЙ ВАРИАНТ
1. Кнопки
2. Расположение штифтов
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сняты-
ми боковыми панелями.
24) Защёлка сиденья
Располагается под сиденьем.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
