Двигатель данного снегохода сконструирован и прошёл эксплуатаци-
онные испытания с использованием масла BRP XPS
TM
mineral 2-stroke
oil (293 600 118) и BRP XPS
TM
Synthetic blend 2-stroke oil (293 600 101).
Компания BRP настоятельно рекомендует использовать масло XPS
TM
mineral 2-stroke oil или XPS
TM
Synthetic blend 2-stroke oil на протяжении
всего срока службы снегохода. Повреждения, вызванные использо-
ванием нерекомендованного масла, не будут устраняться в рамках
гарантийного обслуживания.

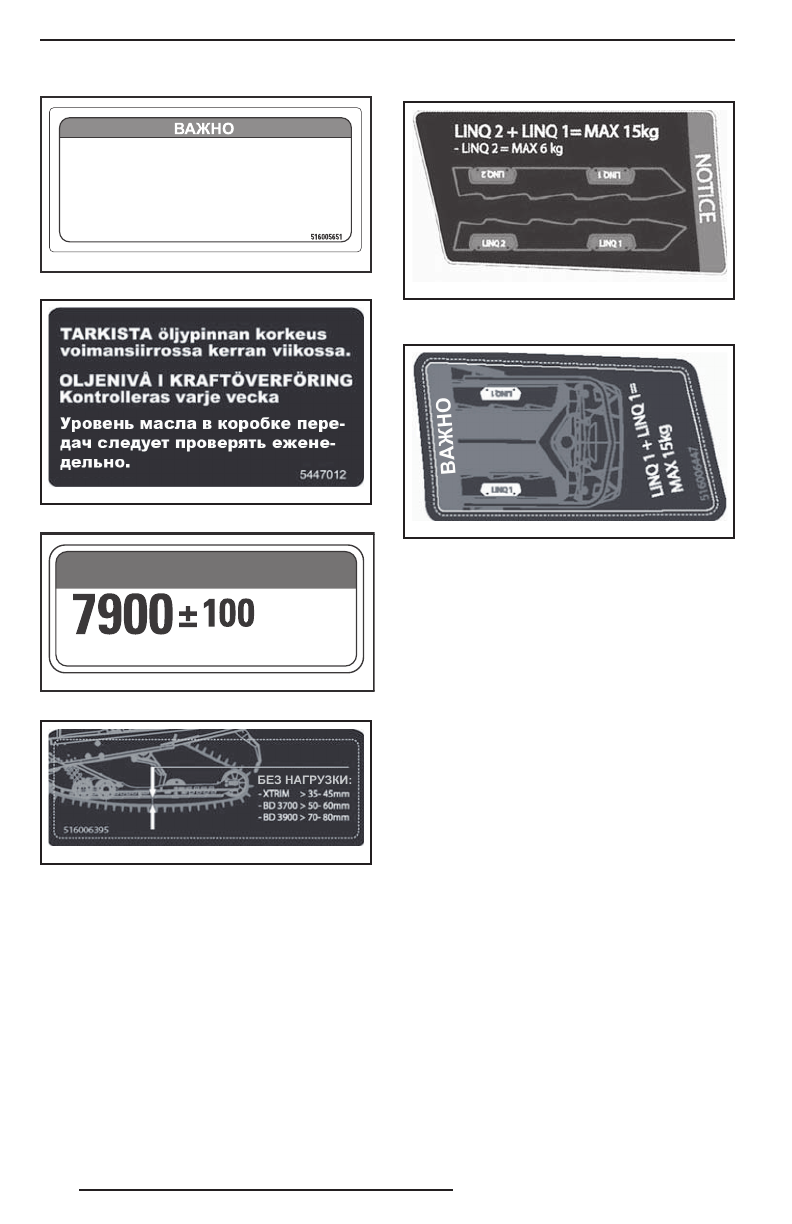

ТАБЛИЧКА 3 — НА МОДЕЛЯХ С ДВИГАТЕЛЕМ 550
544 701 2
ТАБЛИЧКА 4 — (НА ПРАВОЙ СТОРОНЕ)
516 005 507
ВНИМАНИЕ
об/мин
МАКСИМАЛЬНАЯ МОЩНОСТЬ
ТАБЛИЧКА 5
516 006 395
ТАБЛИЧКА 6 — НА МОДЕЛЯХ XTRIM,
BOONDOCKER 3700 И BOONDOCKER 3900
516 006 343
ТАБЛИЧКА 7 — НА МОДЕЛЯХ XTRIM
И BOONDOCKER
516 006 447
ТАБЛИЧКА 7 НА МОДЕЛИ RAVE RE
ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ
