134

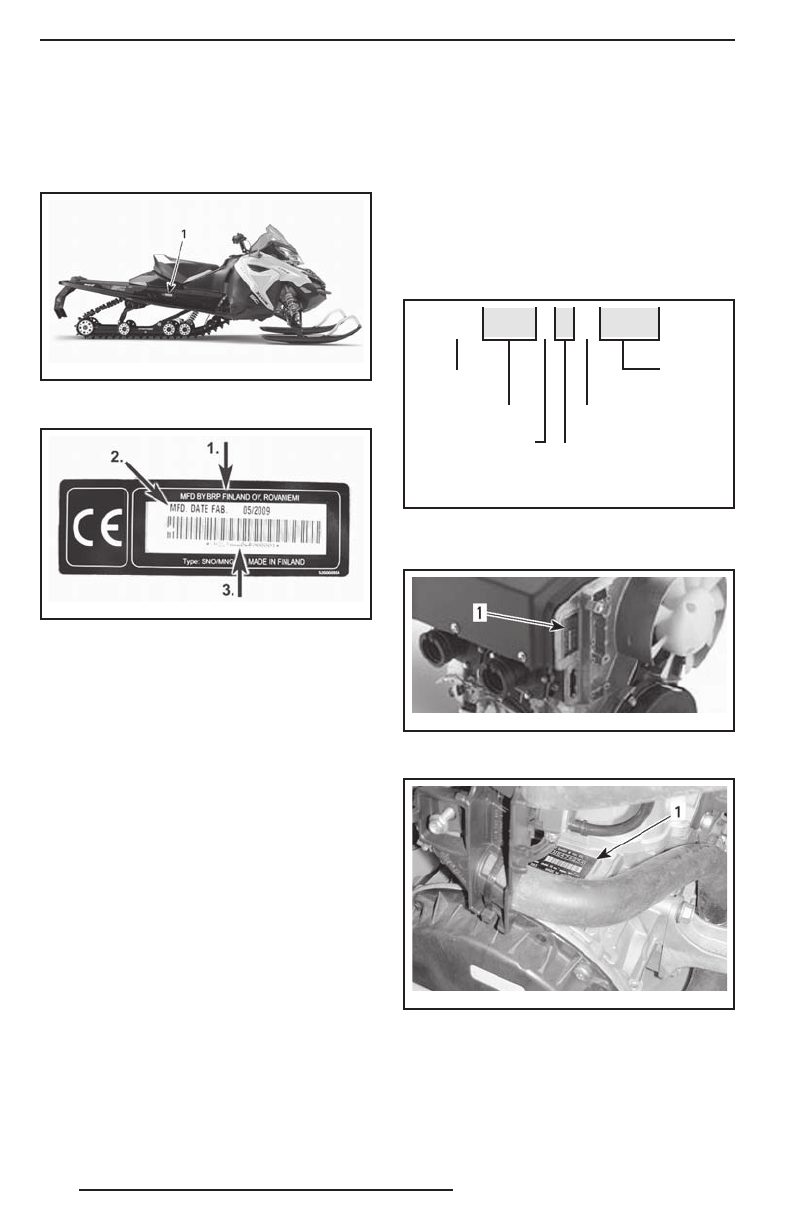

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА
Табличка с данными
снегохода
Табличка с данными снегохода находит-
ся на правой стороне туннеля
fmo2014-002-002_a
ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода
fmo2011-003-001
ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1. Производитель
2. Дата выпуска
3. Идентификационный номер (VIN)
Серийный номер
Основные сборочные единицы снегохо-
да (двигатель и шасси) имеют индиви-
дуальные идентификационные номера.
Эти номера могут потребоваться, на-
пример, при обращении с рекламацией
для гарантийного ремонта или при по-
иске украденного снегохода. Идентифи-
кационные номера необходимы дилеру
для правильного оформления гарантий-
ной заявки. Гарантийные обязательства
компании BRP аннулируются, если за-
водские номера двигателя и шасси уда-
лены или испорчены любым способом.
Мы настоятельно рекомендуем Вам за-
писать все идентификационные номера
Вашего снегохода и сообщить их в реги-
стрирующую организацию.
Расположение
идентификационного номера (VIN)
Идентификационный номер снегохода
(VIN) указан в табличке. (см. выше) и вы-
бит на туннеле рядом с табличкой.
Расположение номера модели
Номер модели является составной ча-
стью идентификационного номера сне-
гохода (VIN).
YH2L SCAA 0 A R 000001
Код
производителя
Номер модели
Контрольная
цифра
Серийный
номер
Место производства
Модельный год: А = 2010
В = 2011
С = 2012
и т. д.
ОПИСАНИЕ VIN
Расположение номера двигателя
mmo2 007 -002 -00 8_a
ДВИГАТЕЛЬ 550
1. Номер двигателя
mmo2 008 -008 -02 5_a
600 HO E-TEC® ENGINE — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Номер двигателя
