123
mmo2 007 -009 -06 1_a

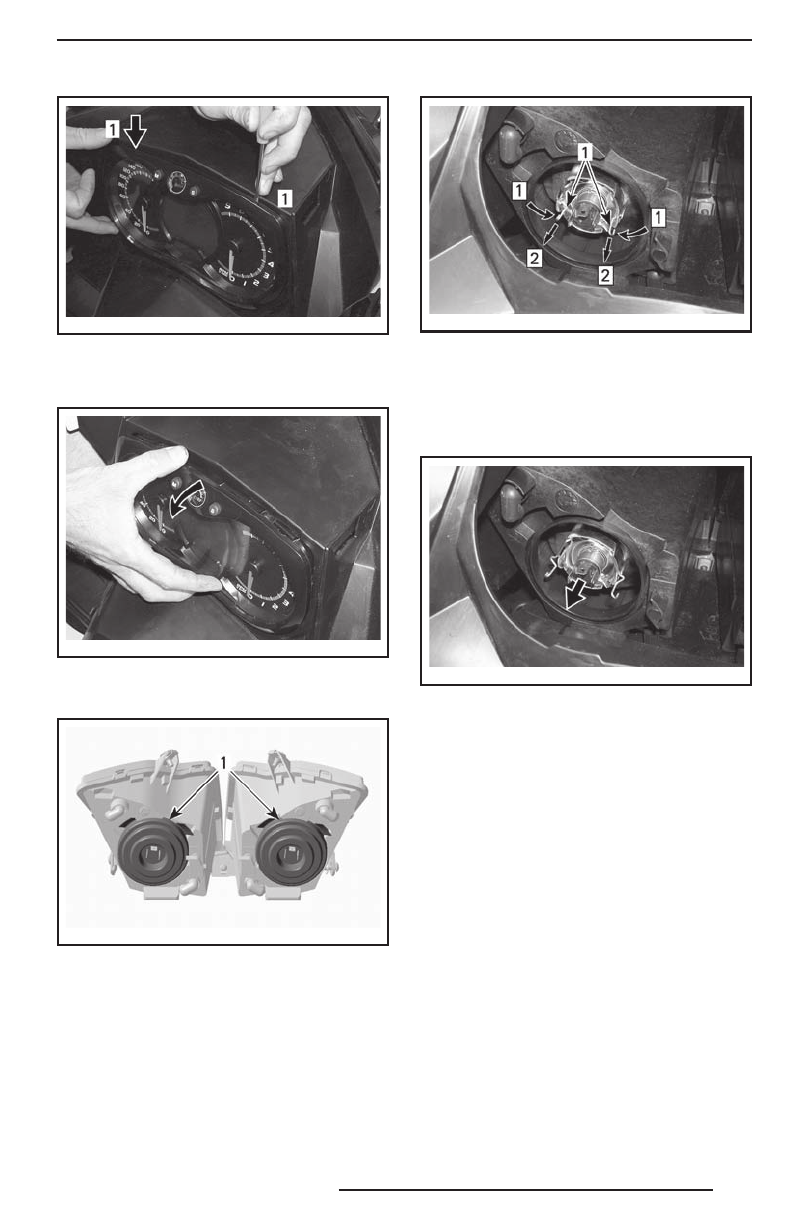

1. Защёлки
Осторожно потяните многофункциональ-
ный центр и отведите его в сторону.
mmo2 007 -009 -06 2_a
Отсоедините разъем перегоревшей лам-
пы. Снимите резиновый чехол.
mmo2 007 -009 -02 2_a
1. Резиновый чехол
Одновременно сожмите и потяните оба
конца фиксатора, чтобы извлечь лампу.
mmo2 007 -009 -06 3_a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор
Извлеките и замените лампу. Установка
осуществляется в последовательности,
обратной снятию.
mmo2 007 -009 -06 4_a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Задний фо-
нарь
Для доступа к перегоревшей лампе зад-
него фонаря, отверните два винта и сни-
мите пластиковый рассеиватель красно-
го цвета. Чтобы снять рассеиватель, вы-
верните два винта его крепления.
Замена светодиодов заднего фонаря
не предусмотрена. Задний фонарь заме-
няется в сборе. Закрепите новый задний
фонарь с помощью винтов.
Регулировка света фар
Снимите многофункциональный центр,
как описано в разделе «
ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ
». Для регули-
ровки направления светового пучка вра-
щайте рукоятку.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
