76

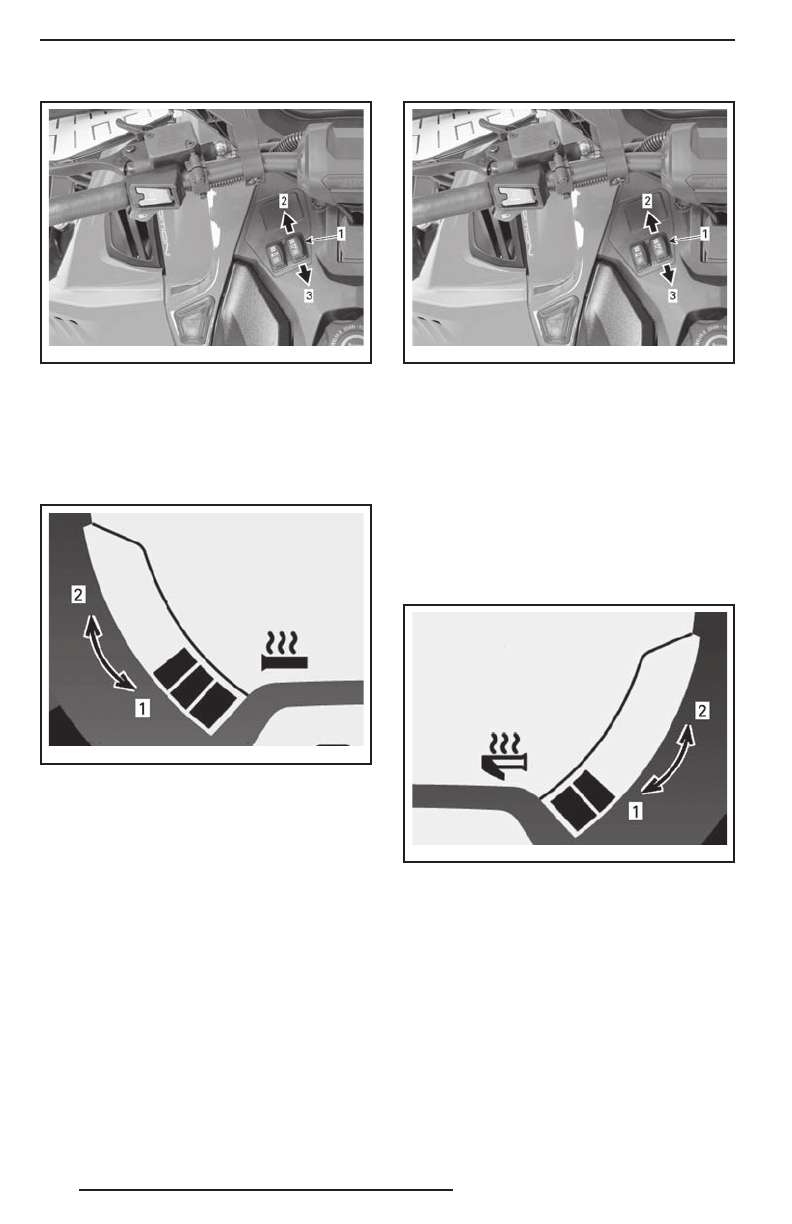

fmo2014-001-009_b
ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага дрос-
сельной заслонки
2. Теплее
3. Холоднее
Интенсивность обогрева отображается
на дисплее информационного центра.
mmo2 007 -009 -04 3_b
ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее
Отсутствие сегментов на индикаторе
дисплея означает, что обогрев выключен.
29) Переключатель
обогрева рычага
дроссельной заслонки
Только BoonDocker и Rave RE
ПРИМЕЧАНИЕ:
Обогрев рычага дрос-
сельной заслонки функционирует толь-
ко тогда, когда частота вращения колен-
чатого вала превышает 2000 об/мин.
Выберите интенсивность обогрева ры-
чага, создающую комфортную темпера-
туру для большого пальца Вашей руки.
fmo2014-001-009_b
ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага дрос-
сельной заслонки
2. Теплее
3. Холоднее
ПРИМЕЧАНИЕ:
При нажатии на вы-
ключатель интенсивность обогрева
отображается на многофункциональ-
ном дисплее информационного центра.
При отпускании дисплей возвращается
в режим отображения уровня топлива
в баке.
mmo2 007 -009 -04 4_b
ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее
Отсутствие сегментов на индикаторе
дисплея означает, что обогрев выключен.
30) Замок зажигания
Модель Rave 550
Замок зажигания располагается на пра-
вой стороне опоры информационного
центра.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
