112

3.  Выверните и снимите приспособление

для разведения ведомого шкива.

4.  Несколько раз проверните ведомый

шкив, чтобы ремень занял правильное

положение между фланцами.

5.  Если установлен новый ремень, про-

изведите регулировку ремня по высо-

те. См. ниже «

РЕГУЛИРОВКА РЕМНЯ

ВАРИАТОРА ПО ВЫСОТЕ

».

6.  Установите  защитный  кожух  ремня

вариатора, см. «

УСТАНОВКА ЗАЩИТ-

НОГО КОЖУХА РЕМНЯ ВАРИАТОРА

»

в разделе «

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ

».

7.  Закройте боковую панель. См. «

КА-

ПОТ И БОКОВЫЕ ПАНЕЛИ

» в разде-

ле «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-

РЫ, ОБОРУДОВАНИЕ

».

Регулировка ремня вариатора

по высоте

После установки нового ремня вариато-

ра необходимо проверить его регулиров-

ку по высоте.
Регулировка ремня вариатора по высо-

те осуществляется в следующей после-

довательности:
1.  Снимите колпачок шнура безопасно-

сти с контактного устройства выклю-

чателя двигателя.

2.  Откройте левую боковую панель. См.

«

КАПОТ И БОКОВЫЕ ПАНЕЛИ

» в раз-

деле «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

».

3.  Снимите защитный кожух ремня ва-

риатора, см. «

СНЯТИЕ ЗАЩИТНОГО

КОЖУХА РЕМНЯ ВАРИАТОРА

» в раз-

деле «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

».

4.  Отпустите фиксирующий винт.

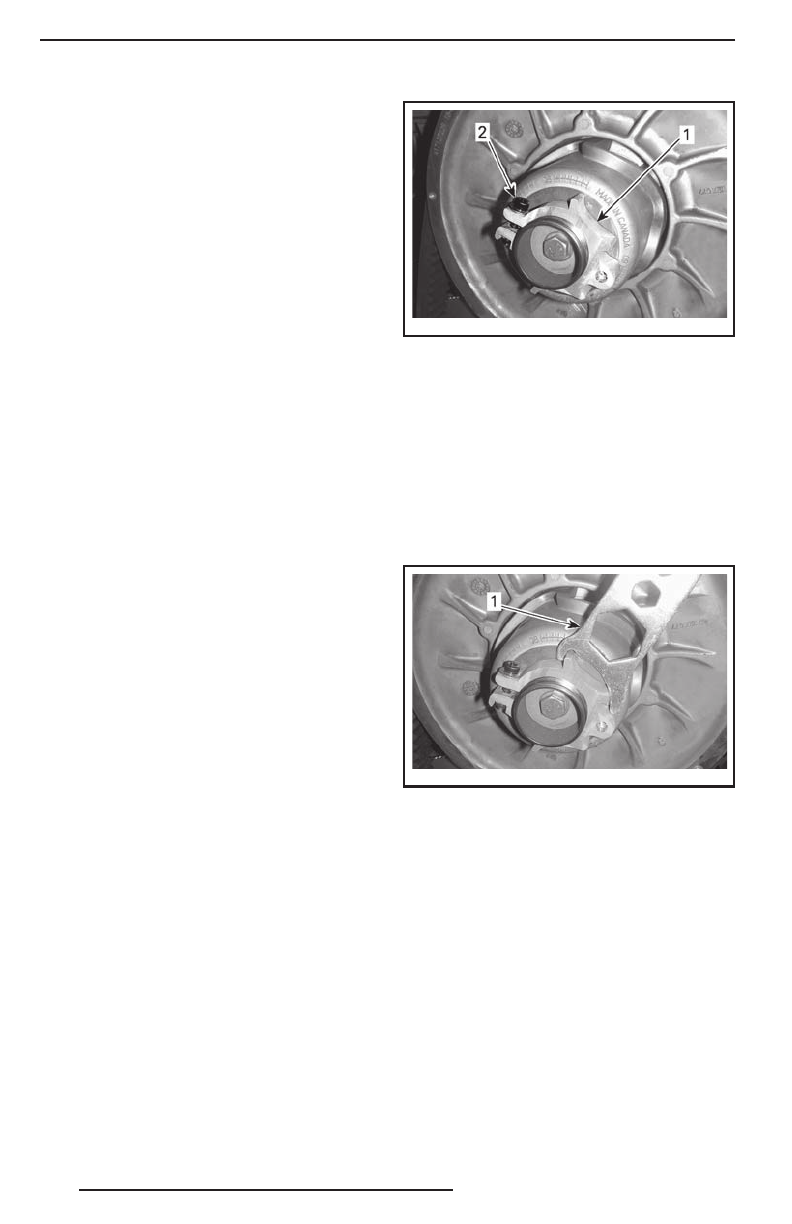

mmo2 011 -003 -01 0_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт

5.  Используя специальное приспособле-

ние для регулировки подвески, входя-

щее в комплект возимого инструмен-

та,  поворачивайте  регулировочную

муфту  на  четверть  оборота  за  раз,

после чего проворачивайте ведомый

шкив, чтобы ремень занял правильное

положение между его фланцами.

mmo2 011 -003 -01 1_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки

ПРИМЕЧАНИЕ:

 Регулировочная муфта

имеет левую резьбу

.

Ремень, не имеющий внешней зубча-

той поверхности/модели 550

Повторяйте шаг 5, пока ремень вариа-

тора не окажется вровень с краем ведо-

мого шкива.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
