50
Все модели, кроме Rave 550 и 49 Ranger
В комплект снегохода входит набор ин-
струментов, необходимый для проведе-
ния элементарного технического обслу-
живания.
Комплект инструментов располагается
непосредственно на защитном кожухе
ведущего шкива вариатора.
ВНИМАНИЕ
Убедитесь, что комплект
инструментов правильно установлен
и надёжно закреплён, чтобы не допус-
тить его контакт с компонентами ва-
риатора (CVT). Приспособление для
разведения фланцев ведомого шкива
вставлено в пусковой зажим.

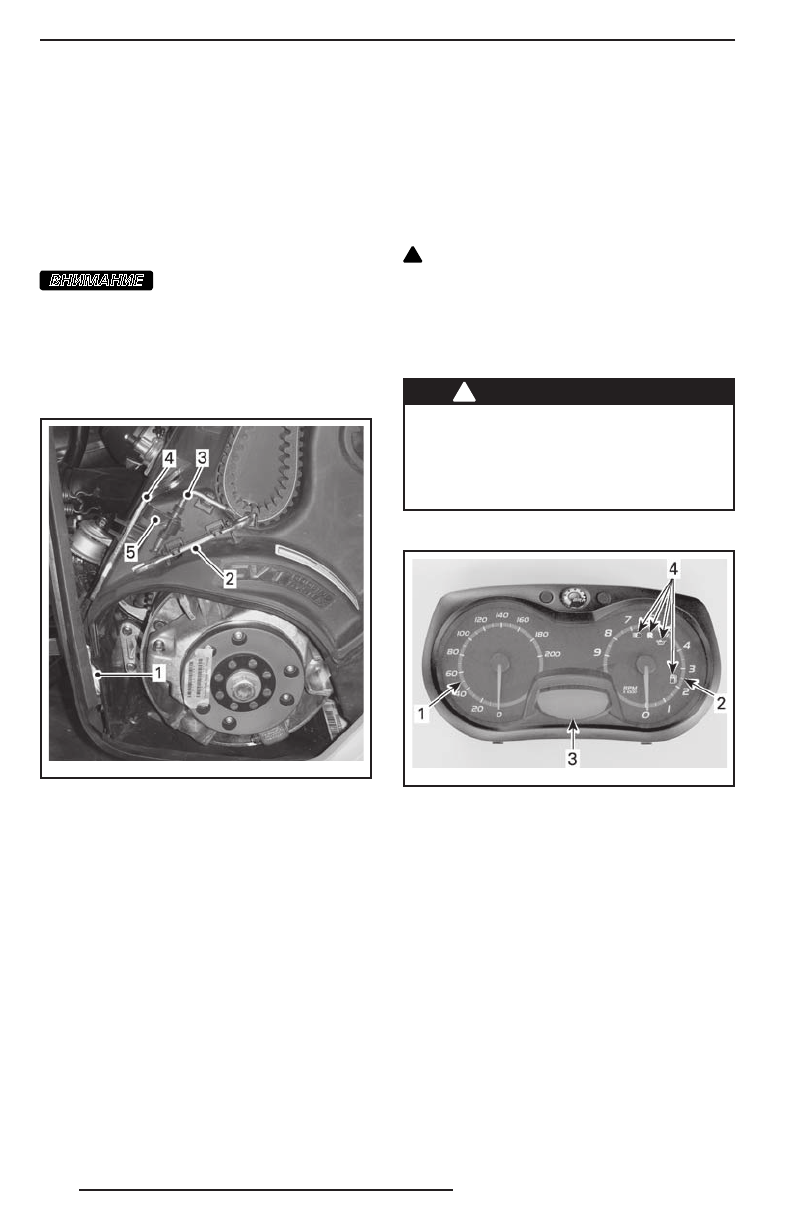

mmo2 013 -004 -01 6_a
ТИПОВОЙ ВАРИАНТ
1. Пусковой шнур
2. Ключ
3. Приспособление для разведения фланцев ве-
домого шкива
4. Приспособление для регулировки
5. Пусковой зажим
Место для хранения запасной
свечи зажигания
Модели Rave 550 и 49 Ranger
В футляре для комплекта возимого ин-
струмента предусмотрено место для
хранения запасных свечей зажигания,
это позволяет предохранить их от воз-
действия влаги, а также защитить от гря-
зи и повреждений.
ПРИМЕЧАНИЕ:
Запасные свечи зажи-
гания не входят в комплект поставки
снегохода.
ПРИМЕЧАНИЕ:
Перед установкой све-
чи зажигания проверьте межэлектрод-
ный зазор, см. раздел «
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
».
!
ОСТОРОЖНО Не пытайтесь регули-
ровать зазор свечи зажигания (только
двигатели E-TEC).
14) Информационный центр
Модели 550
!
ПРЕДОСТЕРЕЖЕНИЕ
Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.
Описание информационного центра
mmo2 011 -002 -00 1_c
1. Спидометр
2. Тахометр
3. Цифровой дисплей
4. Сигнальные лампы
ПРИМЕЧАНИЕ:
На заводе информацион-
ный центр настроен для отображения ин-
формации в Метрической системе мер,
однако его настройку можно изменить
для показаний в единицах измерения,
принятых в США и Великобритании. Для
этого следует обратиться к дилеру Lynx.
1) Спидометр
Отображает скорость движения снего-
хода в километрах или в милях в зави-
симости от выбранной установки.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
