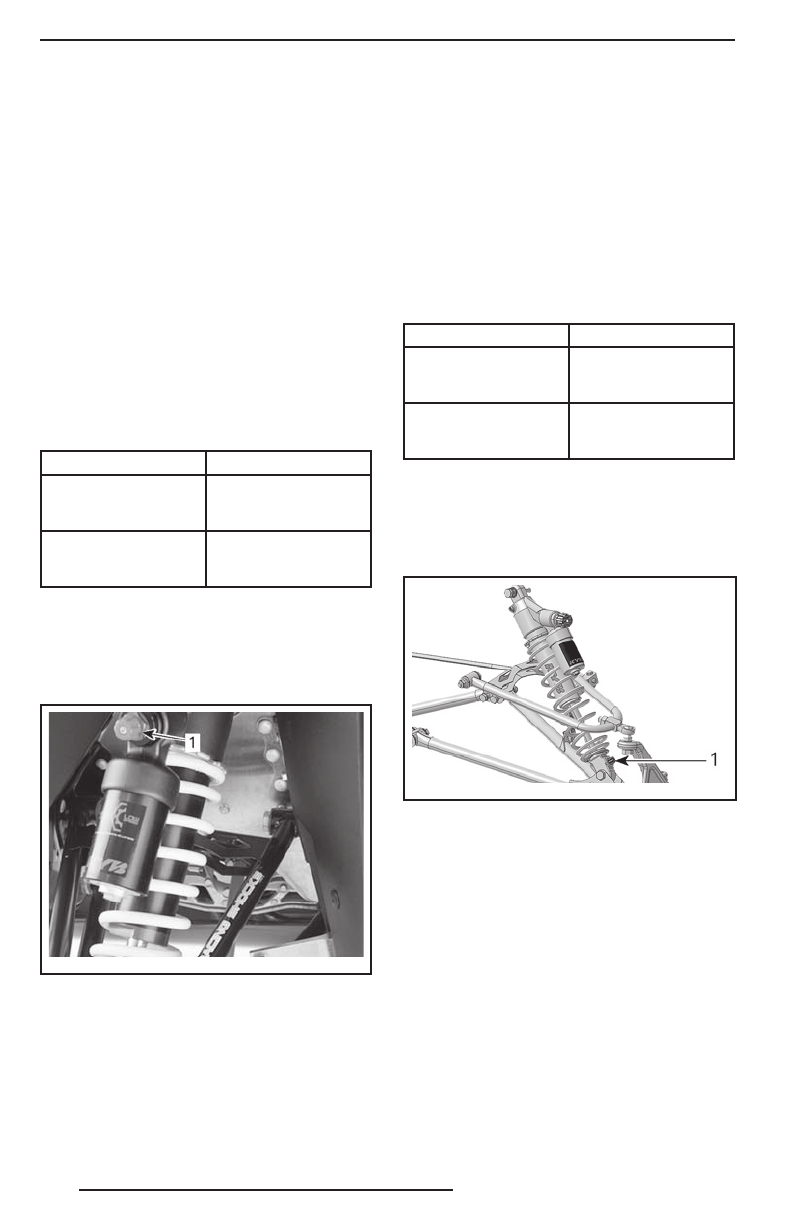

Передний амортизатор
Демпфирование сжатия переднего
амортизатора
ПРИМЕЧАНИЕ:
Демпфирование хода
сжатия на низкой и высокой скоростях
регулируется одновременно.
Демпфирование хода сжатия на малой
скорости определяет реакцию амортиза-
тора при малой скорости перемещения
подвески (медленные ходы сжатия, обыч-
но при езде на небольших скоростях).
Демпфирование хода сжатия на высокой
скорости определяет реакцию аморти-
затора при высокой скорости переме-
щения подвески (быстрые ходы сжатия,
обычно при езде на высоких скоростях).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение уси-
лия демпфирования
хода сжатия
Более жёсткое
демпфирование
сжатия
Уменьшение уси-
лия демпфирования
хода сжатия
Более мягкое демп-
фирование сжатия
Чтобы выполнить регулировку, повора-
чивайте по часовой стрелке для увели-
чения демпфирующей силы сжатия или
против часовой стрелки для уменьшения
демпфирующей силы сжатия.
fmo2012-003-039_c
1. Регулировочная рукоятка демпфирования хода
сжатия
Демпфирование хода отбоя
амортизатора
KYB 40 PB HLCR
Демпфирование хода отбоя определяет
реакцию амортизатора при ходе отбоя.
Регулировка осуществляется вращением
соответствующего регулятора. Враще-
ние регулятора по часовой стрелке уве-
личивает демпфирующее усилие амор-
тизатора (увеличение жёсткости).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение уси-
лия демпфирования
хода отбоя
Более жёсткое
демпфирование
хода отбоя
Уменьшение уси-
лия демпфирования
хода отбоя
Более мягкое демп-
фирование хода от-
боя
ПРИМЕЧАНИЕ:
При движении по часто
повторяющимся небольшим неровно-
стям («стиральная доска») рекоменду-
ется использовать более мягкое демп-
фирование хода отбоя.
mmo2 012 -005 -81 4_c
1. Регулятор демпфирования хода отбоя (рукоят-
ка или паз)
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
