42
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом движения убедитесь,
что стояночный тормоз отключён.
Продолжительное движение на сне-
гоходе с нажатым рычагом тормоза
может стать причиной повреждения
тормозной системы, потери тормоз-
ного эффекта и/или возгорания.

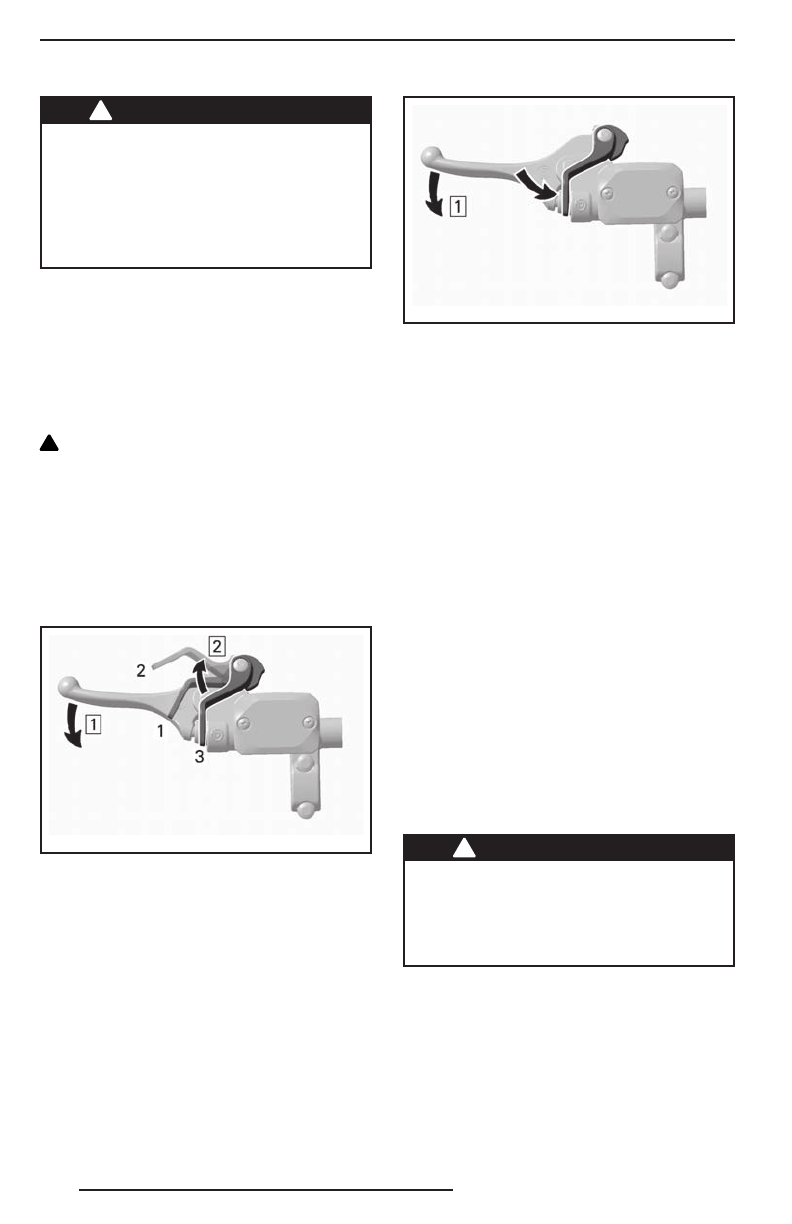

Включение стояночного тормоза
Нажмите на рычаг тормоза и, удерживая
его, пальцем потяните блокировочный
рычажок. Когда рычаг тормоза блокиро-
ван в промежуточном положении (при-
мерно на половине полного хода), стоя-
ночный тормоз полностью включён.
!
ОСТОРОЖНО Положение рыча-
га стояночного тормоза может изме-
няться в зависимости от степени изно-
са накладок тормозных колодок. Убе-
дитесь, что снегоход надёжно удержи-
вается на месте включённым стояноч-
ным тормозом.
ПРИМЕЧАНИЕ:
Блокирующий рычаг мо-
жет находиться в двух положениях.
mmo2 007 -009 -03 7_a
ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажатие и удерживание рычага тормоза
Шаг 2: Регулировка блокировочного рычажка
1. Положение 1
2. Положение 2
3. OFF (выкл.)
Выключение стояночного тормоза
Нажмите на рычаг тормоза. Блокировоч-
ный рычажок автоматически возвраща-
ется в исходное положение. Перед нача-
лом движения не забывайте полностью
отключать стояночный тормоз.
mmo2 007 -009 -03 7_b
ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА.
Шаг 1: Нажмите рычаг тормоза
5) Выключатель двигателя
(со шнуром)
Rave 550 и Ranger 49
Выключатель (контактное устройство)
располагается на левой стороне консоли.
Xtrim, Rave RE и BoonDocker
Выключатель (контактное устройство) рас-
полагается на правой стороне консоли.
Все модели
Чтобы обеспечить возможность экс-
плуатации снегохода, необходимо надеть
колпачок шнура безопасности на кон-
тактное устройство.
Общие сведения
Снятие колпачка шнура безопасности
(ключа DESS) с выключателя приводит
к остановке двигателя — это позволяет
предотвратить уход снегохода в случае
падения водителя.
!
ПРЕДОСТЕРЕЖЕНИЕ
Когда снегоход не используется,
всегда снимайте колпачок шнура
безопасности (ключ DESS) с кон-
тактного устройства — это большое
искушение для детей и угонщиков.
Эксплуатация
Перед пуском двигателя прикрепите
шнур безопасности к петле на одежде,
а колпачок шнура (ключ системы DESS)
наденьте на выключатель.
