110
mmr200 8-0 47-0 02_ a

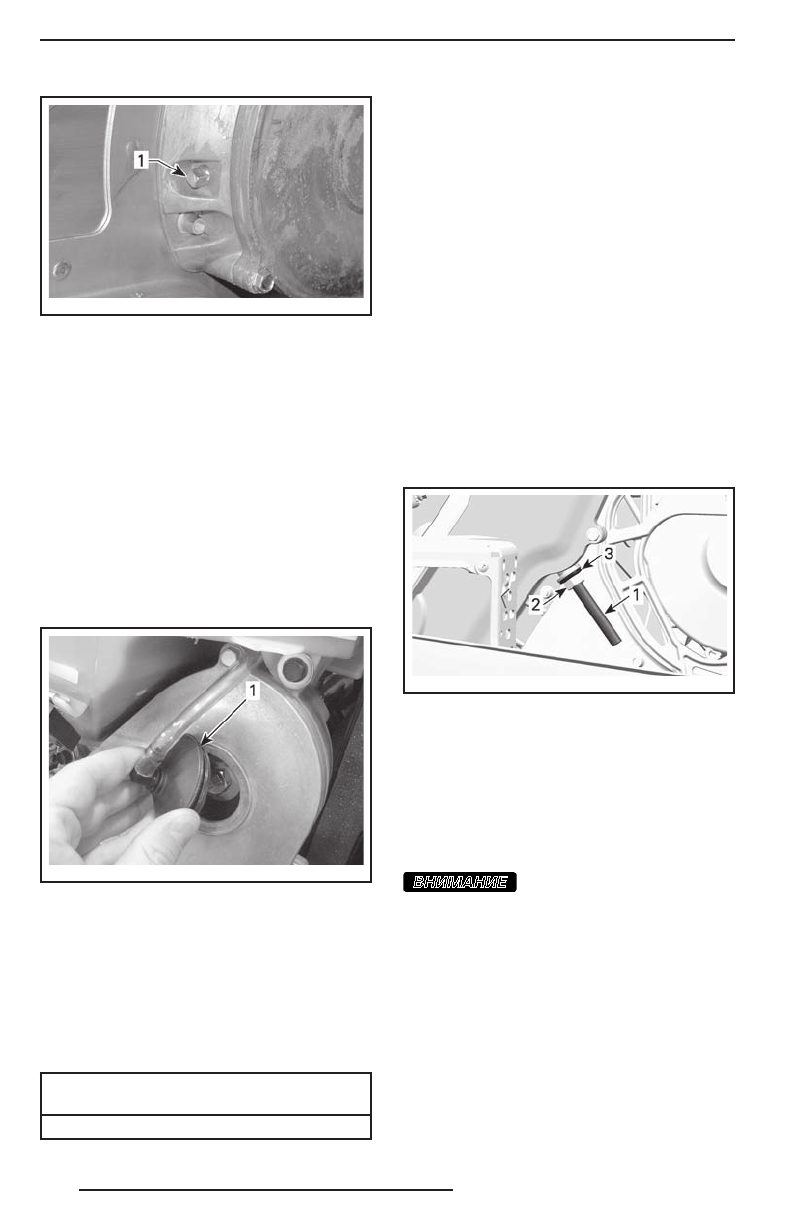

1. Магнитная пробка контрольного отверстия
ПРИМЕЧАНИЕ:
Наличие металлических
частиц на поверхности магнитной проб-
ки не является признаком неисправнос-
ти. При обнаружении крупных металли-
ческих частиц снимите крышку картера
цепной передачи и осмотрите её компо-
ненты.
Долив масла в картер цепной
передачи
Снимите магнитную пробку контрольно-
го отверстия.
Снимите крышку заливной горловины
картера цепной передачи.
mmo2 009 -003 -00 9_a
1. Крышка заливной горловины
Доливайте масло в картер цепной пе-
редачи через заливное отверстие, пока
масло не начнёт вытекать через кон-
трольное отверстие.
Установите пробку контрольного отвер-
стия на место и затяните её указанным
моментом.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ КОН-
ТРОЛЬНОГО ОТВЕРСТИЯ
(6 ± 1) Н•м
Установите на место пробку отверстия
для заливки масла.
Система привода
Натяжение приводной цепи
Обратитесь к авторизованному дилеру Lynx.
Приводная цепь
Доступ к картеру цепной передачи
Откройте правую боковую панель, см.
раздел «
ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ
».
Регулировка натяжения цепи
1. Снимите глушитель, см. «
СИСТЕМА
ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ
»
в текущем разделе.
2. Отверните контргайку натяжителя
на несколько оборотов.
mmr200 9-0 85-0 02_ a
1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба
3. Отверните регулировочный винт натя-
жителя на несколько оборотов.
4. Отведите уплотнительную шайбу назад.
5. При необходимости очистите резьбо-
вую часть регулировочного винта.
ВНИМАНИЕ
Чтобы обеспечить воз-
можность точной регулировки, резь-
бовая часть регулировочного винта
натяжителя должна быть чистой.
6. Затяните регулировочный винт натя-
жителя от руки.
ПРИМЕЧАНИЕ:
Заворачивайте регули-
ровочный винт, пока рука не встретит
ощутимое сопротивление.
7. Зафиксируйте регулировочный винт
натяжения цепи и затяните контр-
гайку указанным моментом.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
