120

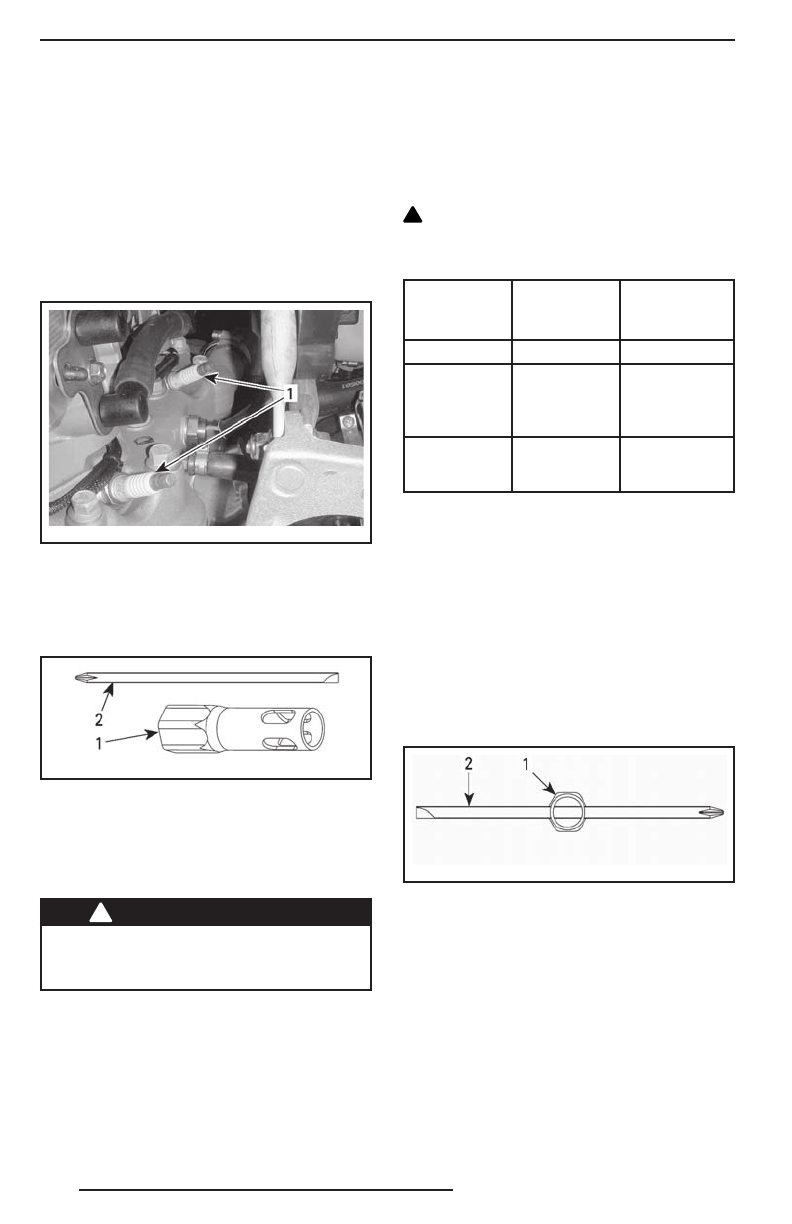

Снятие/установка свечи зажигания
(только модели с двигателем 550)
Снятие
Откройте левую боковую панель.
Снимите защитный кожух, как описано
в разделе «
СНЯТИЕ ЗАЩИТНОГО КО-
ЖУХА РЕМНЯ ВАРИАТОРА
».
Отсоедините высоковольтный провод
от свечи зажигания.
mmo2 008 -008 -02 7_a
ЛЕВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Свечи зажигания
Используя ключ, входящий в комплект
возимого инструмента, отверните све-
чи зажигания на один оборот.
mmo2 008 -008 -00 9
1. Ключ «на 16»
2. Стержень отвёртки
Очистите свечи зажигания и головки ци-
линдров, используя по возможности сжа-
тый воздух.
!
ПРЕДОСТЕРЕЖЕНИЕ
При работе со сжатым воздухом
всегда используйте средства защи-
ты глаз.
Полностью выверните свечи зажигания
и снимите их.
Установка свечи зажигания
Прежде чем приступить к установке, не-
обходимо убедиться в отсутствии нагара
на контактных поверхностях головки ци-
линдра и свечей зажигания.
Проверьте межэлектродный зазор свечей
зажигания, используя специальный щуп.
Если величина зазора выходит за пре-
делы диапазона допустимых значений,
свечу зажигания необходимо заменить.
!
О С Т О Р О Ж Н О Р е г ул и р о в ка м е-
жэлектродного зазора этих свечей
не допускается.
ДВИГАТЕЛЬ
Тип свечи
зажигания
Межэлек-
тродный
зазор, мм
550
NGK BR 9 ES
0,45 ± 0,05
600
HO E-TEC
NGK PZFR6F
Не регулиру-
ется
0,8
800R E-TEC NGK PFR7AB
Не регулиру-
ется
0,75 ± 0,05
Заверните свечу зажигания от руки
до упора.
Затяните свечи, используя ключ из во-
зимого комплекта инструментов или
динамометрический ключ и соответству-
ющую головку.
С использованием ключа из комплек-
та возимого инструмента
Используйте ключ 16 мм и стержень от-
вёртки из комплекта возимого инстру-
мента
mmo2 008 -008 -00 8_a
ВИД СВЕРХУ
1. Ключ «на 16»
2. Стержень отвёртки
Затяните свечи зажигания в соответст-
вии с указаниями, приведёнными на сле-
дующих рисунках.
ПРИМЕЧАНИЕ:
Убедитесь, что свеча
и уплотнительное кольцо правильно
установлены на головку цилиндра.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
+0,05
–0,1
