113

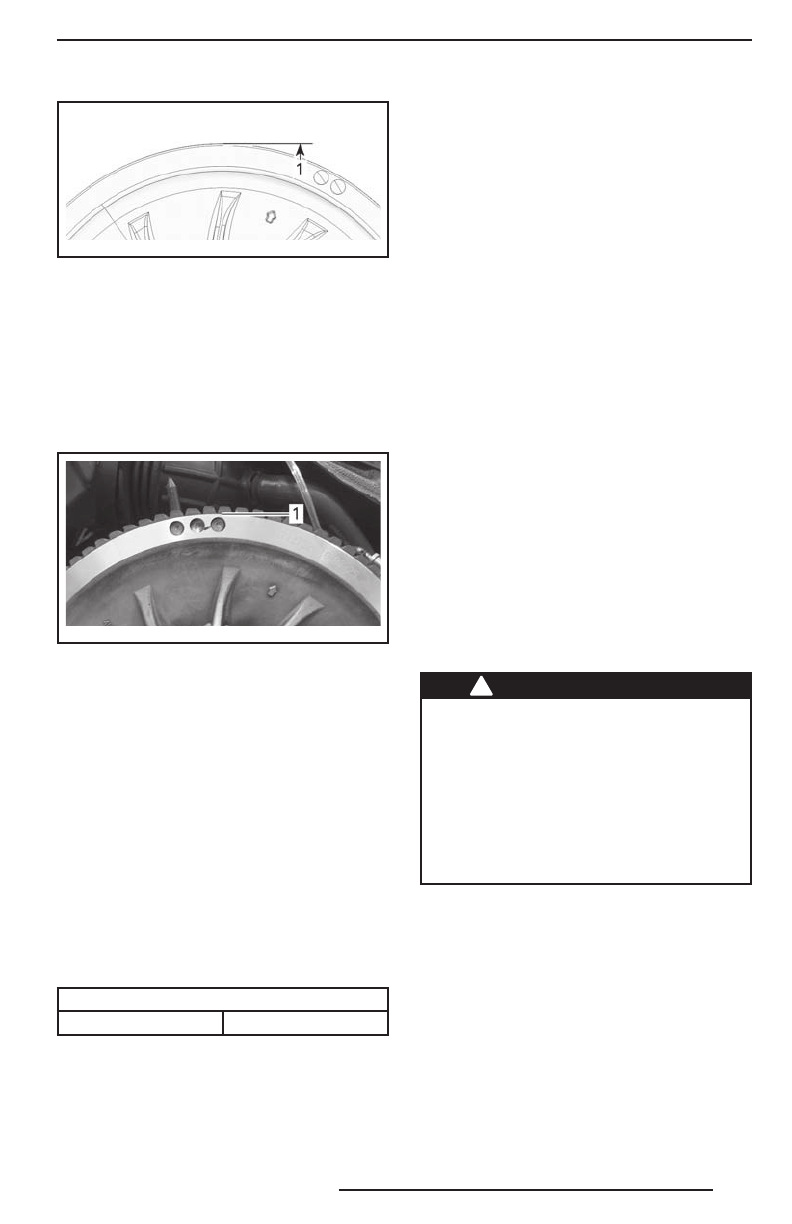

mmo2 012 -005 -98 1_a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1.  Приводной ремень вровень с краем ведомо-

го шкива

Ремень, имеющий внешнюю зубчатую

поверхность/модели E-TEC

Повторяйте  шаг  5,  пока  нижние  по-

верхности  канавок  внешней  зубчатой

поверхности ремня вариатора не совпа-

дут с краем ведомого шкива.

mmo2 012 -006 -90 5_a

ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ РЕ-
ГУЛИРОВКА
1.  Нижние поверхности канавок ремня вариатора

вровень с краем ведомого шкива

Ремни вариатора всех типов

ПРИМЕЧАНИЕ:

 Вращение регулировоч-

ной муфты против часовой стрелки при-

водит к опусканию наружной поверхнос-

ти ремня вариатора относительно края

шкива. И наоборот, при вращении муф-

ты по часовой стрелке поверхность рем-

ня поднимается.
6.  Надёжно затяните фиксирующий винт.

По возможности затяните винт ука-

занным моментом, используя дина-

мометрический ключ.

МОМЕНТ ЗАТЯЖКИ

Фиксирующий винт

5,5 ± 0,5 Н•м

7.  Установите  защитный  кожух  ремня

вариатора, см. «

УСТАНОВКА ЗАЩИТ-

НОГО КОЖУХА РЕМНЯ ВАРИАТОРА

».

8.  Закройте боковую панель, см. «

ОРГА-

НЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУ-

ДОВАНИЕ

».

ПРИМЕЧАНИЕ:

 Данные регулировки яв-

ляются предварительными, но, как пра-

вило, подходят для всех моделей и ти-

пов ремней. В некоторых случаях, при

запуске  двигателя,  снегоход  может

«ползти» — это указывает на то, что ре-

мень перетянут.
Если снегоход «ползёт», произведите

повторную регулировку ремня вариато-

ра, опустив его внешнюю поверхность

относительно края ведомого шкива. При

необходимости повторяйте регулиров-

ку, пока движение снегохода не прекра-

тится.

Включение передачи заднего хода
ПРИМЕЧАНИЕ:

 Если внешняя поверх-

ность ремня находится слишком высо-

ко  над  краем  ведомого  шкива,  пере-

дача заднего хода может не включать-

ся. Если включение передачи заднего

хода не происходит правильно, убеди-

тесь в правильной регулировке ремня

вариатора. При необходимости опустите

внешнюю поверхность ремня относи-

тельно края ведомого шкива вариатора.

Регулировка ведущего шкива

вариатора

!

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

Общие сведения

Заводская регулировка ведущего шки-

ва обеспечивает передачу максималь-

ной мощности двигателя при заданной

частоте вращения коленчатого вала. Под

действием различных факторов (темпе-

ратура воздуха, атмосферное давление,

высота над уровнем моря) обороты дви-

гателя могут измениться, что вызовет

изменение динамических и других экс-

плуатационных характеристик снегохода.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
