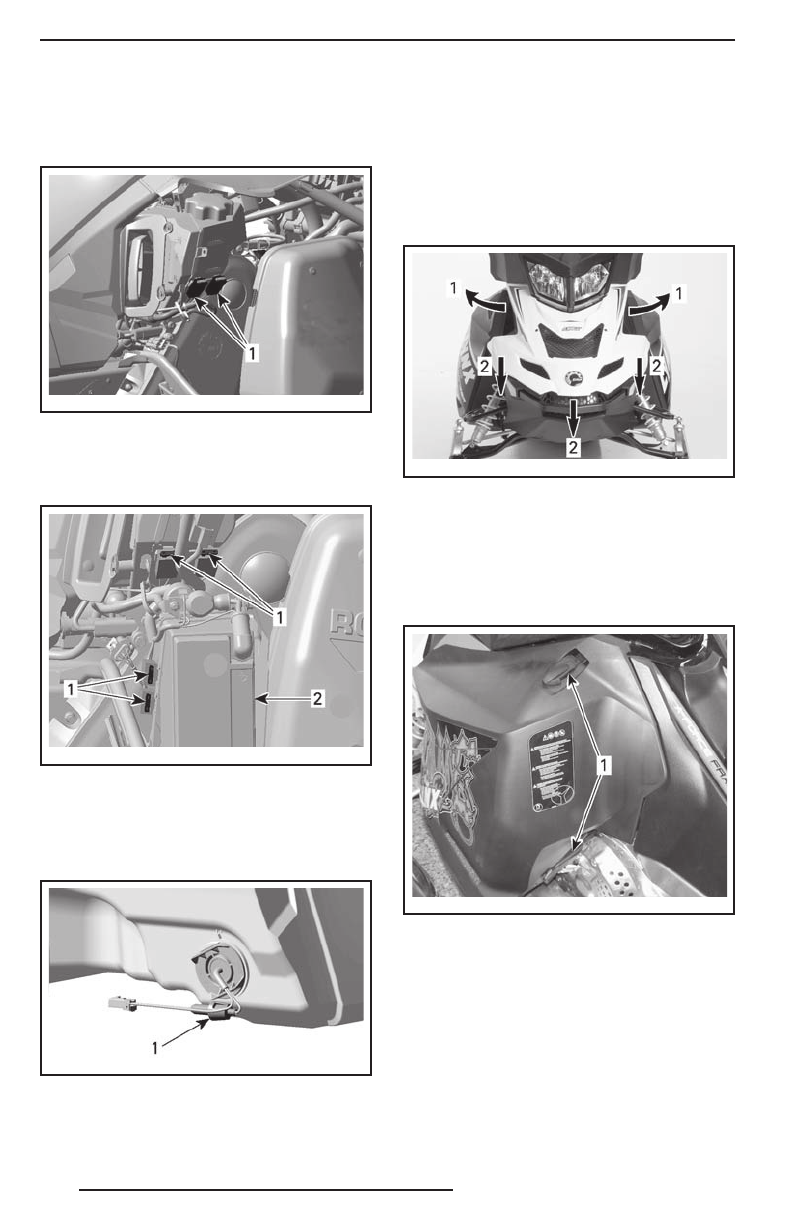

70
Все двигатели
Модели, не оборудованные
электрическим стартером
mmo2 007 -009 -01 7_b
ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителя
Модели, оборудованные
электрическим стартером
mmo2 008 -003 -03 3_a
ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителя
2. Аккумуляторная батарея
Электрический датчик уровня топлива
Rave 550 и 49 Ranger
mmo2 007 -009 -01 6_b
ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя
21) Капот и боковые панели
Капот
Rave 550 и 49 Ranger
Для открывания капота следует освобо-
дить фиксаторы и сдвинуть капот в на-
правлении передней части снегохода.
fmo2013-001-020_a
Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд
Боковые панели
Rave 550 и 49 Ranger
Для открывания боковой панели растя-
ните и отстегните защёлки.
fmo2013-001-019_a
ТИПОВОЙ ВАРИАНТ
1. Защёлки
22) Верхний элемент
корпуса (капот)
Снятие верхнего элемента корпуса
Xtrim, Rave RE и BoonDocker
1. Снимите информационный центр.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
