 Italiano |

87

Bosch Power Tools

1 609 929 L56 | (4.6.08)

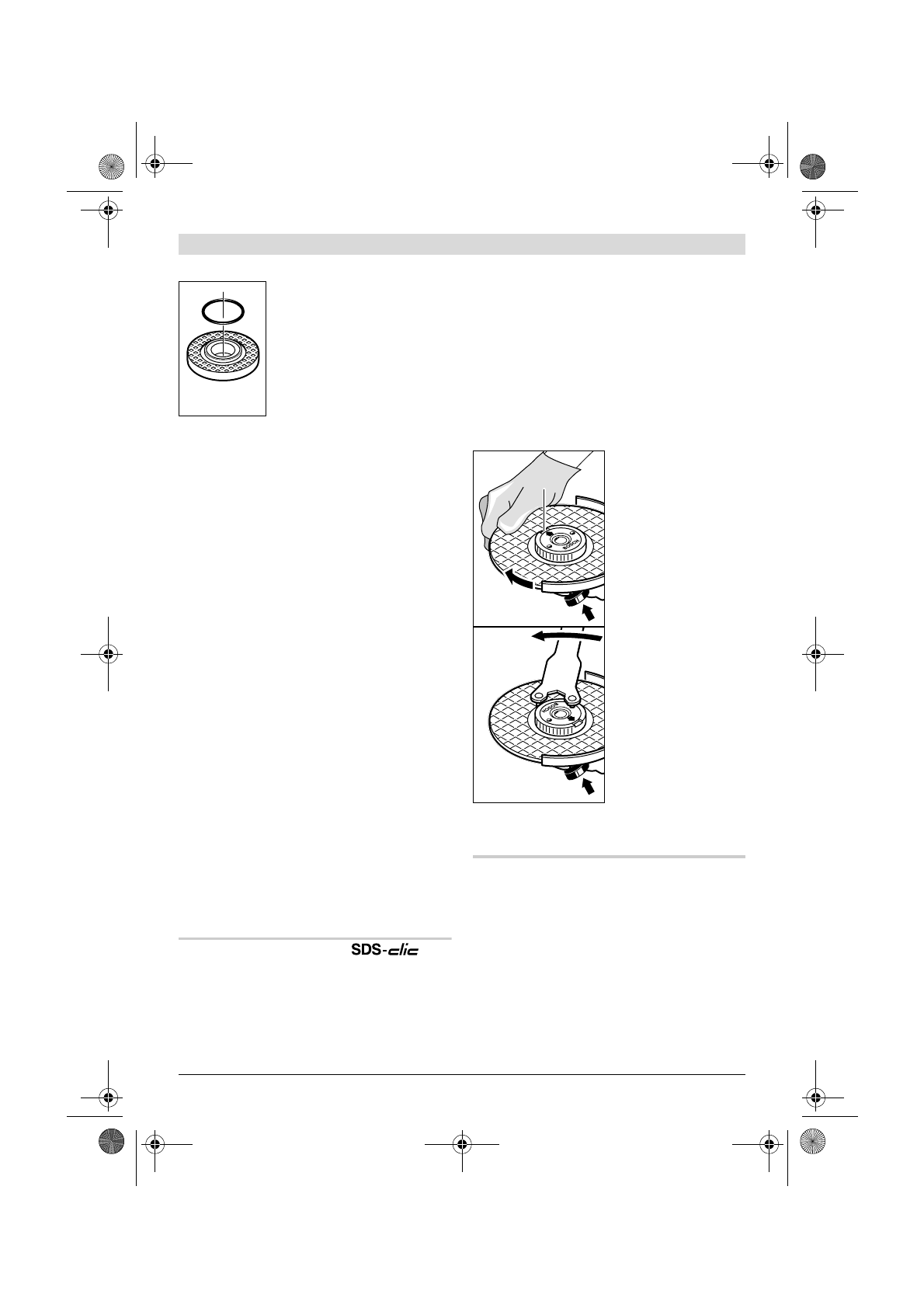

Nella flangia

10

 intorno al colla-

re di centraggio si trova applica-

to un componente in plastica

(anello O).

In caso dovesse

mancare l’anello O, oppure do-

vesse essere difettoso,

 è asso-

lutamente necessario sostituirlo

(codice prodotto

1 600 210 039) prima che vi

venga montata la flangia

10

.

Disco lamellare

f

Per lavori con il disco lamellare montare

sempre la protezione mano 15.

Platorello in gomma

f

Per lavori con il platorello in gomma 17

montare sempre la protezione mano 15.

La sequenza del montaggio è riportata sulla pa-

gina con la rappresentazione grafica.
Prima del montaggio del platorello in gomma

17

applicare i 2 spessori

16

 sulla filettatura alberi-

no

5

.

Avvitare il dado cilindrico

19

 e stringerlo utiliz-

zando la chiave a forcella.

Spazzola a tazza/spazzola piatta (a fili intrec-

ciati)

f

Per lavori con la spazzola a tazza oppure la

spazzola piatta (a fili intrecciati) montare

sempre la protezione mano 15.

La sequenza del montaggio è riportata sulla pa-

gina con la rappresentazione grafica.
La spazzola a tazza/spazzola piatta deve poter

essere avvitata sulla filettatura alberino in modo

da aderire perfettamente alla flangia del mandri-

no portamola alla fine dell’attacco alberino filet-

tato. Stringere bene la spazzola a tazza/spazzola

piatta (a fili intrecciati) utilizzando una chiave

fissa.

Dado a serraggio rapido

Per una sostituzione veloce dell’utensile abrasi-

vo senza l’impiego di ulteriori attrezzi, al posto

del dado di serraggio

12

 è possibile utilizzare il

dado di serraggio rapido

13

.

f

Il dado di serraggio rapido 13 può essere

utilizzato soltanto per mole abrasive da

sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio ra-

pido 13 intatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si

trovano le scritte del dado di serraggio rapido

13 non indichi verso il disco abrasivo; la freccia

deve indicare verso la marcatura di posiziona-

mento 23.

Premere il tasto di ar-

resto alberino

1

 in mo-

do da bloccare l’alberi-

no. Per stringere forte

il dado di serraggio ra-

pido, ruotare la mola

abrasiva con forza in

senso orario.

Un dado di serraggio

rapido intatto ed avvi-

tato a regola d’arte può

essere sbloccato ma-

nualmente girando in

senso antiorario l’anel-

lo zigrinato.

Non cercare mai di

sbloccare un dado di

serraggio rapido con

una tenaglia ma utiliz-

zare una chiave a for-

cella.

 Applicare la chiave a forcella come indica-

to nell’illustrazione.

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasi-

vi riportati nelle presenti Istruzioni per l’uso.
La velocità ammessa [min

-1

] oppure la velocità

perimetrale [m/s] degli utensili abrasivi utilizzati

devono corrispondere al minimo ai valori ripor-

tati nella tabella che segue.
Per questo motivo, tenere in considerazione il

numero di giri consentito

oppure la velocità pe-

riferica

 riportata sull’etichetta dell’utensile

abrasivo.

23
