Aby zamontować tarczę szlifierską lub tnącą,
należy odkręcić nakrętkę mocującą

12

, a

następnie zamocować ją za pomocą klucza
dwutrzpieniowego, zob. rozdział

„

Nakrętka

szybkomocująca

“

.

f

Po zamontowaniu narzędzia szlifierskiego,
a przed uruchomieniem szlifierki należy
sprawdzić, czy narzędzie szlifierskie jest
właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy
narzędzie szlifierskie nie zahacza o
pokrywę ochronną lub o inny element
elektronarzędzia.

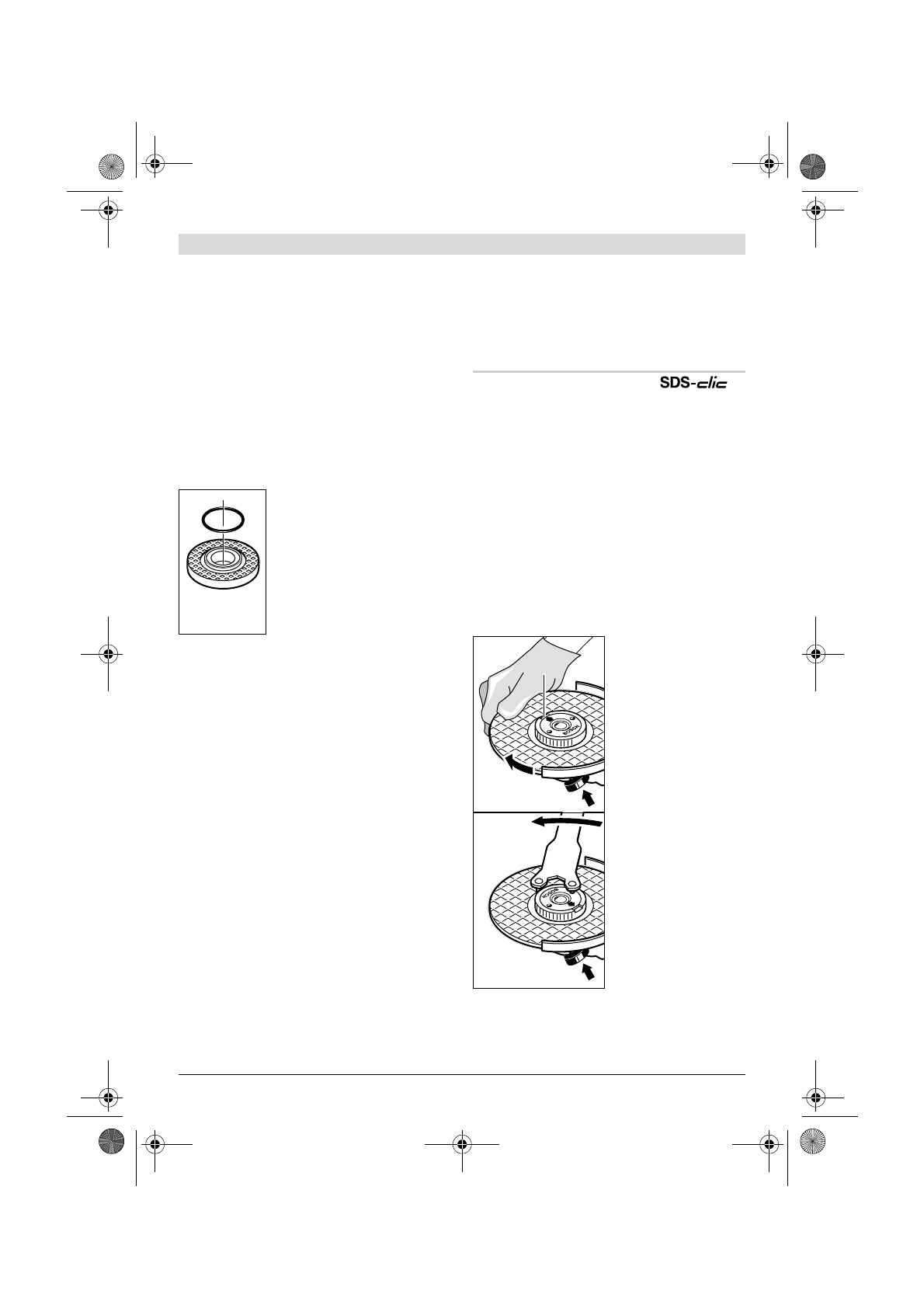

W kołnierzu oporowym

10

znajduje się plastikowa
uszczelka (o-ring).

Jeżeli

uszczelka ta nie znajduje się
na swoim miejscu, lub jest
uszkodzona,

 należy ją

koniecznie

–

 jeszcze przed

montażem kołnierza

10

–

wymienić lub wstawić nową
(nr kat. 1 600 210 039).

Ściernica wachlarzowa

f

Do pracy przy użyciu ściernicy
wachlarzowej należy zawsze montować
osłonę rąk 15.

Tarcza gumowa

f

Do pracy przy użyciu gumowego talerza
szlifierskiego 17 należy zawsze montować
osłonę rąk 15.

Kolejność montażu ukazana jest na stronach
graficznych.
Przed osadzeniem gumowego talerza
szlifierskiego

17

 należy założyć dwie podkładki

dystansowe

16

 na wrzeciono szlifierki

5

.

Nałożyć nakrętkę okrągłą

19

 i dokręcić ją klu-

czem dwutrzpieniowym.

Szczotka garnkowa/Szczotka tarczowa

f

Do pracy przy użyciu szczotki należy
zawsze montować osłonę rąk 15.

Kolejność montażu ukazana jest na stronach
graficznych.

Szczotkę garnkową/szczotkę tarczową należy
nasunąć na wrzeciono szlifierki tak głęboko, by
ściśle przylegała do kołnierza znajdującego się na
końcu wrzeciona. Szczotkę garnkową/tarczową
należy dokręcić kluczem widełkowym.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich
i wyelimnować stosowanie dodatkowych narzędzi
(kluczy), można zamiast zwykłej nakrętki mocującej

12

 zastosować nakrętkę szybkomocującą

13

.

f

Nakrętkę szybkomocującą 13 wolno
stosować tylko do mocowania tarcz
szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 13 musi
być w nienagannym stanie technicznym.

W czasie montażu należy zwrócić uwagę, by ta
strona nakrętki szybkomocującej 13, na której
znajduje się napis nie była skierowana w
stronę tarczy szlifierskiej; strzałka musi
pokrywać się ze wskaźnikiem 23.

Ustalić położenie
wrzeciona za pomocą
przycisku blokady

1

.

Nakrętkę szybkomocu-
jącą dociągnąć, mocno
przekręcając tarczę
szlifierską w kierunku
zgodnym z ruchem
wskazówek zegara.

Prawidłowo
zamocowana,
nieuszkodzona
nakrętka mocująca
pozwala się łatwo
poluzować ręką,
poprzez obracanie
pierścieniem
radełkowym w
kierunku przeciwnym
do ruchu wskazówek
zegara.

Mocno dokręconej nakrętki nie zwalniać nigdy
za pomocą szczypiec lub kombinerek.
Stosować wyłącznie klucz dwutrzpieniowy.

Klucz nasadzać, jak pokazano na rysunku.
