Slovensko

 |

313

Bosch Power Tools

1 609 929 L56 | (4.6.08)

f

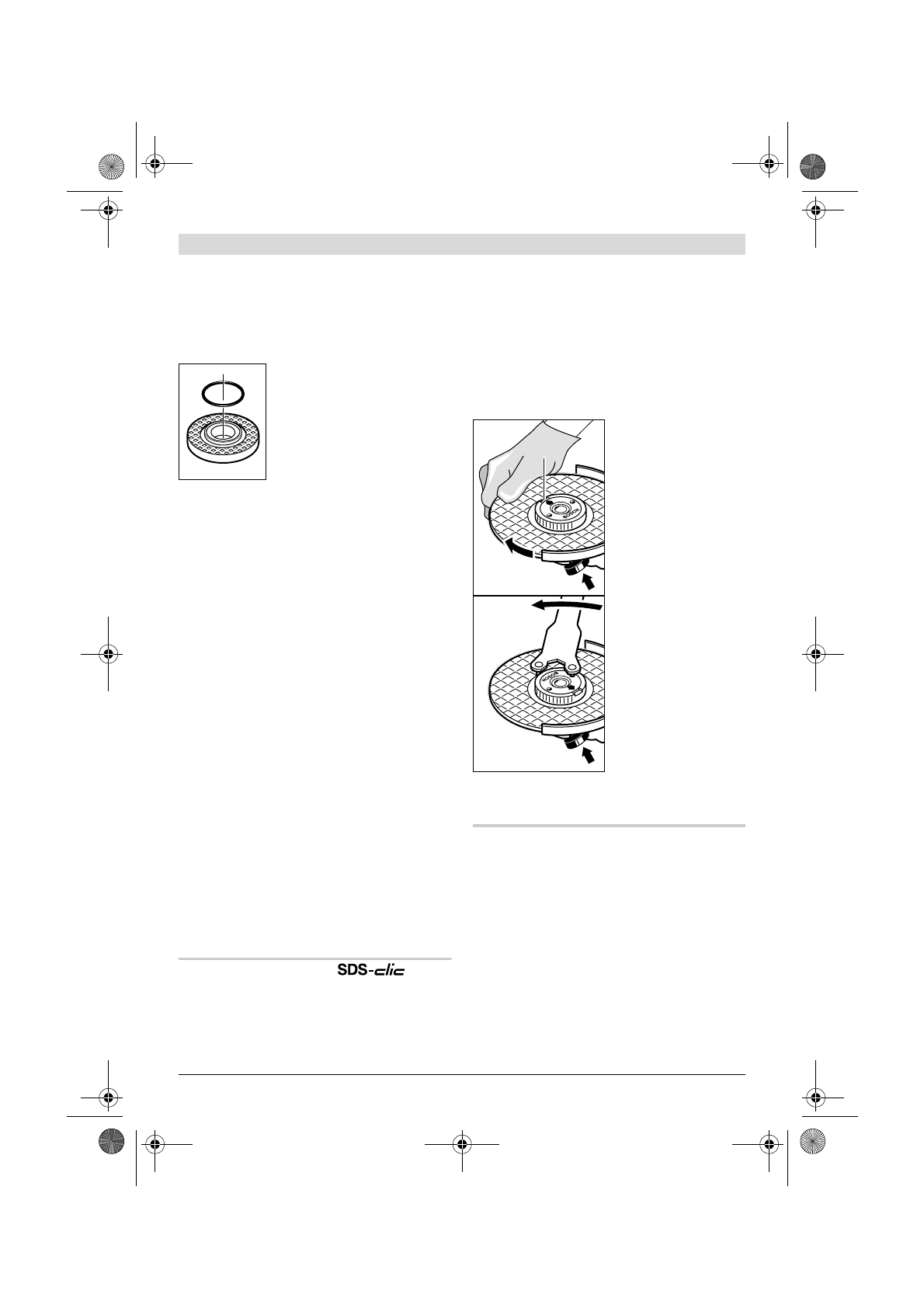

Preverite po montaži brusilnega orodja
pred vklopom, ali je brusilno orodje koretno
montirano in ali se lahko prosto vrti.
Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

V prijemalno prirobnico

10

 je

okrog centrirne vezi vstavljen
plastični del (O-prstan).

Če

O-prstana ni ali je poškodovan,

ga je treba obvezno nadomestiti
(številka artikla 1 600 210 039)
in sicer še pred vgradnjo
prijemalne prirobnice

10

.

Pahljačasti brusilni kolut

f

Za dela, kjer uporabljate pahljačaste
brusilne kolute, vedno montirajte ščitnik za
roke 15.

Gumijasti brusilni krožnik

f

Za dela, kjer uporabljate gumijaste brusilne
krožnike 17, vedno montirajte ščitnik za
roke 15.

Zaporedje montaže je prikazano na strani z grafiko.

Pred montažo gumijastega brusilnega krožnika

17

 namestite 2 distančni ploščici

16

 na brusilno

vreteno

5

.

Privijte okroglo matico

19

 in jo zategnite s

ključem z dvema luknjama.

Lončasta ščetka/ploščata ščetka

f

Za dela, kjer uporabljate krtačne lonce ali
krtačne kolute, vedno montirajte ščitnik za
roke 15.

Zaporedje montaže je prikazano na strani z
grafiko.

Lončasta ščetka/ploščata ščetka mora biti na
brusilno vreteno privita tako, da trdno nalega na
prirobnici brusilnega vretena na koncu navoja.
Lončasto ščetko/ploščato ščetko trdno privijte z
viličastim ključem.

Hitrovpenjalna matica

Za enostavnejšo zamenjavo brusilnega orodja
brez uporabe dodatnih orodij lahko namesto
napenjalne matice

12

 uporabite hitrovpenjalno

matico

13

.

f

Hitrovpenjalna matica 13 se lahko uporablja
samo za brusilne kolute in rezalne plošče.

Uporabljajte samo brezhibne, nepoškodovane
hitrovpenjalne matice 13.

Pri privijanju pazite, da bo popisana stran
hitrovpenjalne matice 13 obrnjena proč od
brusilne plošče; puščica naj kaže indeksno
oznako 23.

Pritisnite tipko za
aretiranje vretena

1

 in

fiksirajte brusilno
vreteno. Trdno privijte
hitrovpenjalno matico
z obračanjem
brusilnega koluta v
urini smeri.

Pravilno pritrjeno,
nepoškodovano
hitrovpenjalno matico
lahko ročno odvijete z
obračanjem
narebričenega prstana
v protiurni smeri.

Hitrovpenjalne
matice, ki je obtičala
na vretenu, nikoli ne
odvijajte s kleščami,
ampak uporabite ključ

z dvema luknjama.

 Ključ z dvema luknjama

namestite tako, kot je prikazano na sliki.

Dovoljena brusilna orodja

Uporabljate lahko vsa brusilna orodja, ki so
navedena v tem navodilu za uporabo.

Dovoljeno število vrtljajev [min

-1

] oziroma

obodna hitrost [m/s] uporabljenenih brusilnih
orodij morata znašati najmanj toliko, kolikor
znašajo vrednosti v spodnji tabeli.

Upoštevajte torej dovoljeno

število vrtljajev

oziroma obodno hitrost

 na etiketi brusilnega

orodja.

23
