 Français |

43

Bosch Power Tools

1 609 929 L56 | (4.6.08)

Nettoyez la broche

5

 ainsi que toutes les pièces

à monter.
Afin de serrer et de desserrer les outils de pon-

çage, appuyez sur la touche de blocage de la

broche

1

 afin de bloquer la broche.

f

N’actionnez la touche de blocage de la bro-

che que lorsque la broche est à l’arrêt.

Si-

non, l’outil électroportatif pourrait être en-

dommagé.

Disque de meulage/à tronçonner

Faites attention aux dimensions des outils de

ponçage. L’alésage du disque doit correspondre

à la bride de fixation. N’ utilisez pas d’adapta-

teur ni de raccord de réduction.
Lors de l’utilisation de disques à tronçonner dia-

mantés, veillez à ce que la flèche indiquant le

sens de rotation et qui se trouve sur le disque de

tronçonnage diamanté coïncide avec le sens de

rotation de l’outil électroportatif (voir la flèche

indiquant le sens de rotation et qui se trouve sur

la tête d’engrenage).
L’ordre du montage est indiqué sur la page des

graphiques.
Pour fixer le disque de meulage/à tronçonner,

desserrez l’écrou de serrage

12

 et serrez-le à

l’aide de la clé à ergots, voir chapitre «

Ecrou de

serrage rapide

».

f

Après avoir monté l’outil de ponçage et

avant de mettre l’appareil en fonctionne-

ment, contrôlez si l’outil est correctement

monté et s’il peut tourner librement. Assu-

rez-vous que l’outil de ponçage ne frôle pas

le carter de protection ni d’autres élé-

ments.

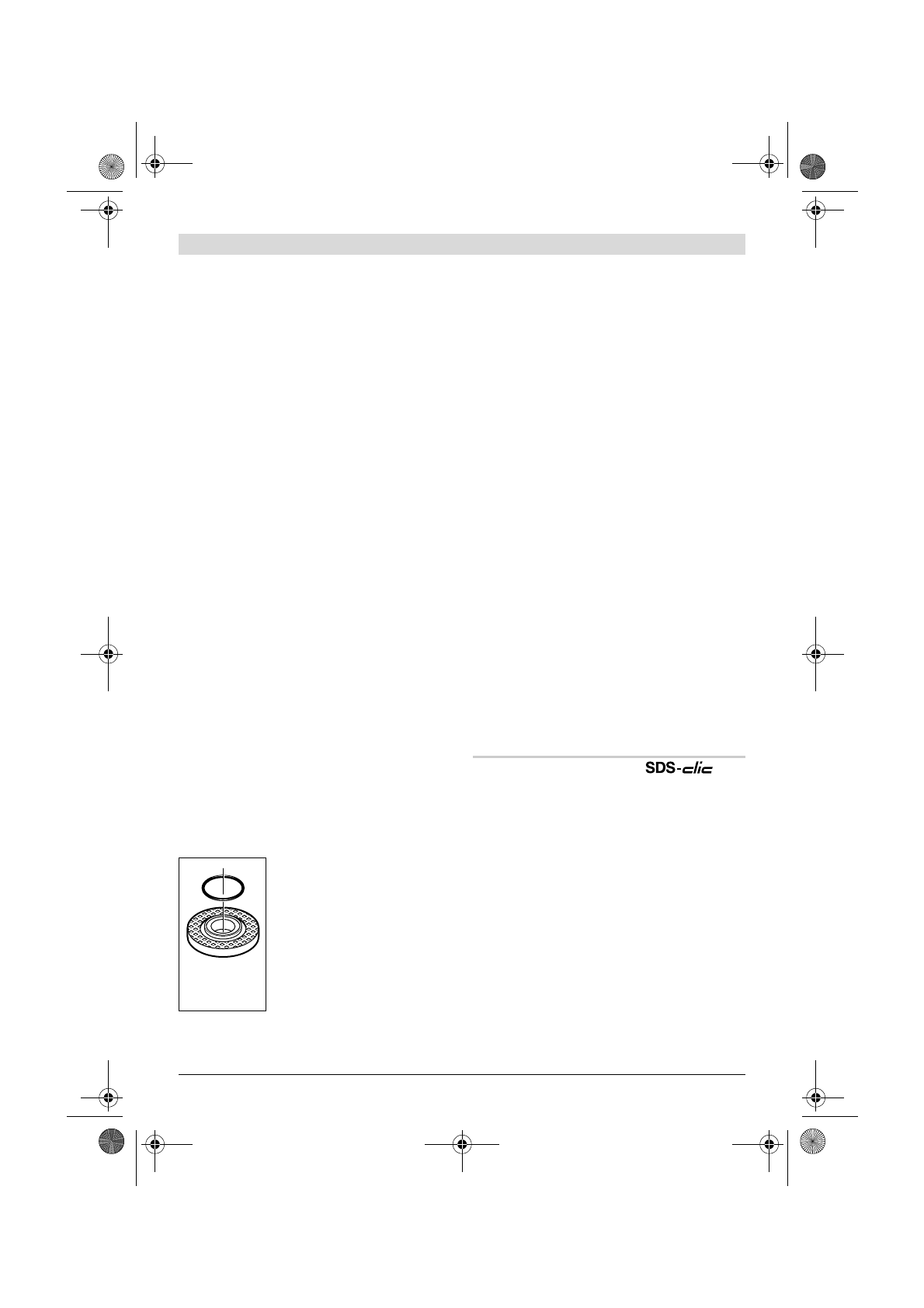

Dans la bride de fixation

10

, il

y a une pièce en matière plasti-

que (rondelle élastique) se

trouvant autour de l’ergot de

centrage.

Au cas où cette ron-

delle élastique ferait défaut

ou qu’elle serait endomma-

gée,

 il faut absolument la rem-

placer (Référence

1 600 210 039) avant de mon-

ter la bride de fixation

10

.

Plateau à lamelles

f

Lors de travaux avec le plateau à lamelles,

montez toujours le protège-main 15.

Plateau de ponçage en caoutchouc

f

Lors de travaux avec le plateau de ponçage

en caoutchouc 17, montez toujours le protè-

ge-main 15.

L’ordre du montage est indiqué sur la page des

graphiques.
Avant de monter le plateau en caoutchouc

17

,

montez les 2 rondelles d’écartement

16

 sur la

broche de ponçage

5

.

Montez l’écrou cylindrique

19

 et serrez-le à

l’aide de la clé à ergots.

Brosse boisseau/brosse circulaire

f

Lors de travaux avec la brosse boisseau ou

la brosse circulaire, montez toujours le pro-

tège-main 15.

L’ordre du montage est indiqué sur la page des

graphiques.
Vissez la brosse boisseau/la brosse circulaire

sur la broche de ponçage de façon à ce qu’elle

repose fermement sur la bride se trouvant au

bout du filet de la broche. Serrez la brosse bois-

seau/la brosse circulaire à l’aide d’une clé à

fourche.

Ecrou de serrage rapide

Pour permettre un remplacement facile de

l’outil de ponçage sans utilisation d’autres

outils, il est possible d’utiliser l’écrou de serrage

rapide

13

 au lieu de l’écrou de serrage

12

.

f

L’écrou de serrage rapide 13 ne doit être

utilisé qu’avec les disques de meulage et de

dégrossissage.

N’utilisez qu’un écrou de serrage rapide 13 en

parfait état.
Lors du vissage, veillez à ce que la face impri-

mée de l’écrou de serrage rapide 13 ne soit pas

dirigée vers la meule; la flèche doit être dirigée

vers la marque 23.
