 Deutsch |

15

Bosch Power Tools

1 609 929 L56 | (4.6.08)

Drücken Sie zum Festspannen und Lösen der

Schleifwerkzeuge die Spindel-Arretiertaste

1

,

um die Schleifspindel festzustellen.

f

Betätigen Sie die Spindel-Arretiertaste nur

bei stillstehender Schleifspindel.

Das Elek-

trowerkzeug kann sonst beschädigt werden.

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerk-

zeuge. Der Lochdurchmesser muss zum Aufnah-

meflansch passen. Verwenden Sie keine Adap-

ter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-

Trennscheiben darauf, dass der Drehrichtungs-

pfeil auf der Diamant-Trennscheibe und die

Drehrichtung des Elektrowerkzeuges (siehe

Drehrichtungspfeil auf dem Getriebekopf) über-

einstimmen.
Die Reihenfolge der Montage ist auf der Gra-

fikseite ersichtlich.
Zum Befestigen der Schleif-/Trennscheibe

schrauben Sie die Spannmutter

12

 auf und

spannen diese mit dem Zweilochschlüssel, sie-

he Abschnitt „

Schnellspannmutter

“.

f

Überprüfen Sie nach der Montage des

Schleifwerkzeuges vor dem Einschalten, ob

das Schleifwerkzeug korrekt montiert ist

und sich frei drehen kann. Stellen Sie si-

cher, dass das Schleifwerkzeug nicht an der

Schutzhaube oder anderen Teilen streift.

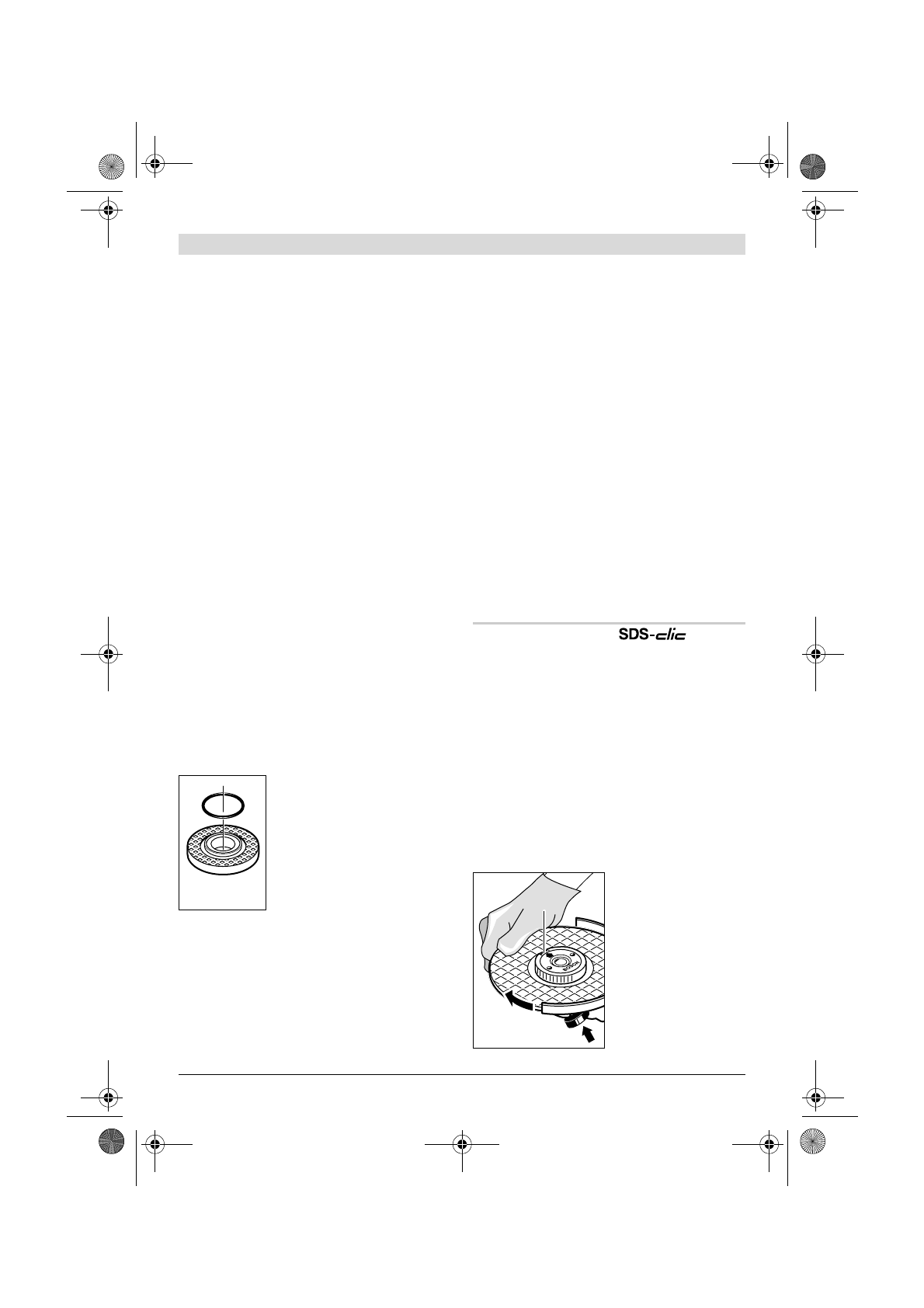

Im Aufnahmeflansch

10

 ist um

den Zentrierbund ein Kunst-

stoffteil (O-Ring) eingesetzt.

Fehlt der O-Ring oder ist er

beschädigt,

 muss er unbe-

dingt ersetzt werden (Sach-

nummer 1 600 210 039), be-

vor der Aufnahmeflansch

10

montiert wird.

Fächerschleifscheibe

f

Montieren Sie für Arbeiten mit der Fächer-

schleifscheibe immer den Handschutz 15.

Gummi-Schleifteller

f

Montieren Sie für Arbeiten mit dem Gummi-

schleifteller 17 immer den Handschutz 15.

Die Reihenfolge der Montage ist auf der Gra-

fikseite ersichtlich.
Setzen Sie vor der Montage des Gummischleif-

tellers

17

 die 2 Distanzscheiben

16

 auf die

Schleifspindel

5

.

Schrauben Sie die Rundmutter

19

 auf und span-

nen Sie diese mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste

f

Montieren Sie für Arbeiten mit der Topf-

bürste oder Scheibenbürste immer den

Handschutz 15.

Die Reihenfolge der Montage ist auf der Gra-

fikseite ersichtlich.
Die Topfbürste/Scheibenbürste muss sich so

weit auf die Schleifspindel schrauben lassen,

dass sie am Schleifspindelflansch am Ende des

Schleifspindelgewindes fest anliegt. Spannen

Sie die Topfbürste/Scheibenbürste mit einem

Gabelschlüssel fest.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne

die Verwendung weiterer Werkzeuge können Sie

anstatt der Spannmutter

12

 die Schnellspann-

mutter

13

 verwenden.

f

Die Schnellspannmutter 13 darf nur für

Schleif- oder Trennscheiben verwendet

werden.

Verwenden Sie nur eine einwandfreie, unbe-

schädigte Schnellspannmutter 13.
Achten Sie beim Aufschrauben darauf, dass

die beschriftete Seite der Schnellspannmutter

13 nicht zur Schleifscheibe zeigt; der Pfeil

muss auf die Indexmarke 23 zeigen.

Drücken Sie die Spin-

del-Arretiertaste

1

 um

die Schleifspindel fest-

zustellen. Um die

Schnellspannmutter

festzuziehen, drehen

Sie die Schleifscheibe

kräftig im Uhrzeiger-

sinn.

23
