Български

1 609 929 L56 | (4.6.08)

Bosch Power Tools

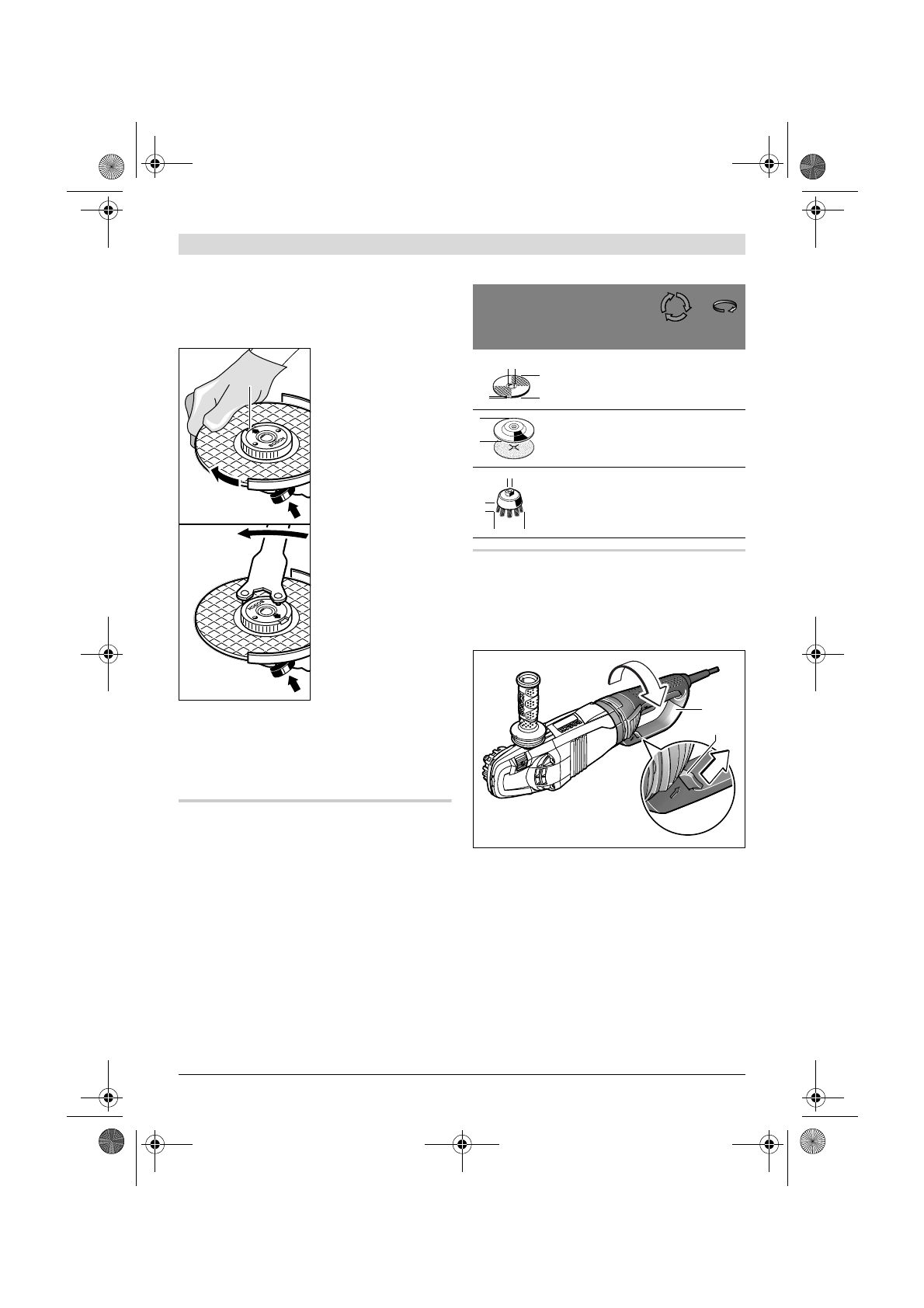

При навиването внимавайте надписаната
страна на гайката за бързо застопоряване 13
да не е обърната към диска; стрелката трябва
да е насочена към маркировката 23.

Натиснете бутона за
блокиране на вала

1

за да го застопорите.
За да затегнете
гайката за бързо
застопоряване,
завъртете диска силно
по посока на
часовниковата
стрелка.

Затегната правилно,
неповредена гайка за
бързо застопоряване
може да бъде развита
чрез завъртане на
ръка на накатения
пръстен в посока,
обратна на
часовниковата
стрелка.

Ако гайката за бързо
застопоряване не

може да се освободи, в никакъв случай не се
опитвайте да я развиете с клещи,
използвайте двущифтовия ключ.

 Поставете

двущифтовия ключ, както е показано на
фигурата.

Допустими работни инструменти

Можете да използвате всички посочени в това
ръководство работни инструменти.

Допустимата максимална скорост на въртене
[min

-1

], респ. периферната скорост [m/s] на

използвания работен инструмент трябва да
бъдат не по-малки от посочените в таблицата
по-долу стойности.

За целта проверете

допустимата скорост на

въртене, респ. периферна скорост

, изписани

на етикета на работния инструмент.

Завъртане на основната ръкохватка
(GWS 24-180 LVI / GWS 24-230 LVI)

f

Преди извършване на каквито и да е дей-
ности по електроинструмента изключ-
вайте щепсела от захранващата мрежа.

Основната ръкохватка

24

 може да бъде

завъртана на стъпки от по 90

°

 наляво или

надясно спрямо корпуса на електродвигателя.
Така при специифични работни условия
пусковият прекъсвач може да бъде завъртан в
най-удобната позиция, напр. при рязане с
водещата шейна

21

/стенд за рязане с

монтиран прахоуловителен предпазен кожух
или ако работите по-удобно с лявата ръка.

Издърпайте лоста за освобождаване на
ръкохватката

25

 в посоката, указана със стрелка,

и едновременно завъртете ръкохватката

24

 в

желаната позиция, докато усетите прещракване.

23

макс.

[mm]

[mm]

D

b

d

[min

-1

] [m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

b

d

D

D

D

b

d

25

24
