Slovensky

 |

217

Bosch Power Tools

1 609 929 L56 | (4.6.08)

Postup montáže vidno na grafickej strane tohto
Návodu na používanie.

Na upevnenie brúsneho/rezacieho kotúča
naskrutkujte upínaciu maticu

12

 a dotiahnite ju

kolíkovým kľúčom, pozri odsek

„

Rýchloupínacia

matica

“

.

f

Po ukončení montáže brúsneho nástroja
pred zapnutím ručného elektrického
náradia ešte skontrolujte, či je brúsny
nástroj správne namontovaný a či sa dá
rukou voľne otáčať. Postarajte sa o to, aby
sa brúsny nástroj nedotýkal ochranného
krytu ani iných súčiastok náradia.

V upínacej prírube

10

 je okolo

centrovacieho nástavca zalo-
žený element z plastu (okrúhla
podložka).

Ak táto podložka

chýba, alebo ak je poškodená,

treba ju bezpodmienečne
vymeniť za novú (vecné číslo
1 600 210 039) ešte predtým,
ako namontujete upínaciu
prírubu s podložkou

10

.

Vejárovitý brúsny kotúč

f

Ak budete pracovať pomocou vejárovitého
brúsneho kotúča, namontujte vždy chránič
prstov 15.

Gumený brúsny tanier

f

Ak budete pracovať pomocou gumeného
brúsneho taniera 17, namontujte vždy
chránič prstov 15.

Postup montáže vidno na grafickej strane tohto
Návodu na používanie.

Pred montážou gumeného brúsneho taniera

17

namontujte vždy 2 dištančné podložky

16

 na

brúsne vreteno

5

.

Naskrutkujte okrúhlu upínaciu maticu

19

 a

potom ju dotiahnite pomocou kolíkového kľúča.

Miskovitá kefa/kotúčová kefa

f

Ak budete pracovať pomocou miskovitej
kefy alebo pomocou kotúčovej kefy,
namontujte vždy chránič prstov 15.

Postup montáže vidno na grafickej strane tohto
Návodu na používanie.

Miskovitá kefa/kotúčová kefa sa musí dať
naskrutkovať na brúsne vreteno tak ďaleko, aby
na prírubu brúsneho vretena pevne dosadala na
konci závitu brúsneho vretena. Utiahnite
miskovitú kefu/kotúčovú kefu pomocou
vidlicového kľúča.

Rýchloupínacia matica

Na jednoduchú výmenu brúsneho nástroja bez
použitia ďalšieho náradia môžete namiesto
upínacej matice

12

 použiť rýchloupínaciu

maticu

13

.

f

Rýchloupínacia matica 13 sa smie používať
len pre brúsne a rezacie kotúče.

Používajte len bezchybnú a nepoškodenú
rýchloupínaciu maticu 13.

Pri naskrutkovaní dávajte pozor na to, aby
strana s textom rýchloupínacej matice 13
nebola obrátená k brúsnemu kotúču; šípka
musí smerovať k indexovej značke 23.

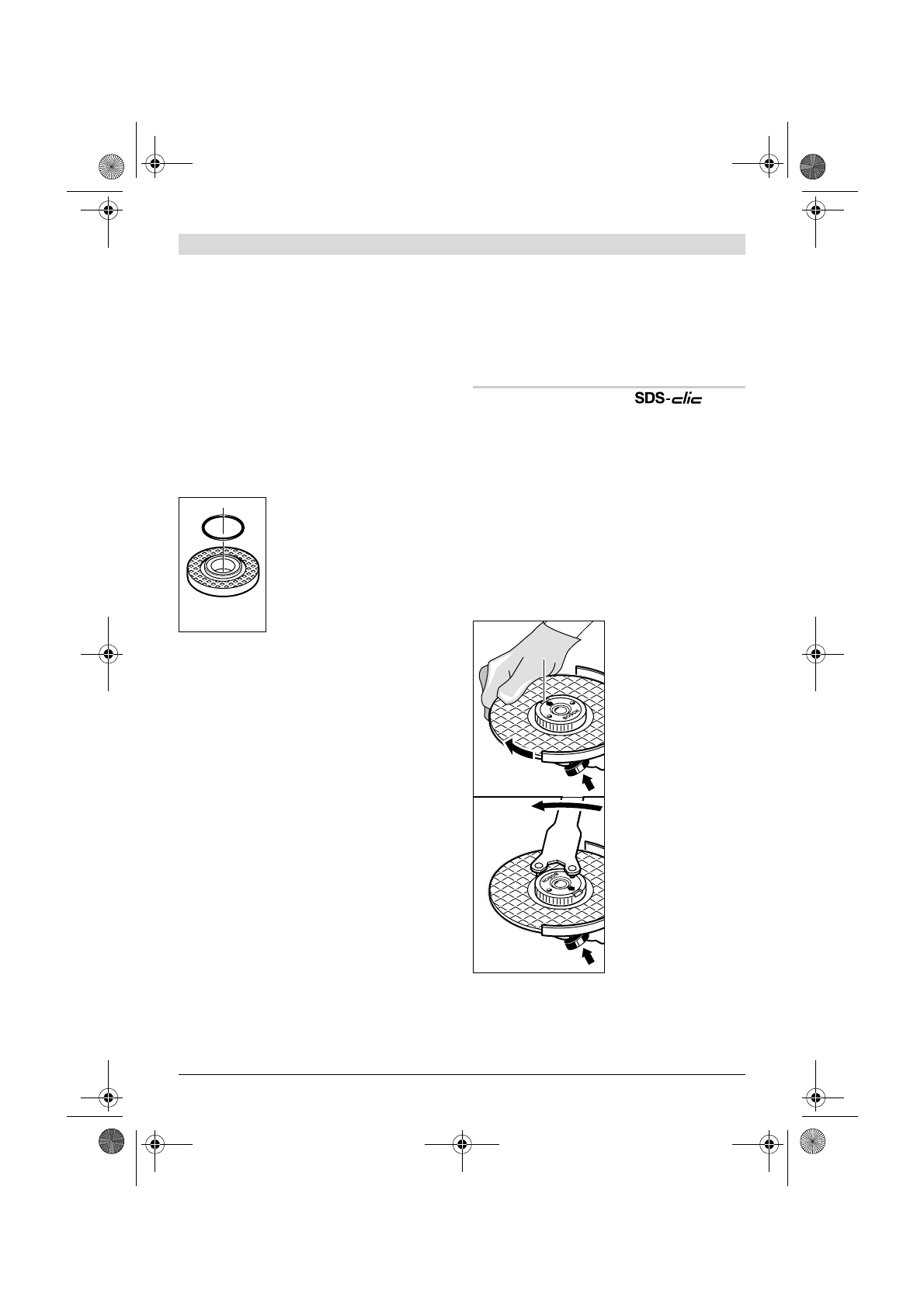

Stlačte aretačné
tlačidlo vretena

1

, ak

chcete aretovať brúsne
vreteno. Na utiahnutie
rýchloupínacej matice
otočte energicky
brúsny kotúč v smere
pohybu hodinových
ručičiek.

Správne upevnená a
nepoškodená
rýchloupínacia matica
sa dá uvoľniť rukou
otočením ryhovaného
prstenca proti smeru
pohybu hodinových
ručičiek.

Zablokovanú
rýchloupínaciu maticu
nikdy neuvoľňujte
kliešťami, vždy

použite na tento účel kolíkový kľúč.

 Kolíkový

kľúč nasaďte podľa obrázka.

23
