Hrvatski

 |

325

Bosch Power Tools

1 609 929 L56 | (4.6.08)

Steznu silu zatvarača štitnika

6

 možete

promijeniti otpuštanjem ili stezanjem vijka za
podešavanje

9

. Pazite na čvrsto dosjedanje

štitnika

6

 i redovito ga kontrolirajte.

Napomena:

 Kodirni izdanak na štitniku

6

osigurava da se može montirati samo jedan
štitnik koji odgovara električnom alatu.

Štitnik za rezanje

f

Za rezanje metala koristite uvijek štitnik za
rezanje 14.

f

Za rezanje kamena koristite uvijek štitnik za
rezanje sa vodilicama 21.

Štitnik za rezanje

14

 se ugrađuje kao i štitnik za

brušenje

6

.

Dodatna ručka koja prigušuje vibracije

f

Vaš električni alat koristite samo s dodat-
nom ručkom 4.

Dodatnu ručku

4

 uvijte na glavu prijenosnika

desno ili lijevo, ovisno od načina rada.

Dodatna ručka koja prigušuje vibracije
omogućava rad bez vibracija, a time i ugodan i
siguran rad.

f

Na dodatnoj ručci ne izvodite nikakve
izmjene.

Ne koristite dalje oštećenu dodatnu ručku.

Prigušenje vibracija

Integrirano prigušenje vibracija smanjuje
nastale vibracije.

f

Električni alat ne koristite dalje ako je
prigušni element oštećen.

Zaštita ruku

f

Za radove sa gumenim brusnim tanjurom 17
ili sa lončastom četkom/pločastom četkom/
lepezastom brusnom pločom uvijek
montirajte štitnik za ruke 15.

Štitnik za ruke

15

 pričvrstite sa dodatnom

ručkom

4

.

Montaža brusnih alata

f

Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.

f

Brusne ploče i brusne ploče za rezanje kod
rada se jako zagriju, te ih ne treba dirati
prije nego što se ohlade.

Očistite brusno vreteno

5

 i sve dijelove koje

treba montirati.

Za stezanje i otpuštanje brusnih alata, za
utvrđivanje brusnog vretena pritisnite tipku za
utvrđivanje vretena

1

.

f

Tipku za utvrđivanje vretena pritisnite samo
dok brusno vreteno miruje.

Električni alat bi

se inače mogao oštetiti.

Brusne ploče/Brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer
otvora mora odgovarati steznoj prirubnici. Ne
koristite adapter ili redukcijski element.

Kod primjene dijamantnih ploča za rezanje
pazite da se poklopi strelica smjera rotacije na
dijamantnoj ploči za rezanje sa smjerom rotacije
električnog alata (vidjeti smjer rotacije na glavi
prijenosnika).

Redoslijed montaže je vidljiv na stranici sa
slikama.

Za pričvršćenje brusne ploče/ploče za rezanje
navrnite steznu maticu

12

 i stegnite je sa

račvastim ključem, vidjeti poglavlje, vidjeti
poglavlje

„

Brzostežuća matica

“

.

f

Nakon montaže brusnog alata, prije
uključivanja provjerite da li je brusni alat
ispravno montiran i da li se može slobodno
okretati. Brusna ploča ne smije strugati po
štitniku ili nekim drugim dijelovima.

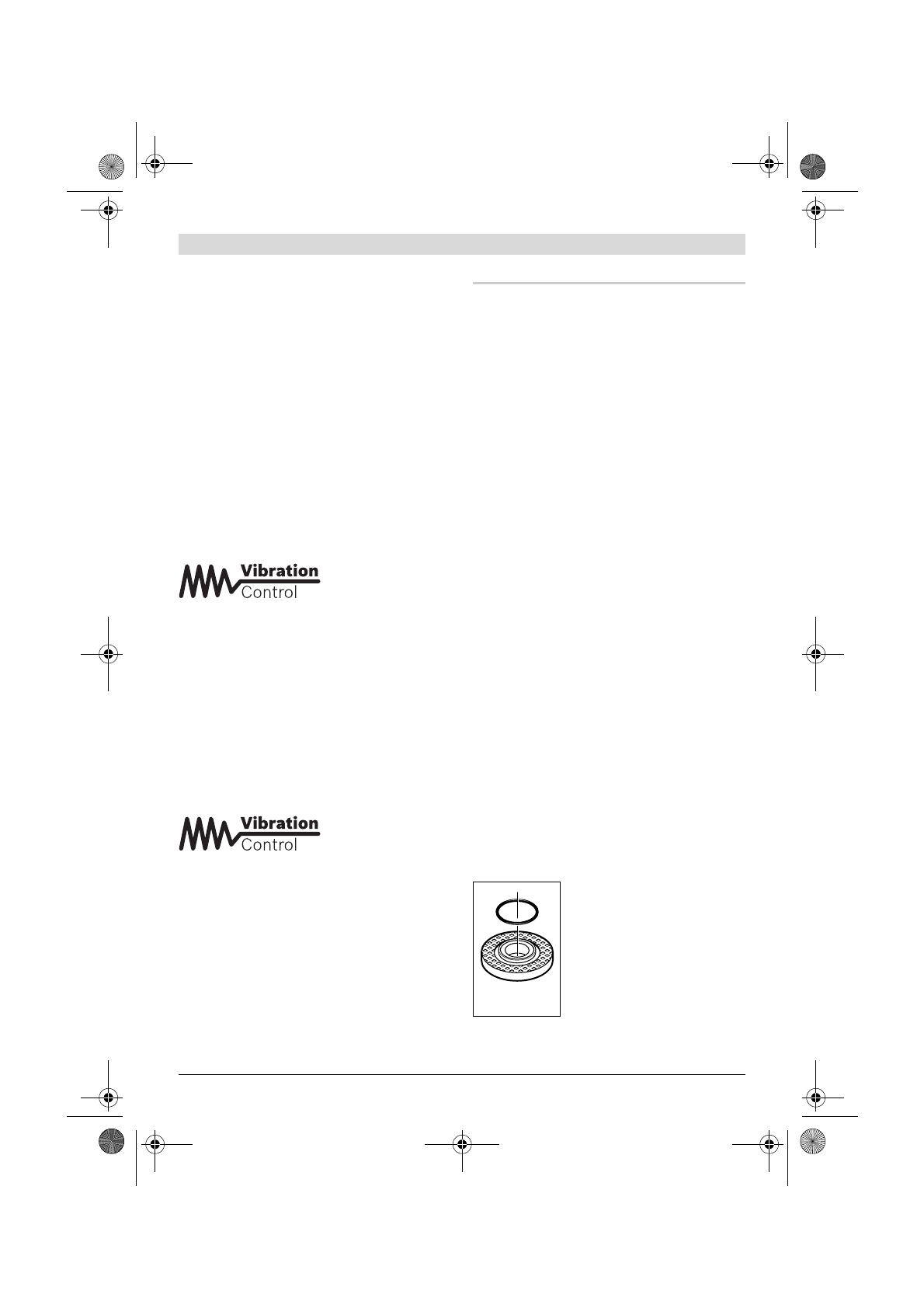

U steznoj prirubnici

10

 je oko

naslona za centriranje umetnut
plastični dio (O-prsten).

Ako

nedostaje O-prsten ili je
oštećen,

 mora se neizostavno

zamijeniti (kataloški br.
1 600 210 039), prije nego što
se montira stezna prirubnica

10

.
