Česky

 |

203

Bosch Power Tools

1 609 929 L56 | (4.6.08)

Přídavná rukojeť tlumící vibrace

f

Používejte Vaše elektronářadí pouze s
přídavnou rukojetí 4.

Přídavnou rukojeť

4

 našroubujte podle způsobu

práce vpravo nebo vlevo na hlavu převodovky.

Přídavná rukojeť tlumící vibrace umožňuje
nízkovibrační a tím příjemnější a bezpečnou
práci.

f

Nepouštějte se do žádných změn na
přídavné rukojeti.

Poškozenou přídavnou rukojeť dále
nepoužívejte.

Tlumení vibrací

Integrované tlumení vibrací redukuje vyskytující
se vibrace.

f

Elektronářadí dále nepoužívejte, pokud je
tlumící prvek poškozený.

Ochrana ruky

f

Pro práce s pryžovým brusným talířem 17
nebo s hrncovým kartáčem/kotoučovým
kartáčem/lamelovým brusným kotoučem
vždy namontujte ochranu ruky 15.

Ochranu ruky

15

 upevněte pomocí přídavné

rukojeti

4

.

Montáž brusných nástrojů

f

Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.

f

Brusné a dělící kotouče jsou při práci velmi
horké, nedotýkejte se jich dříve, než
zchladnou.

Očistěte brusné vřeteno

5

 a všechny montované

díly.

Pro upnutí a uvolnění brusných nástrojů stlačte
aretační tlačítko vřetene

1

, aby se brusné

vřeteno zaaretovalo.

f

Aretační tlačítko vřetene ovládejte jen za
stavu klidu brusného vřetene.

Jinak se může

elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr
otvoru musí lícovat s upínací přírubou.
Nepoužívejte žádné adaptéry nebo redukce.
Při používání diamantových dělících kotoučů
dbejte na to, aby šipka směru otáčení na
diamantovém dělícím kotouči a směr otáčení
elektronářadí (viz šipka směru otáčení na hlavě
převodovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče
našroubujte upínací matici

12

 a upněte ji

pomocí klíče se dvěma čepy, viz odstavec

„

Rychloupínací matice

“

.

f

Po montáži brusného nástroje před
zapnutím zkontrolujte, zda je brusný
nástroj správně namontován a může se
volně otáčet. Zajistěte, aby se brusný
nástroj nedotýkal ochranného krytu nebo
dalších dílů.

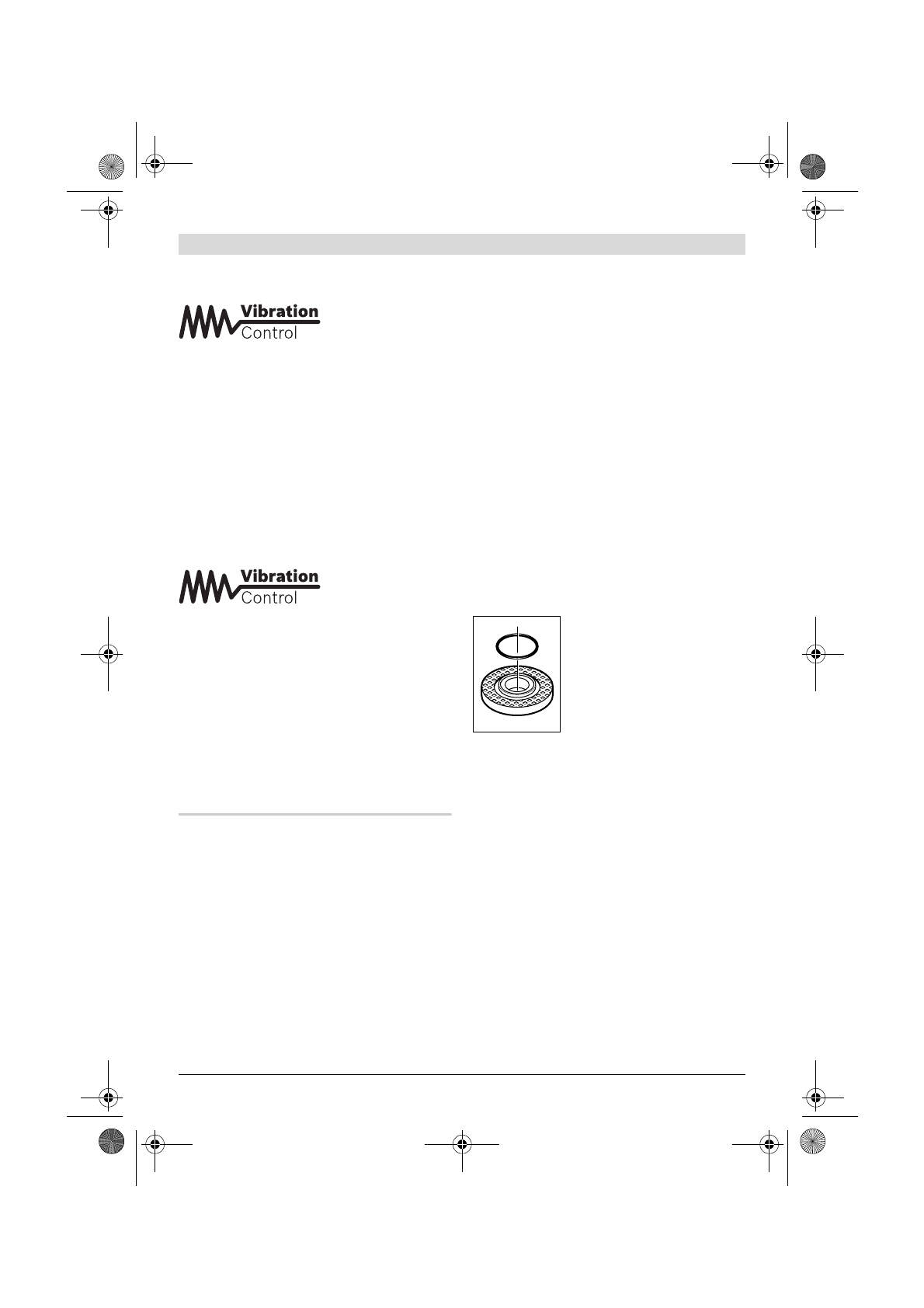

V upínací přírubě

10

 je okolo

středícího osazení nasazen díl
z umělé hmoty (o-kroužek).

Pokud o-kroužek chybí nebo
je poškozen,

 musí být

nezbytně nahrazen (obj. číslo
1 600 210 039) dříve, než se
namontuje upínací příruba

10

.

Lamelový brusný kotouč

f

Pro práce s lamelovým brusným kotoučem
namontujte vždy ochranu ruky 15.

Pryžový brusný talíř

f

Pro práce s pryžovým brusným talířem 17
namontujte vždy ochranu ruky 15.

Pořadí montáže je patrné na straně grafiky.
Před montáží pryžového brusného talíře

17

nasaďte 2 distanční podložky

16

 na brusné

vřeteno

5

.

Našroubujte kruhovou matici

19

 a utáhněte ji

klíčem se dvěma čepy.

Hrncový kartáč/kotoučový kartáč

f

Pro práce s hrncovým kartáčem nebo
kotoučovým kartáčem namontujte vždy
ochranu ruky 15.

Pořadí montáže je patrné na straně grafiky.
