Magyar

 |

231

Bosch Power Tools

1 609 929 L56 | (4.6.08)

Legyezőlapos tárcsa

f

A legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a 15
kézvédőt.

Gumi csiszolótányér

f

A 17 gumi csiszolótányérrel végzett
munkákhoz mindig fel kell szerelni a 15
kézvédőt.

A szerelési sorrend az ábrákat tartalmazó
oldalon látható.

A

17

 gumi csiszolótányér felszerelése előtt tegye

fel a 2 darab

16

 távtartó tárcsát az

5

csiszolóorsóra.

Csavarozza fel a helyére és a kétkörmös kulccsal
feszesen húzza meg a

19

 hengeres anyát.

Csészealakú kefe/kefés tárcsa

f

A csészelakú kefével/vagy a kefés tárcsával
végzett munkákhoz mindig fel kell szerelni
a 15 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó
oldalon látható.

A csészealakú kefét/kefés tárcsát annyira fel kell
tudni csavarozni a csiszolótengelyre, hogy az
szorosan felfeküdjön a csiszolótengely
menetének végénél a csiszolótengely
karimájára. Húzza meg szorosra egy
villáskulccsal a csészealakú kefét/kefés tárcsát.

Gyorsbefogó anya

A csiszoló szerszámok gyors cseréjéhez további
szerszámok alkalmazása nélkül a

12

 befogó anya

helyett a

13

 gyorsbefogó anyát is lehet

használni.

f

A 13 gyorsbefogó anyát csak nagyoló és
hasítókorongokhoz szabad használni.

Csak hibátlan, kifogástalan 13 gyorsbefogó
anyát használjon.

A felcsavaráskor ügyeljen arra, hogy a 13
gyorsbefogóanyának a felirattal ellátott oldala
ne a csiszolótárcsa felé mutasson; a nyílnak a
23 indexjelre kell mutatnia.

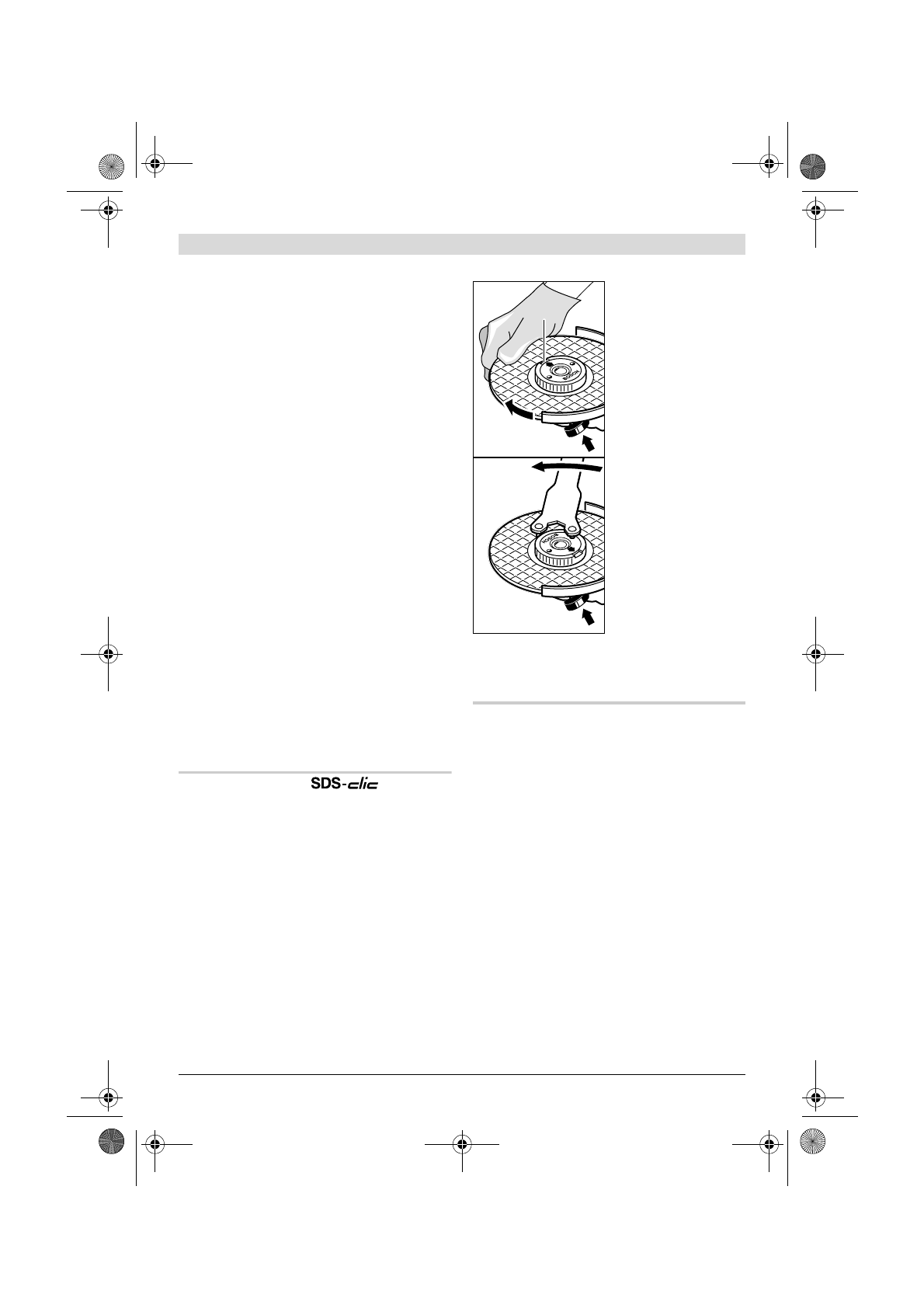

A csiszolótengely
rögzítéséhez nyomja
meg az

1

tengelyrögzítőgombot.
A gyorsbefogó anya
megszorításához
forgassa el a
csiszolótárcsát
erőteljesen az
óramutató járásával
megegyező irányban.

Egy előírásszerűen
rögzített hibátlan
gyorsbefogó anyát a
recézett gyűrűnek az
óramutató járásával
ellentétes irányba való
elforgatásával kézzel ki
lehet lazítani.

Ha egy
gyorsbefogóanya
beékelődött, és nem
lehet kicsavarni, erre

a célra sohase használjon fogót, hanem csak
kizárólag körmöskulcsot.

 A körmöskulcsot az

ábrán látható módon kell használni.

Megengedett csiszolószerszámok

A készüléken az ezen Kezelési Utasításban
megadott valamennyi csiszolószerszám
alkalmazható.

Az alkalmazásra kerülő csiszolószerszámok
megengedett fordulatszámának [perc

-1

], illetve

megengedett kerületi sebességének [m/s]
legalábbis el kell érnie az alábbi táblázatban
megadott értékeket.

Ezért ügyeljen a csiszolószerszám címkéjén
megadott megengedett

fordulatszámra, illetve

kerületi sebességre

.

23
