Hrvatski

1 609 929 L56 | (4.6.08)

Bosch Power Tools

Lepezasta brusna ploča

f

Za radove sa lepezastom brusnom pločom
montirajte uvijek štitnik za ruke 15.

Gumeni brusni tanjur

f

Za radove sa gumenim brusnim tanjurom 17
montirajte uvijek štitnik za ruke 15.

Redoslijed montaže je vidljiv na stranici sa slikama.

Prije montaže gumenog brusnog tanjura

17

 stavite

2 distantne pločice

16

 na brusno vreteno

5

.

Navrnite okruglu maticu

19

 i stegnite je

račvastim ključem.

Lončaste četke/pločaste četke

f

Za radove sa lončastom četkom ili pločastom
četkom uvijek ugradite štitnik za ruke 15.

Redoslijed montaže je vidljiv na stranici sa slikama.

Lončaste četke/pločaste četke moraju se toliko
navrnuti na brusno vreteno da naliježu na
prirubnicu brusnog vretena, na kraju navoja
brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

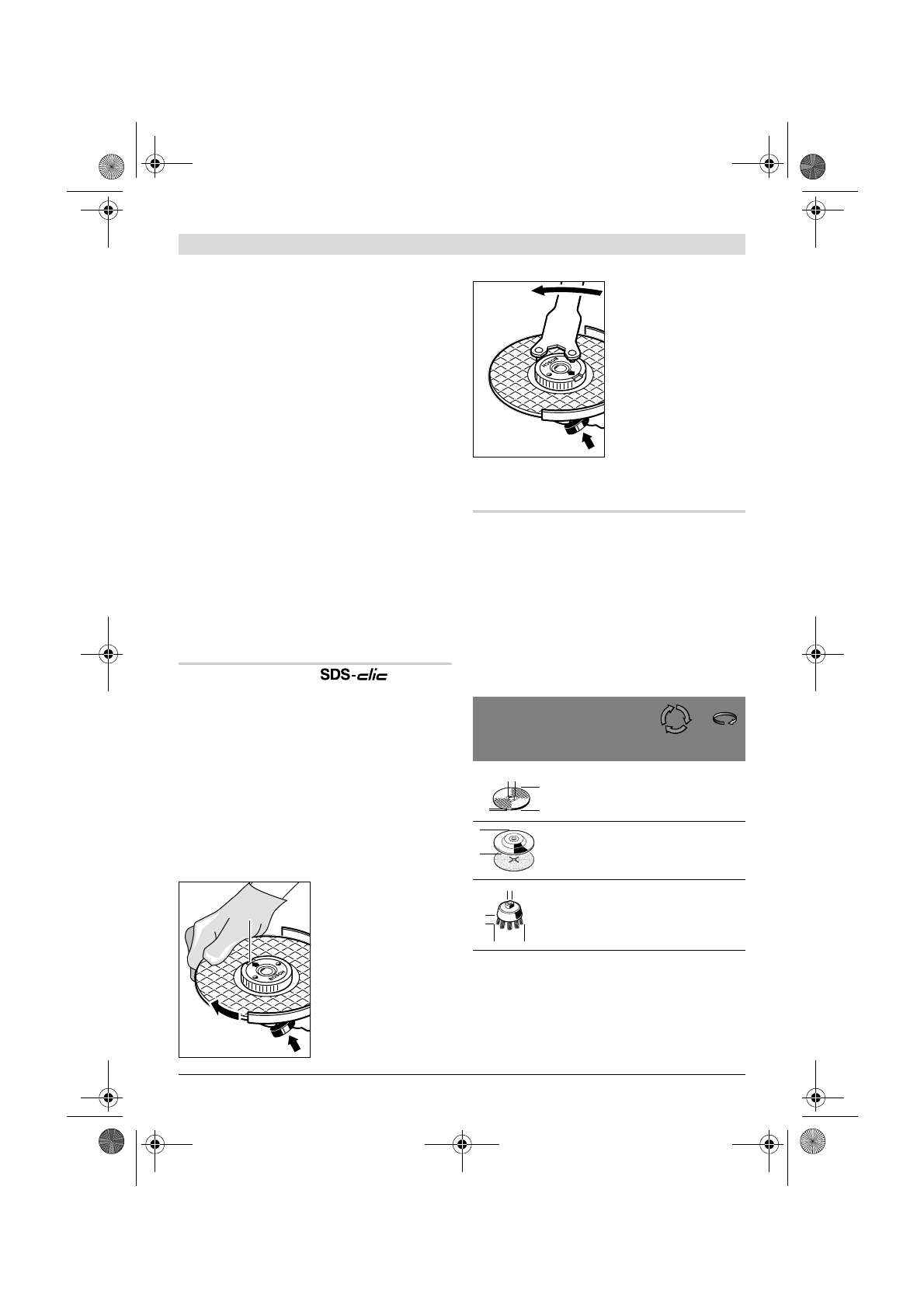

Brzostežuća matica

Za jednostavnu zamjenu brusnog alata bez
primjene daljnjeg alata, možete umjesto stezne
matice

12

 primijeniti brzostežuću maticu

13

.

f

Brzostežuća matica 13 smije se koristiti
samo za brusne ploče ili ploče za rezanje.

Koristite samo besprijekornu, neoštećenu
brzostežuću maticu 13.

Kod navrtanja pazite da strana brzostežuće
matice 13 sa oznakom ne bude okrenuta na
stranu brusne ploče; strelica mora biti
okrenuta prema indeks znaku 23.

Za zaustavljanje
vretena pritisnite tipku
za uglavljivanje vretena

1

. Za stezanje

brzostežuće matice
okrenite brusnu ploču
snažno u smjeru
kazaljke na satu.

Propisno pričvršćenu
neoštećenu
brzostežuću maticu
možete otpustiti
okretanjem
nareckanog prstena u
smjeru suprotnom od
kazaljke na satu.

Brzostežuću maticu
koja čvrsto sjedi ne
otpuštajte nikada sa
kliještima, nego za to

koristite račvasti ključ.

 Račvasti ključ stavite

kako je prikazano na slici.

Dopušteni brusni alati

Možete koristiti sve brusne alate spomenute u
ovim uputama za uporabu.

Dopušten broj okretaja [min

-1

], odnosno

obodna brzina [m/s] korištenog brusnog alata
mora barem odgovarati podacima u donjoj
tablici.

Zbog toga se pridržavajte dopuštenog

broja

okretaja, odnosno obodne brzine

 sa naljepnice

brusnog alata.

23

max.

[mm]

[mm]

D

b

d

[min

-1

] [m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

b

d

D

D

D

b

d
