Русский

 |

245

Bosch Power Tools

1 609 929 L56 | (4.6.08)

Перед зажатием и отвинчивание
шлифовального инструмента задействуйте
кнопку блокировки шпинделя

1

 для его

фиксирования.

f

Нажимайте на кнопку блокировки шпин-
деля только при остановленном шпин-
деле!

В противном случае электроинстру-

мент может быть поврежден.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных
инструментов. Диаметр посадочного
отверстия должен соответствовать
посадочному фланцу. Не применяйте
переходников или адаптеров.

При применении алмазных отрезных кругов
следите за тем, чтобы стрелка направления
вращения на алмазном отрезном круге
соответствовала направлению вращения
электроинструмента (см. стрелку на
редукторной головке).

Последовательность монтаже показана на
странице иллюстраций.

Для крепления шлифовального/отрезного
круга навинтите зажимную гайку

12

 и затяните

ее ключом для круглых гаек с 2-мя торцовыми
отверстиями, см. раздел «

Быстрозажимная

гайка

».

f

После монтажа шлифовального
инструмента проверьте перед
включением правильность монтажа и
свободное вращение инструмента.
Проверьте свободное вращение
шлифовального инструмента без
шлифования за защитный кожух или
другие части.

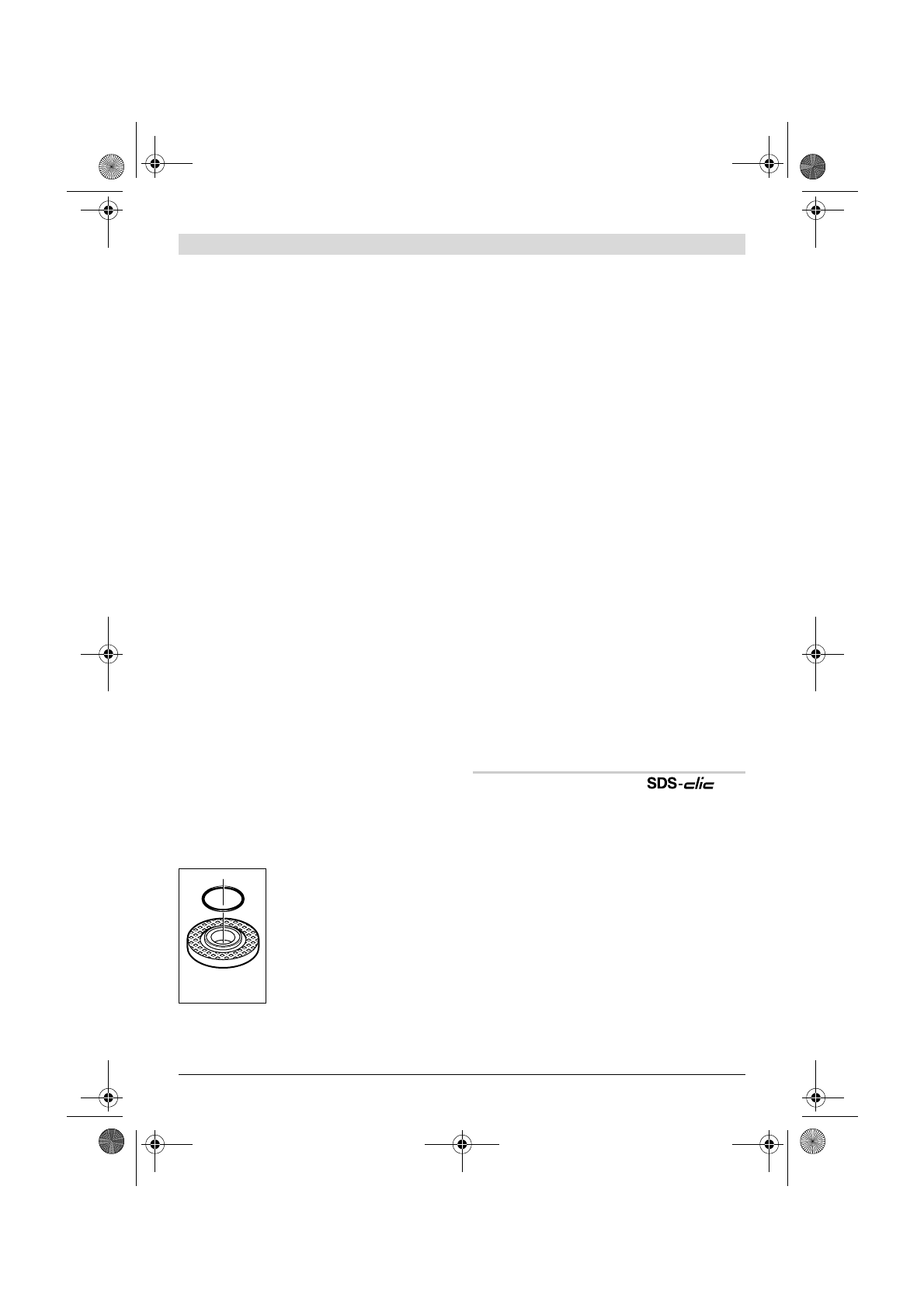

В посадочный фланец

10

вставлена вокруг буртика
центрирования пластмассо-
вая деталь (круглое кольцо).

Если кольцо отсутствует или
повреждено,

 то его следует

обязательно установить или
заменить (предметный №
1 600 210 039) перед монта-
жом посадочного фланца

10

.

Лепестковый шлифовальный круг

f

Для работ с веерным шлифовальным
кругом всегда устанавливайте защиту
руки 15.

Резиновая шлифовальная тарелка

f

Для работ с резиновой шлифовальной
тарелкой 17 всегда устанавливайте
защиту руки 15.

Последовательность монтаже показана на
странице иллюстраций.

Перед установкой резиновой шлифовальной
тарелки

17

 насадите 2 распорные шайбы

16

 на

шпиндель

5

.

Навинтите круглую гайку

19

 и затяните ее

ключом для круглых гаек с 2-мя торцовыми
отверстиями.

Чашечная щетка/дисковая щетка

f

Для работ с чашечной щеткой всегда
устанавливайте защиту руки 15.

Последовательность монтаже показана на
странице иллюстраций.

Чашечная/дисковая щетка должна
навинчиваться на шпиндель так, чтобы фланец
шпинделя плотно прилегал в конце резьбы
шпинделя. Крепко затяните
чашечную/дисковую щетку вилкообразным
ключом.

Быстрозажимная гайка

Для простой смены шлифовального инстру-
мента без применения инструментов Вы мо-
жете использовать вместо зажимной гайки

12

быстрозажимную гайку

13

.

f

Быстрозажимную гайку 13 разрешается
использовать только для шлифовальных и
отрезных кругов.

П рименяйте только безупречную, не имею-
щую повреждений быстрозажимную гайку
13.

П ри навинчивании следите за тем, чтобы
сторона гайки с надписью 13 не была
обращена к шлифовальному кругу; стрелка
должна показывать на индексную метку 23.
