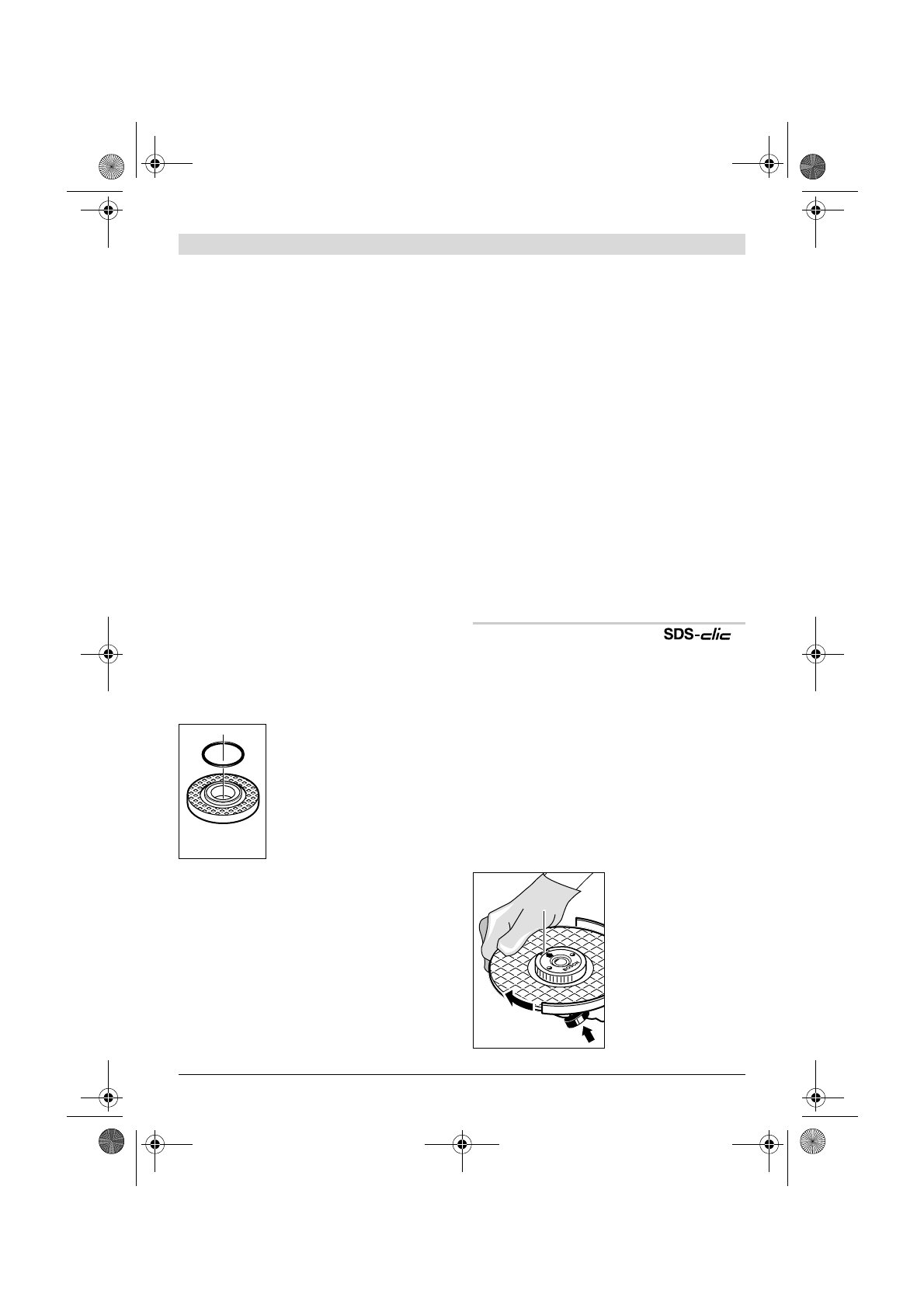

Română

 |

273

Bosch Power Tools

1 609 929 L56 | (4.6.08)

f

Acţionaţi tasta de blocare a arborelui numai
atunci când arborele de polizat se află în
repaus.

Altfel scula electrică se poate

deteriora.

Disc de şlefuit/disc de tăiere

Respectaţi dimensiunile dispozitivelor de
şlefuit. Diametrul găurii trebuie să se
potrivească cu flanşa de prindere. Nu folosiţi
adaptoare sau reductoare.

În cazul utilizării discurilor diamantate aveţi grijă
ca săgeata indicatoare a direcţiei de rotaţie de
pe discul diamantat şi direcţia de rotaţie a sculei
electrice (vezi săgeata indicatoare a direcţiei de
rotaţie de pe capul angrenajului) să coincidă.

Ordinea operaţiilor de montaj este expusă la
pagina grafică.

Pentru fixarea discului de şlefuire/de tăiere
înşurubaţi piuliţa de strângere

12

 şi fixaţi-o cu

cheia pentru şplinturi, vezi paragraful

„

Piuliţa de

strângere rapidă

“

.

f

După montarea dispozitivului de şlefuit
verificaţi, după pornirea sculei electrice,
dacă dispozitivul de şlefuit este montat
corect şi dacă se poate roti liber. Asiguraţi-
vă că dispozitivul de şlefuit nu se freacă de
apărătoarea de protecţie sau de alte piese.

În flanşa de prindere

10

, în ju-

rul gulerului de centrare, este
montată o piesă din plastic
(garnitură inelară).

Dacă gar-

nitura inelară lipseşte sau
este deteriorată,

 ea trebuie

neapărat înlocuită (număr de
identificare 1 600 210 039),
înainte de montarea flanşei de
prindere

10

.

Disc de şlefuit în evantai

f

Pentru a lucra cu discul de şlefuit în evantai
montaţi întotdeauna mai întâi apărătoarea
de mână 15.

Disc abraziv

f

Pentru a lucra cu discul abraziv 17 montaţi
întotdeauna mai întâi apărătoarea de mână
15.

Ordinea operaţiilor de montaj este expusă la
pagina grafică.

Înaintea montării discului abraziv

17

 puneţi mai

întâi cele 2 şaibe de distanţare

16

 pe arborele

de polizat

5

.

Înşurubaţi piuliţa rotundă

19

 şi strângeţi-o cu

cheia pentru şplinturi.

Perie-oală/disc-perie

f

Înainte de a lucra cu peria-oală sau cu
discul-perie montaţi întotdeauna
apărătoarea de mână 15.

Ordinea operaţiilor de montaj este expusă la
pagina grafică.

Peria-oală/discul-perie trebuie să se poată
înşuruba într-atât pe arborele de polizat, încât
să se rezeme strâns pe flanşa arborelui de
polizat de la capătul filetului arborelui de
polizat. Strângeţi bine peria-oală/discul-perie cu
o cheie fixă.

Piuliţa de strângere rapidă

Pentru înlocuirea simplă a accesoriilor fără a
utiliza alte unelte, puteţi folosi în locul piuliţei
de strângere

12

 piuliţa de strângere rapidă

13

.

f

Piuliţa de strângere rapidă 13 se va folosi
numai pentru discuri de şlefuire sau pentru
discuri de tăiere.

Folosiţi numai o piuliţă de strângere rapidă 13
impecabilă, nedeteriorată.

Aveţi grijă la înşurubare, ca partea
inscripţionată a piuliţei de strângere rapidă 13
să nu fie îndreptată spre discul de şlefuit;
săgeata trebuie să arate spre marcajul
indicator 23.

Apăsaţi tasta de
blocare a arborelui

1

pentru a fixa arborele
de polizat. Pentru a
fixa bine piuliţa de
strângere rapidă, rotiţi
puternic discul de
şlefuit în sensul
mişcării acelor de
ceasornic.

23
