 Nederlands |

101

Bosch Power Tools

1 609 929 L56 | (4.6.08)

De volgorde van de montage kunt u op de pagina

met afbeeldingen zien.
De komstaalborstel of vlakstaalborstel moet zo

ver op de uitgaande as kunnen worden ge-

schroefd, dat deze nauw aansluit op de flens

aan het einde van de schroefdraad van de uit-

gaande as. Span de komstaalborstel of vlaks-

taalborstel met een steeksleutel vast.

Snelspanmoer

Voor het eenvoudig wisselen van slijpgereedschap-

pen zonder hulpgereedschap kunt u in plaats van

de spanmoer

12

 de snelspanmoer

13

 gebruiken.

f

De snelspanmoer 13 mag alleen worden ge-

bruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspan-

moer 13 die helemaal in orde is.
Let er bij het vastschroeven op dat de zijde

met het opschrift van de snelspanmoer 13 niet

naar de slijpschijf wijst. De pijl moet naar de

indexmarkering 23 wijzen.

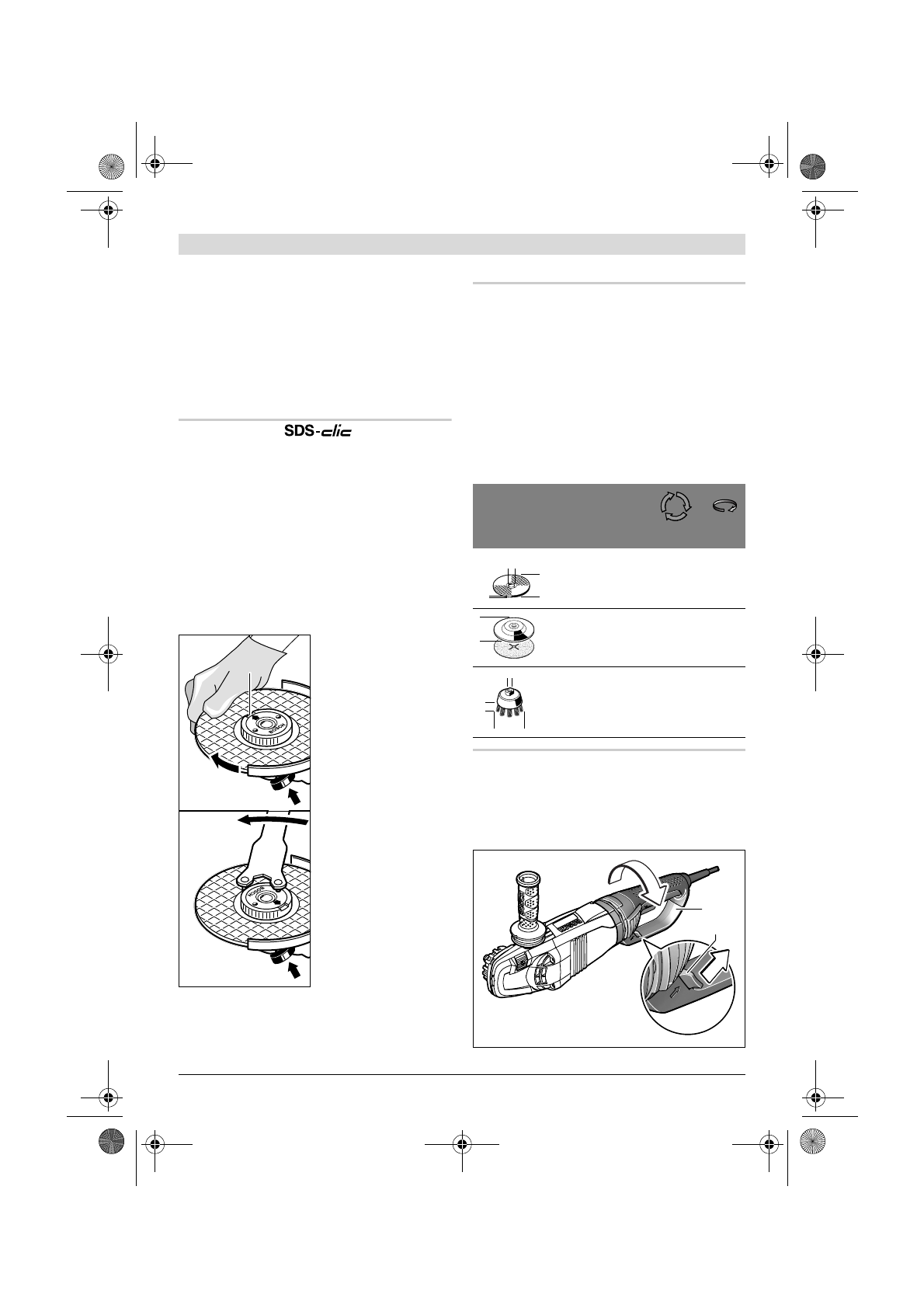

Druk op de asblokkeer-

knop

1

 om de uitgaan-

de as vast te zetten.

Om de snelspanmoer

vast te draaien, draait

u de slijpschijf krachtig

met de wijzers van de

klok mee.

Een op de juiste manier

bevestigde en onbe-

schadigde snelspan-

moer kunt u losdraaien

door de kartelring tegen

de wijzers van de klok in

met de hand los te

draaien.

Draai een vastzittende

snelspanmoer nooit

met een tang los, maar

gebruik de pensleutel.

Plaats de pensleutel zoals op de afbeelding ge-

toond.

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken

die in deze gebruiksaanwijzing worden ge-

noemd.
Het toegestane toerental [min

-1

] en de omtreks-

nelheid [m/s] van de gebruikte slijpgereed-

schappen moeten minstens even hoog zijn als

de in de volgende tabel aangegeven waarden.
Let daarom op

het toegestane toerental resp.

de toegestane omtreksnelheid

 op het etiket

van het slijpgereedschap.

Hoofdhandgreep draaien

(GWS 24-180 LVI / GWS 24-230 LVI)

f

Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

23

max

[mm]

[mm]

D

b

d

[min

-1

] [m/s]

180

230

8

8

22,2

22,2

8 500

6 500

80

80

180

230

–

–

8 500

6 500

80

80

100 30 M 14

8 500

45

b

d

D

D

D

b

d

25

24
