260

 |

Українська

1 609 929 L56 | (4.6.08)

Bosch Power Tools

Гумовий тарілчаcтий шліфувальний круг

f

Для робіт з гумовим тарілчастим
шліфувальним кругом 17 завжди
монтуйте захист для рук 15.

Послідовність монтажу показана на сторінці з
малюнком.

Перед монтажем гумового опорної
шліфувальної тарілки

17

 надіньте 2 розпірні

шайби

16

 на шліфувальний шпиндель

5

.

Накрутіть круглу гайку

19

 і затягніть її

гайковим ключем.

Чашкова/дискова щітка

f

Для роботи з чашковою або дисковою
щіткою завжди монтуйте захист для рук
15.

Послідовність монтажу показана на сторінці з
малюнком.

Чашкову/дискову щітку треба накручувати на
шліфувальний шпиндель настільки, щоб вона
щільно прилягала до фланця шліфувального
шпинделя в кінці різьби. Затягніть
чашкову/дискову щітку гайковим ключем.

Швидкозатискна гайка

Для простої заміни шліфувального інструмента
без використання додаткових інструментів Ви
можете замість затискної гайки

12

 використо-

вувати швидкозатискну гайку

13

.

f

Швидкозатискну гайку 13 дозволяється
використовувати лише для шліфувальних
і відрізних кругів.

Використовуйте лише бездоганну,
непошкоджену швидкозатискну гайку 13.

При закручуванні слідкуйте за тим, щоб
маркірована сторона швидкозатискної гайки
13 не дивилася на шліфувальний круг; стрілка
повинна дивитися на індексну позначку 23.

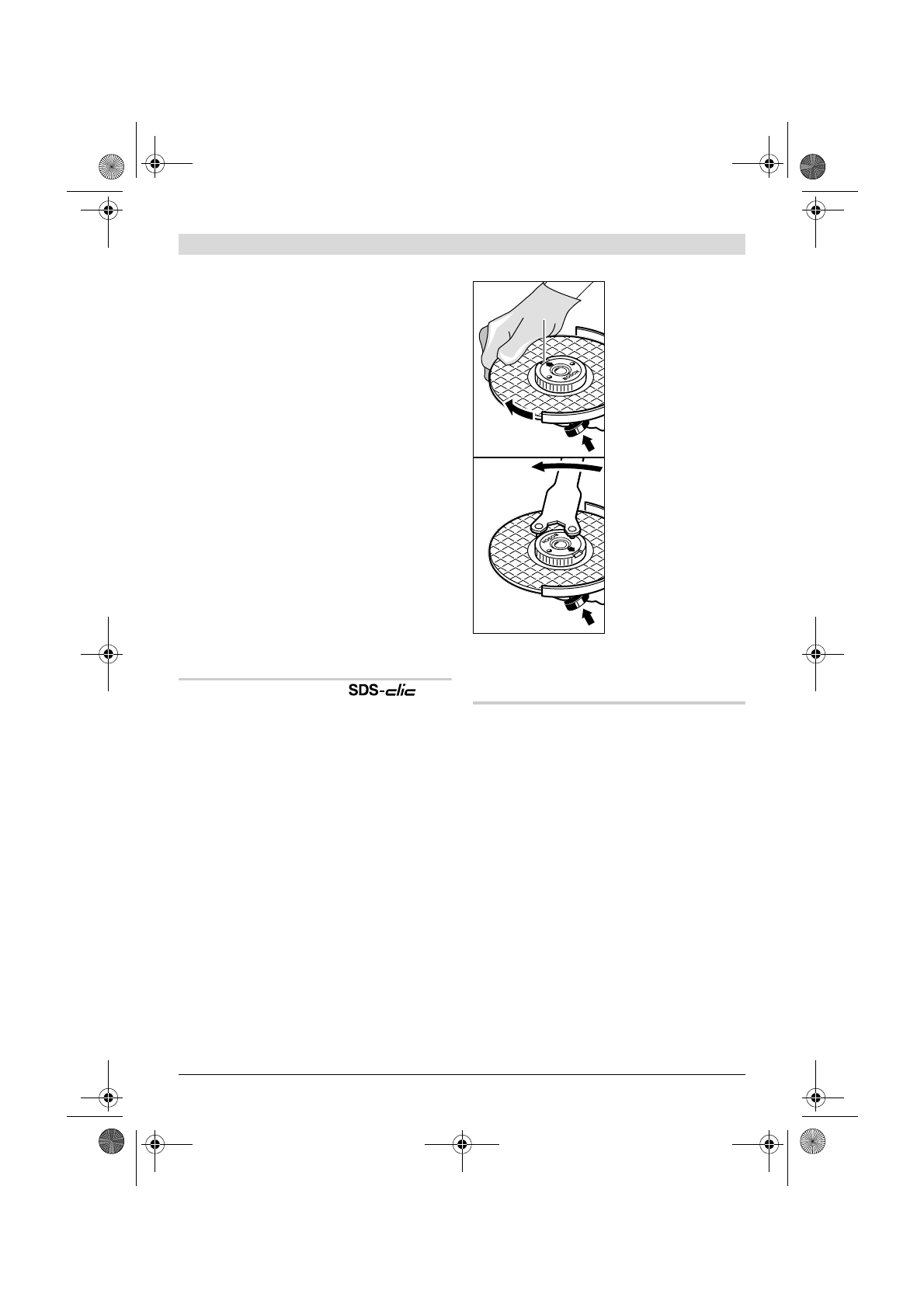

Натисніть на фіксатор
шпинделя

1

, щоб

зупинити
шліфувальний
шпиндель. Для
затягнення
швидкозатискної
гайки з силою
поверніть
шліфувальній круг за
стрілкою годинника.

Закріплену належним
чином, непошкоджену
швидкозатискну гайку
можна відпустити,
вручну повертаючи
кільце з накаткою
проти стрілки
годинника.

Ніколи не
відкручуйте
швидкозатискну
гайку, яка сидить

дуже міцно, кліщами, використовуйте
гайковий ключ.

 Приставте гайковий ключ, як

показано на малюнку.

Дозволені шліфувальні інструменти

Ви можете використовувати усі названі в цій
інструкції шліфувальні інструменти.

Допустима частота обертання [хвил.

-1

] або

колова швидкість [м/с] використовуваних
шліфувальних інструментів має як мінімум
відповідати даним, зазначеним в
нижчеподаній таблиці.

З цієї причини зважайте на допустиму

частоту

обертання або колову швидкість

, що

зазначені на етикетці шліфувального
інструмента.

23
