 Svenska |

125

Bosch Power Tools

1 609 929 L56 | (4.6.08)

f

Kontrollera efter montering och före start

av slipverktyget att det monterats på rätt

sätt och kan rotera fritt. Kontrollera att slip-

verktyget inte berör sprängskyddet eller

andra delar.

I stödflänsen

10

 finns kring

centreransatsen en plastdel

(O-ring) insatt.

Om O-ringen

saknas eller är skadad

 måste

måste den ovillkorligen ersät-

tas (objektnummer

1 600 210 039) innan stödflän-

sen

10

 monteras.

Lamellslipskiva

f

För arbeten med lamellslipskiva ska hand-

skyddet 15 monteras.

Gummisliprondell

f

För arbeten med gummisliprondell 17 ska

handskyddet 15 monteras.

Ordningsföljden vid montering visas på grafiksi-

dan.
Innan gummisliprondellen

17

 monteras ska 2

distansbrickor

16

 skjutas upp på slipspindeln

5

.

Skruva på rundmuttern

19

 och dra fast med två-

stiftsnyckeln.

Koppborste/skivborste

f

För arbeten med koppborste eller skivbor-

ste ska handskyddet 15 monteras.

Ordningsföljden vid montering visas på grafiksi-

dan.
Koppborsten/skivborsten måste kunna skruvas

upp på slipspindeln så långt att den ligger sta-

digt an mot slipspindelflänsen vid ändan på slip-

spindelgängan. Spänn fast koppborsten/skiv-

borsten med fast skruvnyckel.

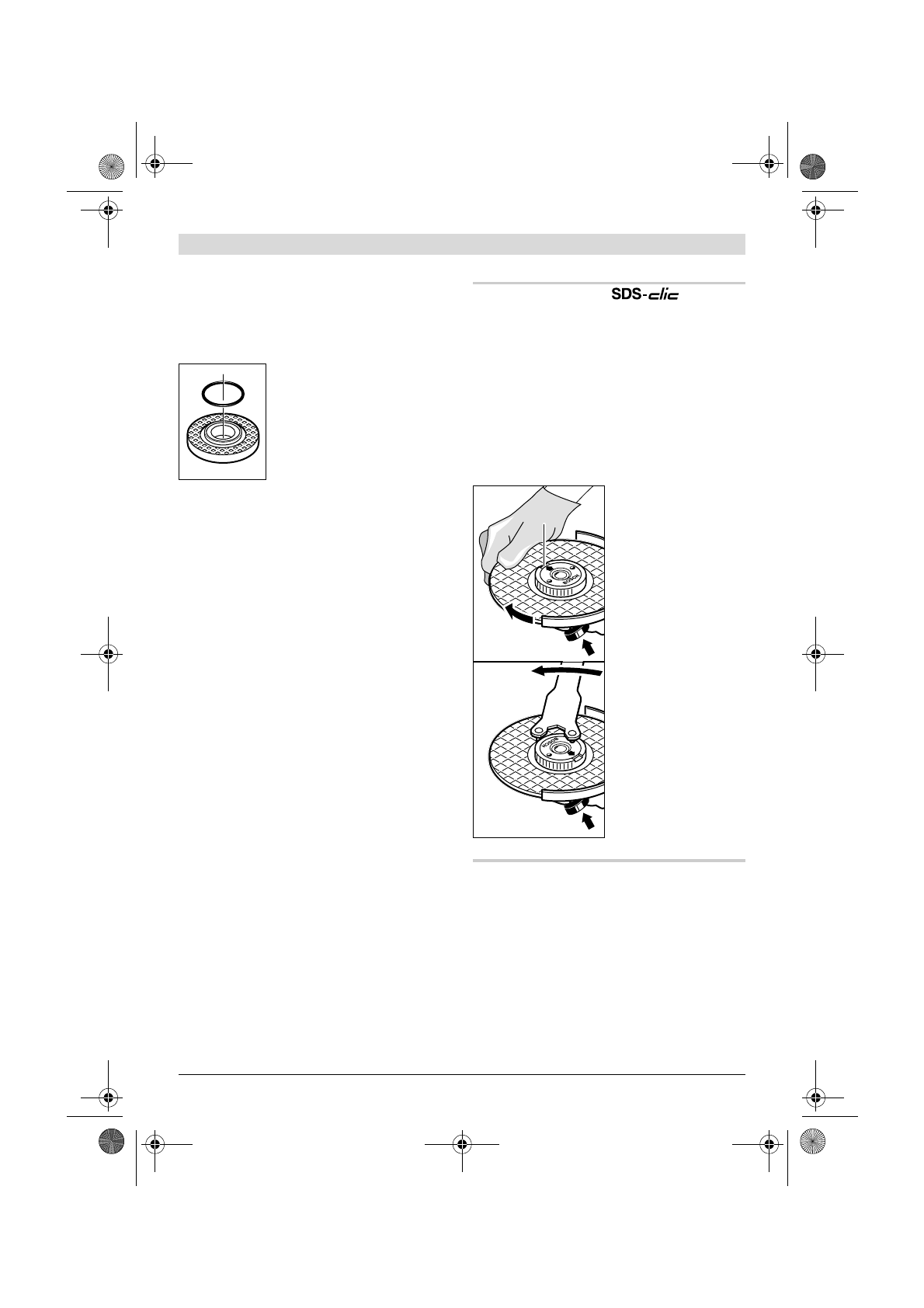

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan

hjälp av verktyg kan i stället för spännmuttern

12

 snabbspännmuttern

13

 användas.

f

Snabbspännmuttern 13 får endast använ-

das för slip- och kapskivor.

Använd endast felfri, oskadad snabbspänn-

mutter 13.
Se vid påskruvning till att texten på snabb-

spännmuttern 13 inte ligger mot slipskivan; pi-

len måste vara riktad mot indexmärket 23.

Tryck på spindelns lås-

knapp

1

 för låsning av

slipspindeln. För åt-

dragning av snabb-

spännmuttern vrid slip-

skivan kraftigt medurs.

En ordentligt fastspänd

och oskadad snabb-

spännmutter kan för

hand s när den räfflade

ringen vrids moturs.

Lossa aldrig en hårtsit-

tande snabbspännmut-

ter med tång utan an-

vänd tvåstiftsnyckeln.

Lägg an tvåstiftsnyck-

eln som bilden visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksan-

visning kan användas.
Det tillåtna varvtalet [min

-1

] resp. periferihastig-

heten [m/s] hos använt slipverktyg måste minst

motsvara uppgifterna i tabellen nedan.
Beakta därför tillåtna

varvtal resp. periferihas-

tigheter

 på slipverktygets etikett.

23
