Übersicht der Komponenten

⚠

Wichtig

∙

Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen.

∙

Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf.

MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln,

wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt.

∙

Wenn Sie eine CPU einbauen, denken sie bitte daran, einen CPU-Kühler zu

installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden

und die Systemstabilität zu gewährleisten.

∙

Stellen Sie sicher, dass Ihr Kühlkörper eine feste Verbindung mit der CPU

hergestellt hat, bevor Sie Ihr System starten.

∙

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine

korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu

schützen. Stellen Sie sicher, dass eine gleichmäßige Schicht thermischer Paste oder

thermischen Tapes zwischen der CPU und dem Kühlkörper vorhanden ist, um die

Wärmeableitung zu erhöhen.

∙

Schützen Sie den CPU-Sockel immer mit der Plastikabdeckung, wenn keine CPU

installiert ist.

∙

Verwenden Sie bitte die Installationsanweisung des Kühlkörpers/Kühlers, falls Sie

eine seperate CPU oder einen Kühlkörper/ Kühler erworben haben.

∙

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen

Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden

Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch

des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden.

MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem

unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation

resultieren.

CPU Sockel

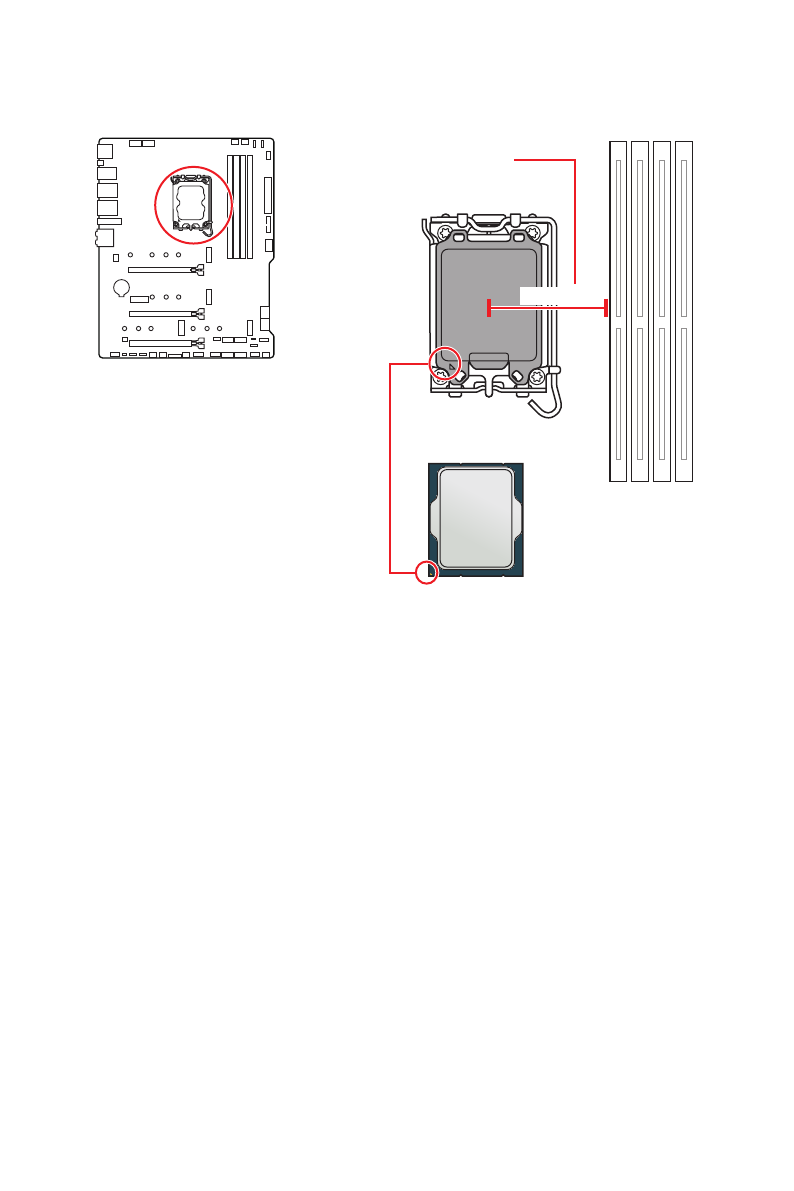

Erklärung zur LGA1700  CPU

Die Oberseite der LGA 1700 CPU hat vier

Justierungen

 und ein

goldenes Dreieck

um die korrekte Ausrichtung der CPU

auf dem Motherboard zu gewährleisten.

Das goldene Dreieck des Prozessors

definiert die Position des ersten Pins.

Abstand zwischen der Mitte der

CPU und dem nächsten DIMM-

Steckplatz.

52,4 mm
