14

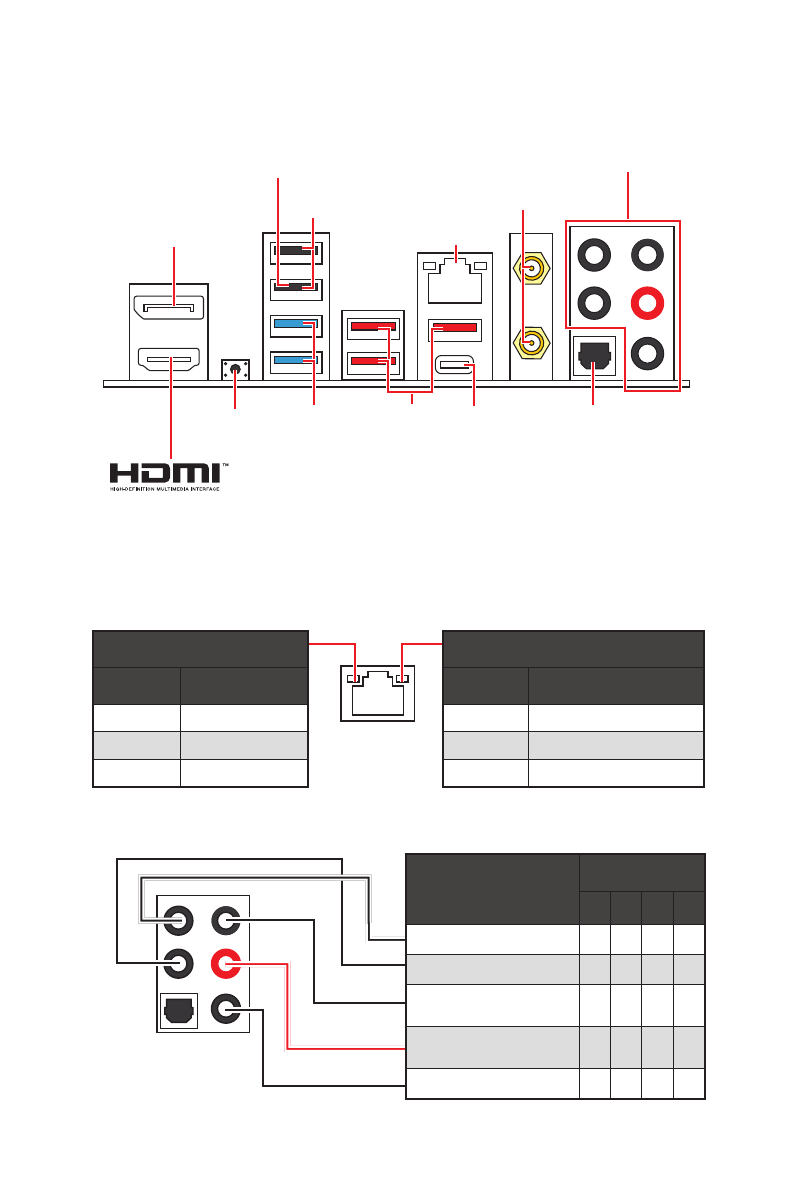

Rückseite E/A
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2
4
6
8
Mitte-/ Subwoofer-Ausgang
●
●
Hinterer Lautsprecher
●
●
●
Line-In/ Seitliche
Lautsprecher
●
Line-Out/ Vorderer
Lautsprecher
●
●
●
●
Mic In
(●: Verbindet,
Blank
: Leer)
LAN Port LED Zustandstabelle
Verbindung/ Aktivität LED
Zustand
Bezeichnung
Aus
Keine Verbindung
Gelb
Verbindung
Blinkt
Datenaktivität
Geschwindigkeit LED
Zustand
Bezeichnung
Aus
10 Mbit/s Verbindung
Grün
100/1000 Mbit/s Verbindung
Orange
2,5 Gbit/s Verbindung
Rückseite E/A
∙ Flash BIOS Anschluss/ Taste -
Auf der Seite 38 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
USB 3.2
Gen 2x2
20Gbit/s
Typ-C
Flash BIOS
Taste
2,5Gbit/s
LAN
Wi-Fi Antennen
-
anschlüsse
USB 2.0
Typ-A
USB 3.2
Gen 2
(10Gbit/s)
Typ-A
USB 3.2
Gen 1
(5Gbit/s)
Typ-A
DisplayPort
Audioanschlüsse
Optischer
S/PDIF-
Ausgang
Flash BIOS
Anschluss
