29

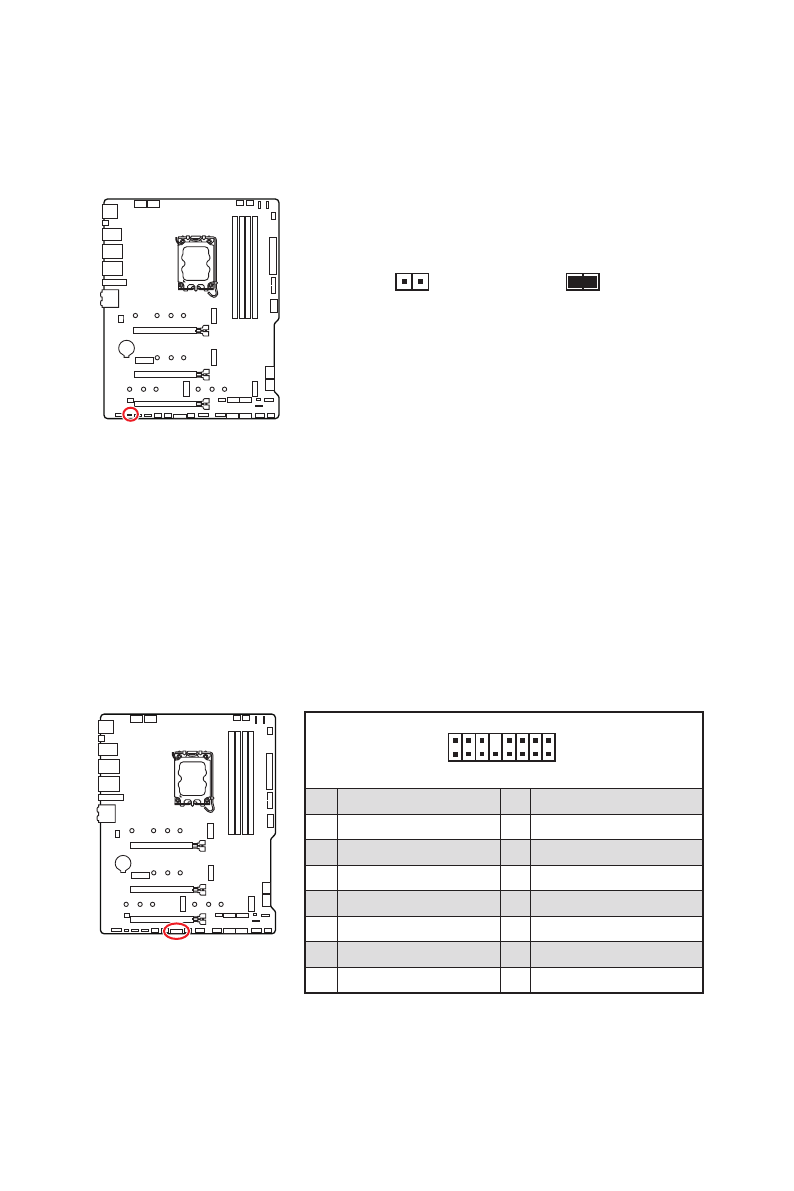

구성품 개요
JBAT1: CMOS (Reset BIOS) 클리어 점퍼
보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는 CMOS
메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를
지우세요.
데이터 유지
(기본 설정)
CMOS 클리어/
BIOS 리셋
기본 값으로 BIOS 리셋하기
1.
컴퓨터의 전원을 끈 후 전원 콘센트에서 플러그를 뽑습니다
2.
점퍼 캡을 사용하여
JBAT1
을 5-10초간 단락합니다.
3.
JBAT1
에서 점퍼 캡을 제거합니다.
4.
플러그를 전원 콘센트에 연결한 후 컴퓨터의 전원을 켭니다.
JTBT1: 썬더볼트 추가 카드 커넥터
이 커넥터를 사용하여 선택에 따라 추가 썬더볼트 I/O 카드와 연결할 수 있습니다 .
1
2
16
15
1
TBT_FORCE_PWR
2
TBT_S0IX_ENTRY_REQ
3
TBT_CIO_PLUG_EVENT#
4
TBT_S0IX_ENTRY_ACK
5
SLP_S3#_TBT
6
TBT_PSON_OVERRIDE_N
7
SLP_S5#_TBT
8
No Pin
9
Ground
10
SMBCLK_VSB
11
DG_PEWAKE#
12
SMBDATA_VSB
13
TBT_RTD3_PWR_EN
14
Ground
15
TBT_CARD_DET_R#
16
PD_IRQ#
