30

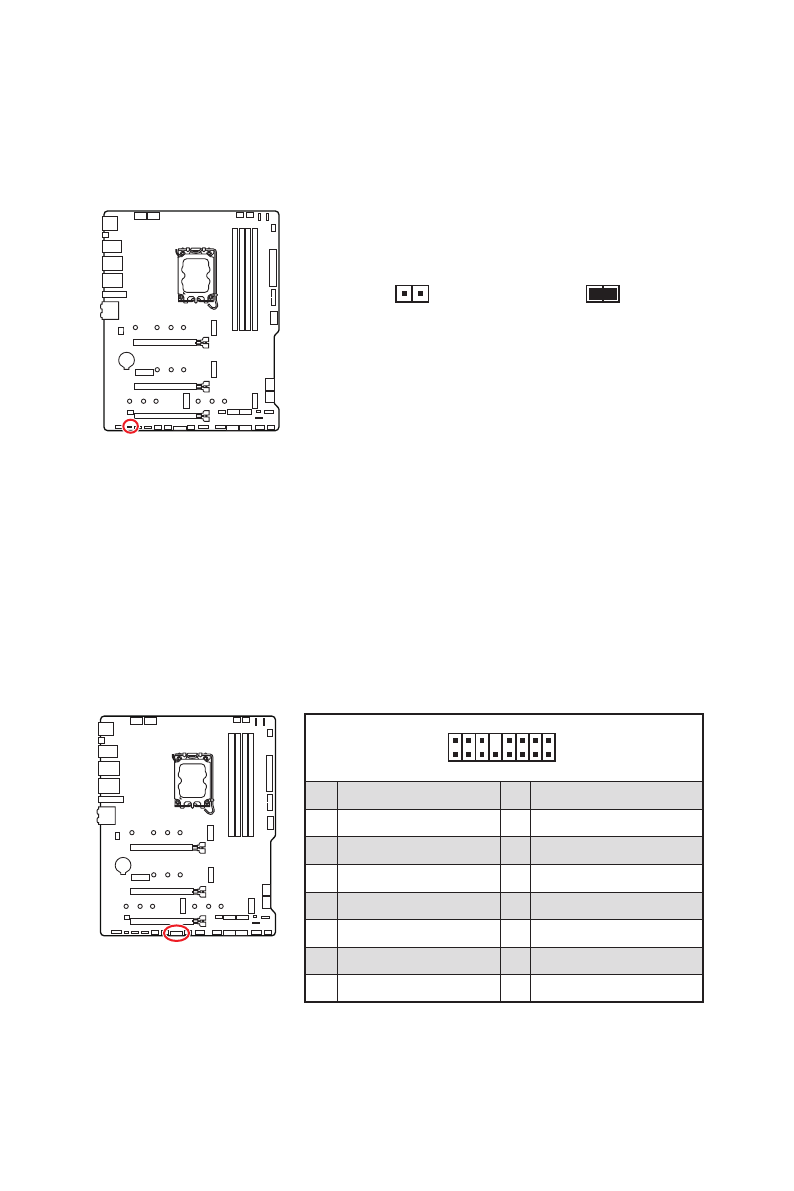

Vue d’ensemble des composants
JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)
Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située
sur la carte mère afin de conserver les données de configuration système. Si vous
souhaitez nettoyer la configuration du système, réglez le cavalier pour effacer la
mémoire CMOS.
Conserver
les données
(défaut)
Effacer le CMOS/
Réinitialiser le BIOS
Réinitialiser le BIOS aux valeurs par défaut
1.
Éteignez l’ordinateur et débranchez le câble d’alimentation de la prise électrique.
2.
Utilisez un couvercle de cavalier pour fermer
JBAT1
pendant 5 à 10 secondes.
3.
Enlevez le couvercle de cavalier du
JBAT1
.
4.
Branchez de nouveau le câble d’alimentation à votre ordinateur et allumez-le.
JTBT1 : Connecteur de carte additionnelle Thunderbolt
Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S.
1
2
16
15
1
TBT_FORCE_PWR
2
TBT_S0IX_ENTRY_REQ
3
TBT_CIO_PLUG_EVENT#
4
TBT_S0IX_ENTRY_ACK
5
SLP_S3#_TBT
6
TBT_PSON_OVERRIDE_N
7
SLP_S5#_TBT
8
No Pin
9
Ground
10
SMBCLK_VSB
11
DG_PEWAKE#
12
SMBDATA_VSB
13
TBT_RTD3_PWR_EN
14
Ground
15
TBT_CARD_DET_R#
16
PD_IRQ#
