26

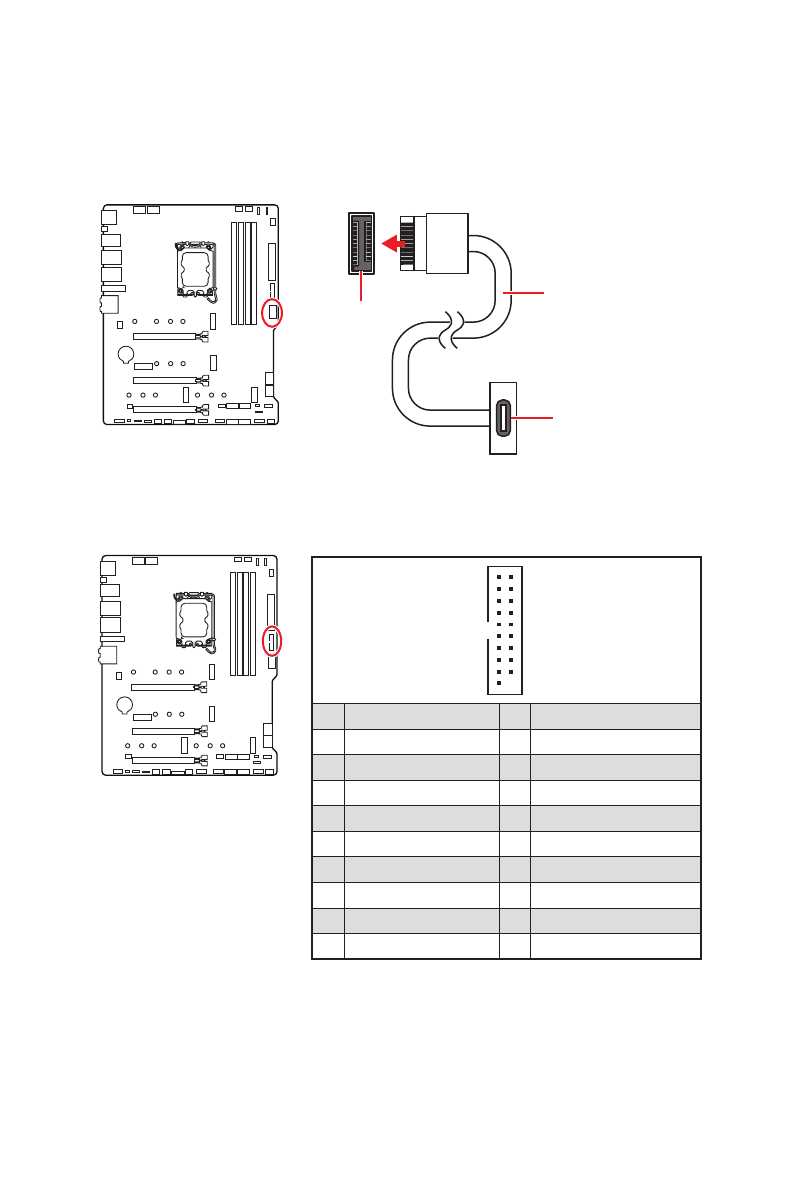

구성품 개요
JUSB3: USB 3.2 Gen 1 커넥터
이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 5Gbps 포트를 연결할 수 있습니다 .
⚠
중요사항
전원 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다 .
1
10
11
20
1
Power
11
USB2.0+
2
USB3_RX_DN
12
USB2.0-
3
USB3_RX_DP
13
Ground
4
Ground
14
USB3_TX_C_DP
5
USB3_TX_C_DN
15
USB3_TX_C_DN
6
USB3_TX_C_DP
16
Ground
7
Ground
17
USB3_RX_DP
8
USB2.0-
18
USB3_RX_DN
9
USB2.0+
19
Power
10
Ground
20
No Pin
JUSB4: USB 3.2 Gen 2 Type-C 커넥터
이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 2 Type-C 커넥터를 연결할 수 있습니다. 이
커넥터는 풀 프루프(foolproof )로 작동하도록 디자인되었으며 케이블 연결시 정확한 방향으로
연결하시기 바랍니다.
JUSB4
USB Type-C
케이블
전면 패널 USB
Type-C 포트
