31
구성품 개요
1
1
1
D
+5V
⚠
주의
다른 유형의 LED 스트립을 연결하지 마십시오. JRGB 커넥터와 JRAINBOW 커넥터는 다른
전압을 제공하며, 5V LED 스트립을 JRGB 커넥터에 연결하면 LED 스트립이 손상됩니다.
⚠
중요사항
∙
JRAINBOW 커넥터는 최대 3A(5V) 정격전력에서 최대 75 LED WS2812B 개별 지정가능한
RGB LED 스트립(5V/Data/Ground)을 지원합니다. 밝기 20%의 경우에 커넥터는 최대 200
개의 LED를 지원합니다.
∙
RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원
코드를 콘센트에서 뽑아주세요.
∙
MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요.

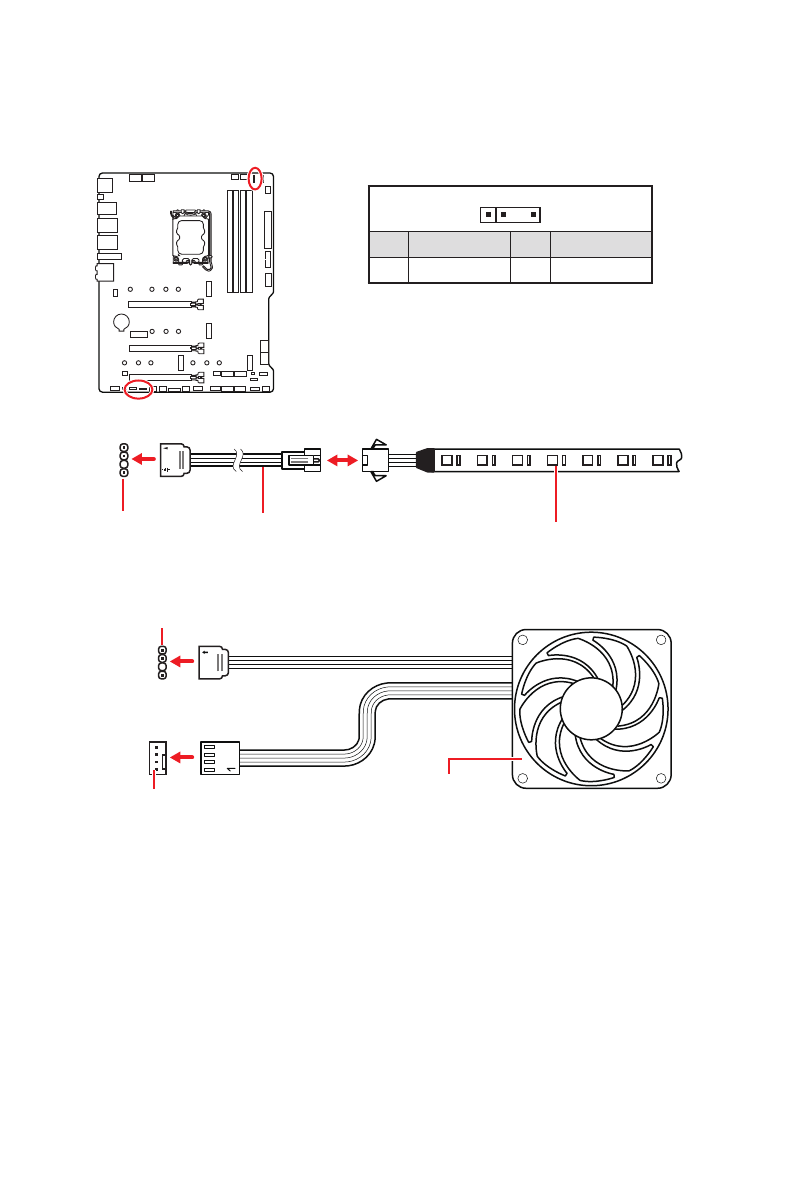

JRAINBOW1~3: 주소 지정 가능한 RGB LED 커넥터
JRAINBOW 커넥터를 사용하여 개별 주소 지정 가능한 WS2812B RGB LED 스트립 5V를
연결할 수 있습니다.
JRAINBOW
커넥터
JRAINBOW 커넥터
시스템 팬 커넥터
WS2812B 개별 주소지정 가능한
RGB LED 스트립 5V
1
1
+5V
2
Data
3
No Pin
4
Ground
주소 지정 가능한 RGB LED 스트립 연결
주소 지정 가능한 RGB LED 팬 연결
주소지정 가능한 RGB
LED 팬
JRAINBOW 확장
케이블
