13

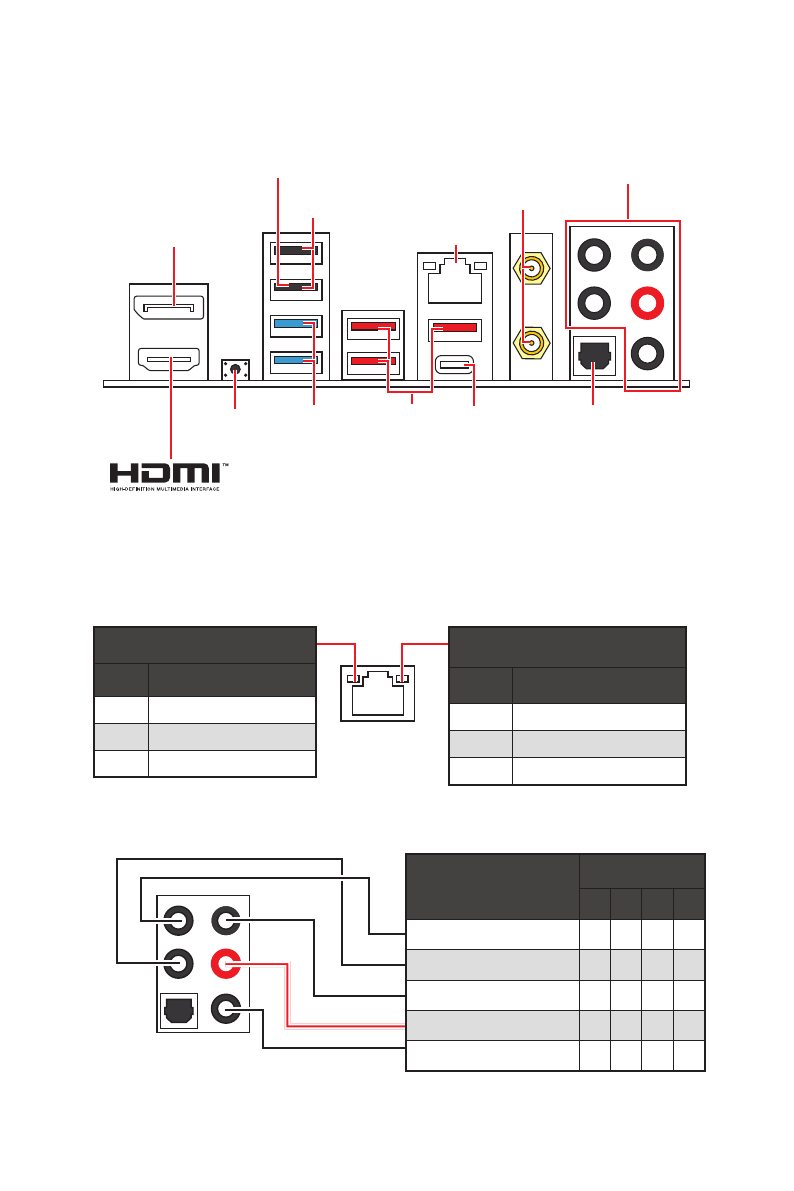

후면 I/O 패널
오디오 포트 구성 도표
오디오 포트
채널
2
4
6
8
중앙/ 서브우퍼 출력
●
●
후면 스피커 출력
●
●
●
라인 입력/ 측면 스피커 출력
●
라인 출력/ 전면 스피커 출력
●
●
●
●
마이크 입력
(●: 연결됨,
빈칸
: 무)
LAN 포트 LED 상태 표시
후면 I/O 패널
∙ 플래쉬 BIOS 포트/버튼
- 37 페이지의 내용을 참조하여 플래쉬 BIOS 버튼으로 BIOS를
업데이트하는 방법에 대해 알아보세요.
USB 3.2
Gen 2x2
(20Gbps)
Type-C
플래쉬 BIOS
버튼
2.5Gbps
LAN
Wi-Fi 안테나
커넥터
USB 2.0
Type-A
USB 3.2
Gen 2
(10Gbps)
Type-A
USB 3.2
Gen 1
(5Gbps)
Type-A
디스플레이포트
오디오 포트
옵티컬
S/PDIF-
출력
플래쉬 BIOS
포트
링크 / 통신 LED
상태
설명
꺼짐
연결되지 않음 .
노란색
LAN 이 올바르게 연결되었음 .
깜빡임
정상적인 통신중 .
속도 LED
상태
설명
꺼짐
10 Mbps 연결되었음 .
녹색
100/1000 Mbps 연결되었음.
오렌지색
2.5 Gbps 연결되었음 .
