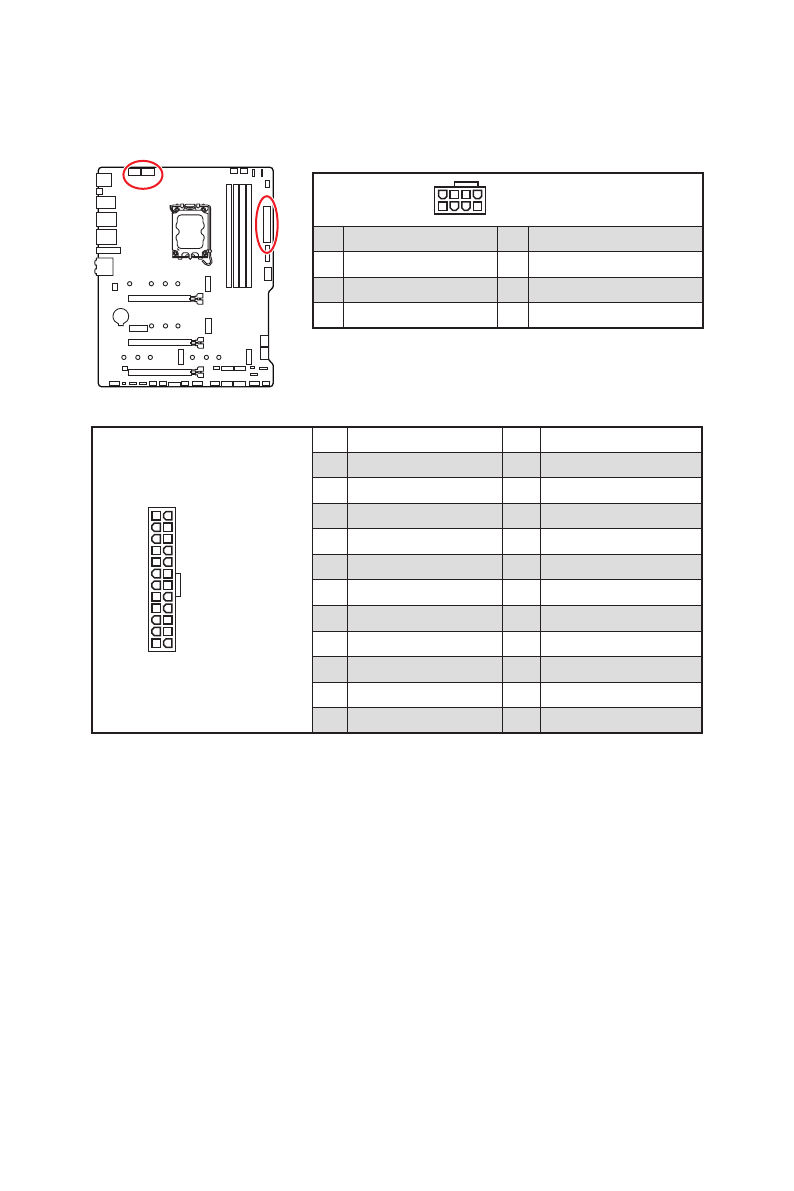

구성품 개요
24
13
1
12
ATX_PWR1
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
Ground
15
Ground
4
+5V
16
PS-ON#
5
Ground
17
Ground
6
+5V
18
Ground
7
Ground
19
Ground
8
PWR OK
20
Res
9
5VSB
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
Ground
5
4
1
8
CPU_PWR1~2
1
Ground
5
+12V
2
Ground
6
+12V
3
Ground
7
+12V
4
Ground
8
+12V
⚠
중요사항
모 든 전 원 케 이 블 이 ATX 전 원 공 급 장 치 에 올 바 르 게 연 결 되 어 메 인 보 드 가 안 정 적 으 로
작동하는지 확인하십시오 .
CPU_PWR1~2, ATX_PWR1: 전원 커넥터
이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다 .
