29
コンポーネントの概要

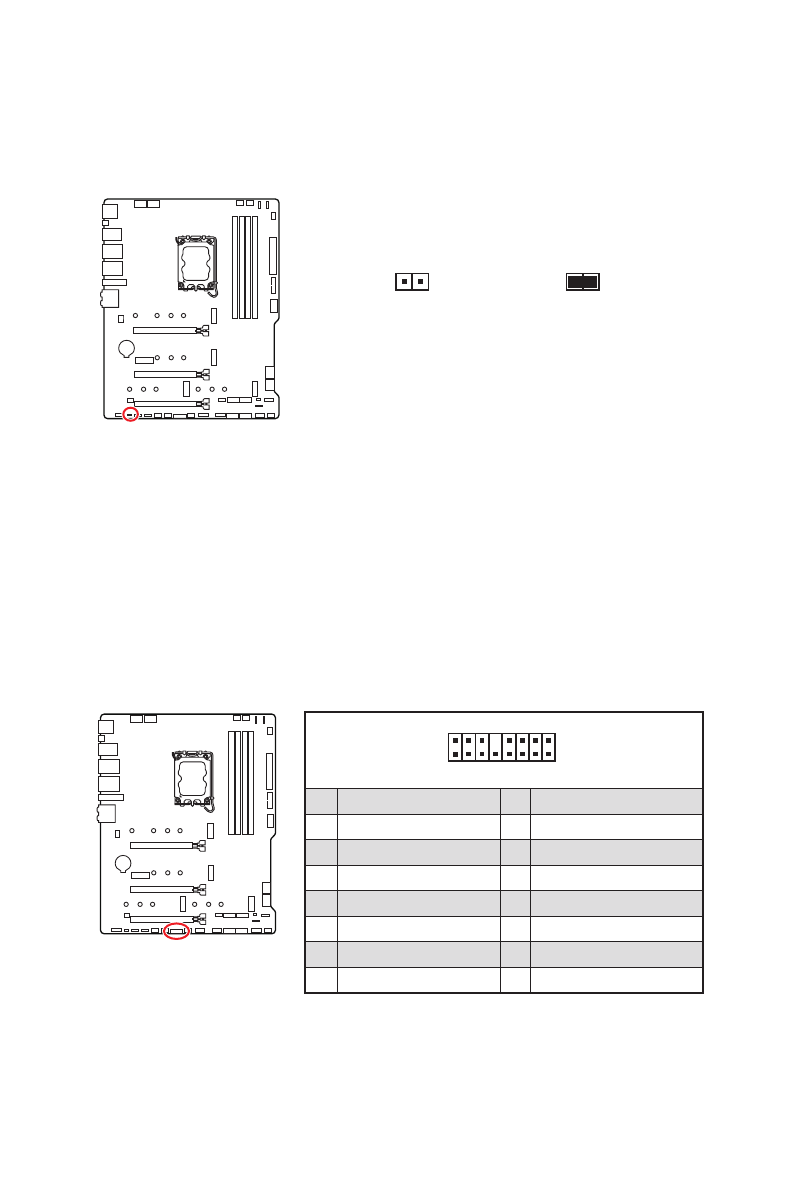

JBAT1: クリアCMOS (BIOSリセット) ジャンパ
本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、マザーボード上のボ
タン型電池から電力が供給されます。システムの設定をクリアしたい場合は、CMOSメモリ
をクリアするためにジャンパピンにジャンパブロックを取り付けてください。
データを
保持
(デフォルト)
CMOSをクリア/
BIOSをリセット
BIOSをデフォルト値にリセットする
1.
PCの電源をオフにし、コンセントから電源コードを抜いて下さい。
2.
ジャンパブロックで
JBAT1
を5-10秒ぐらいショットします。
3.
JBAT1
からジャンパブロックを取り外します。
4.
電源コードをコンセントに元通りに接続し、電源を投入します。
JTBT1: Thunderbolt追加カードコネクター
このコネクターは追加のThunderbolt I/Oカードを接続します。
1
2
16
15
1
TBT_FORCE_PWR
2
TBT_S0IX_ENTRY_REQ
3
TBT_CIO_PLUG_EVENT#
4
TBT_S0IX_ENTRY_ACK
5
SLP_S3#_TBT
6
TBT_PSON_OVERRIDE_N
7
SLP_S5#_TBT
8
No Pin
9
Ground
10
SMBCLK_VSB
11
DG_PEWAKE#
12
SMBDATA_VSB
13
TBT_RTD3_PWR_EN
14
Ground
15
TBT_CARD_DET_R#
16
PD_IRQ#
