29

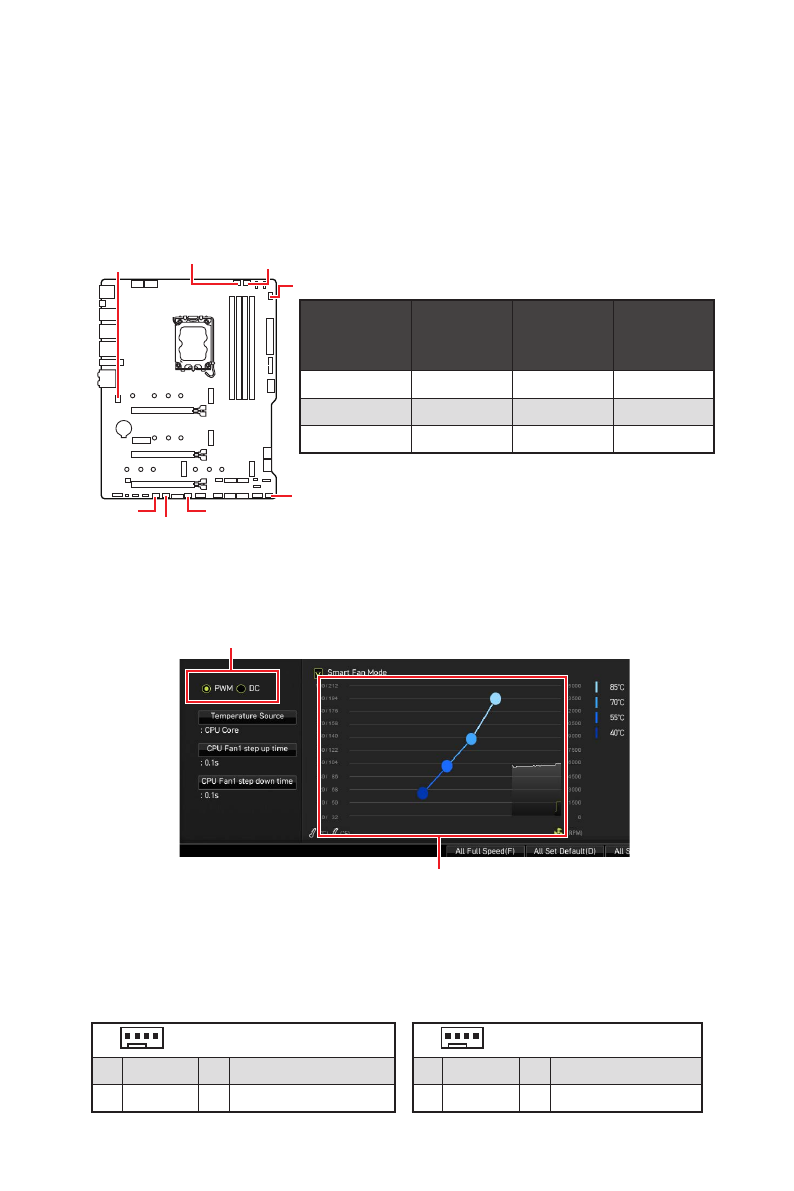

Vue d’ensemble des composants
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6 : Connecteurs de
ventilateur
Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de
vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant
la tension. Cependant, vous pouvez suivre les instructions ci-dessous pour régler le
connecteur de ventilateur en mode PWM ou mode DC.
Basculer entre les modes de ventilateur et ajuster la vitesse
Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse du
ventilateur dans
BIOS > HARDWARE MONITOR
.
Choisissez le mode
PWM
ou le mode
DC
⚠
Important
Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
Il y a des points de gradient de la vitesse du ventilateur qui
vous permet d’ajuster la vitesse du ventilateur par rapport à la
température du processeur.
Définition des broches des connecteurs de ventilateur
CPU_FAN1
SYS_FAN6
SYS_FAN3
SYS_FAN4
SYS_FAN5
PUMP_FAN1
SYS_FAN2
SYS_FAN1
Connecteur
Mode
ventilateur
par défaut
Courant
maximum
Puissance
maximum
CPU_FAN1
Mode PWM
2 A
24 W
PUMP_FAN1
Mode PWM
3 A
36 W
SYS_FAN1~6
Mode DC
1 A
12 W
1
Définition des broches en mode PWM
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
Définition des broches en mode DC
1
Ground
2
Voltage Control
3
Sense
4
NC
