14

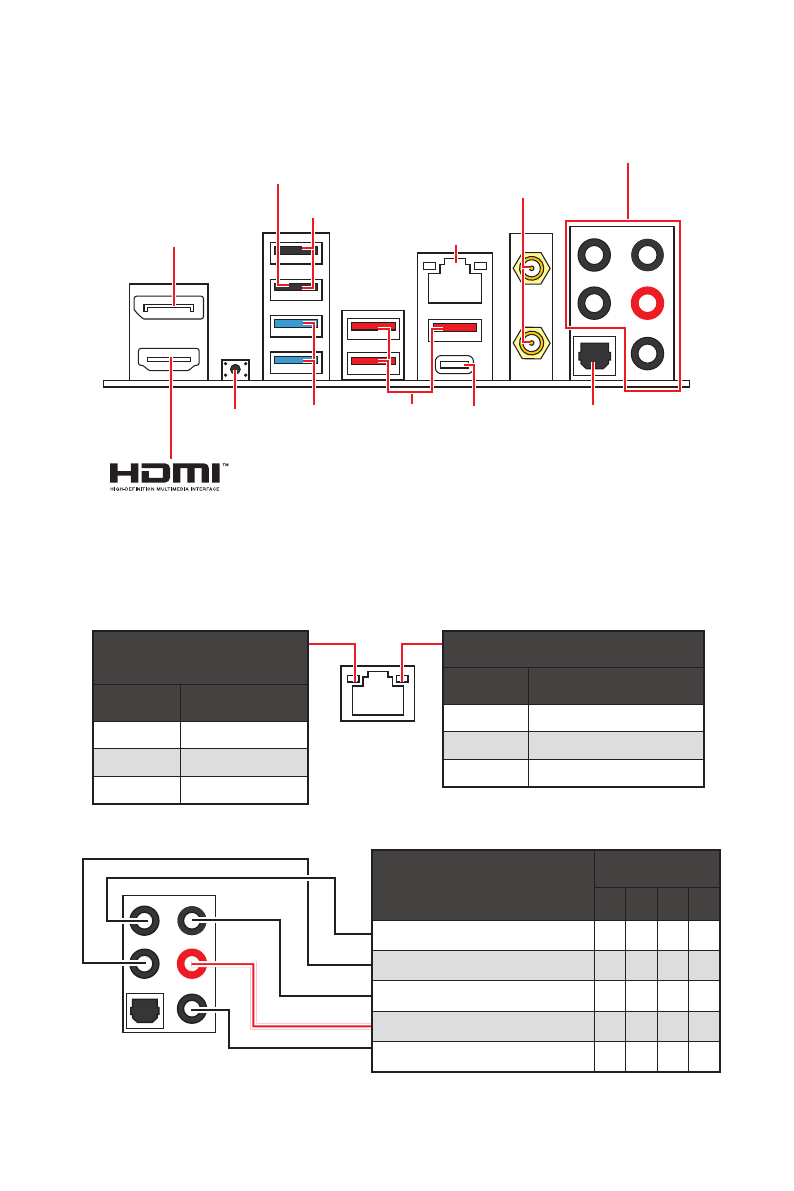

Panneau arrière Entrée/Sortie
Configuration des ports audio
Ports audio
Canal
2
4
6
8
Sortie centre/Caisson de basse
●
●
Sortie haut-parleur arrière
●
●
●
Entrée Ligne/Sortie haut-parleur côté
●
Sortie Ligne/Sortie haut-parleur avant
●
●
●
●
Entrée Microphone
(● : connecté,
Espace
: vide)
Tableau explicatif de l’état de la LED du port LAN
LED indiquant la connexion
et l’activité
État
Description
Éteint
Pas de connexion
Jaune
Connexion correcte
Clignote
Activité en cours
LED indiquant la vitesse
État
Description
Éteint
10 Mb/s
Vert
100/1000 Mb/s
Orange
2,5 Gb/s
Panneau arrière Entrée/Sortie
∙ Port/Bouton
Flash BIOS
- Veuillez vous référer à la page 39 pour la mise à jour du
BIOS avec Bouton Flash BIOS
USB 3.2
Gen 2x2
(20 Gb/s )
Type-C
Bouton Flash
BIOS
2,5 Gb/s
LAN
Connecteurs
d’antenne Wi-Fi
USB 2.0 Type-A
USB 3.2
Gen 2
(10 Gb/s)
Type-A
USB 3.2
Gen 1
(5 Gb/s)
Type-A
DisplayPort
Ports audio
Sortie S/PDIF
optique
Port Flash BIOS
