28

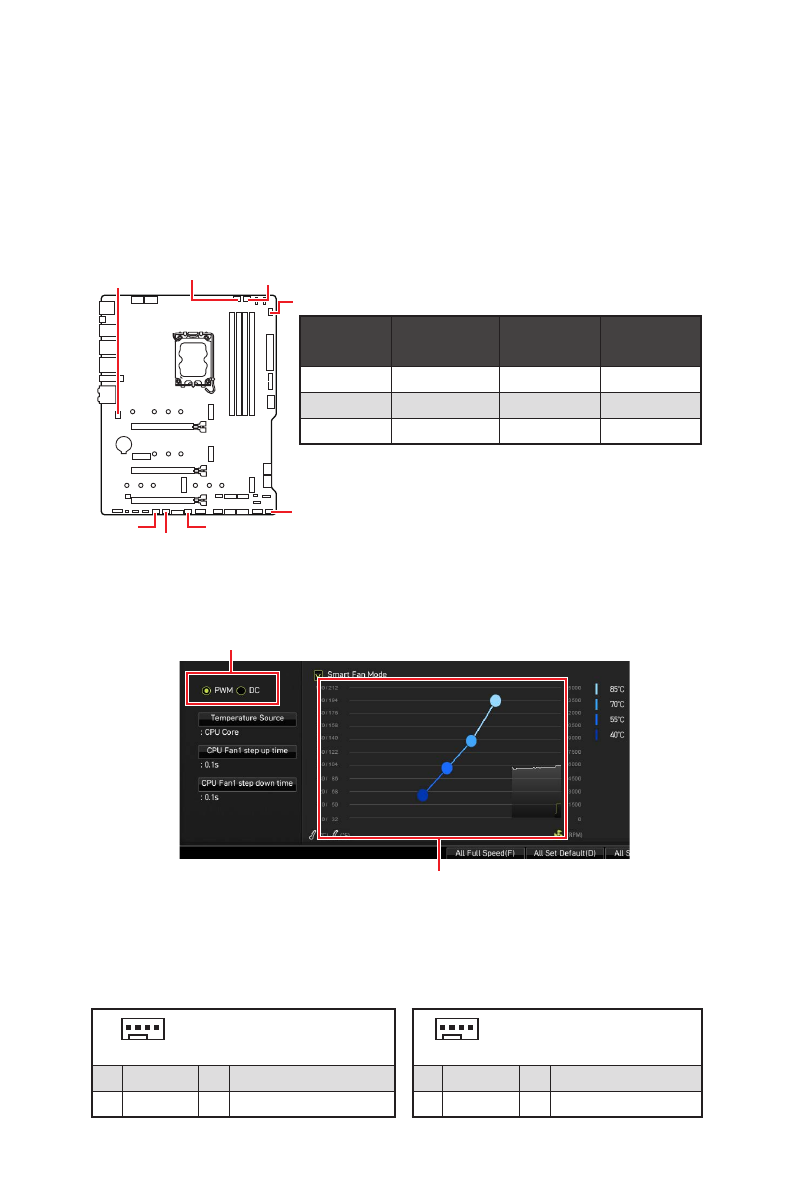

Компоненты материнской платы
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответствующие разъемы путем изменения величины
напряжения. Для настройки режима работы вентилятора вручную (PWM или DC),
следуйте указаниям ниже.
Переключение режимов работы и скорости вращения вентилятора
В меню
BIOS > HARDWARE MONITOR
вы можете выбрать режим работы
вентилятора: PWM или DC, а также настроить его скорость вращения.
Выберите режим
PWM
или
DC
⚠
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.
Вы можете регулировать скорость вращения вентилятора в
зависимости от температуры процессора путем изменения
положения градиентных точек.
Назначение контактов разъема для подключения вентилятора
CPU_FAN1
SYS_FAN6
SYS_FAN3
SYS_FAN4
SYS_FAN5
PUMP_FAN1
SYS_FAN2
SYS_FAN1
Разъем
Режим по
умолчанию
Макс. ток
Макс.
мощность
CPU_FAN1
Режим PWM
2А
24Вт
PUMP_FAN1
Режим PWM
3А
36Вт
SYS_FAN1~6
Режим DC
1А
12Вт
1
Назначение контактов разъема для
режима PWM
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
Назначение контактов разъема для
режима DC
1
Ground
2
Voltage Control
3
Sense
4
NC
