31
コンポーネントの概要
1
1
1
D
+5V
⚠
警告
間違ったタイプのLEDストリップを接続しないでください。JRGBコネクターとJRAINBOWコ
ネクターは異なる電圧を供給し、5V LEDストリップをJRGBコネクターに接続すると、LEDス
トリップが損傷します。
⚠
注意
∙
RAINBOWコネクターの定格最大出力は3A (5V)で、75 LEDs WS2812B個々にアドレス可
能なRGB LEDストリップ (5V/Data/Ground)をサポートします。20%の輝度の場合には、コネ
クターは最大200 LEDをサポートします。
∙
RGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜
いた状態で実施してください。
∙
MSIのソフトウェアで拡張 LEDストリップをコントロールします。

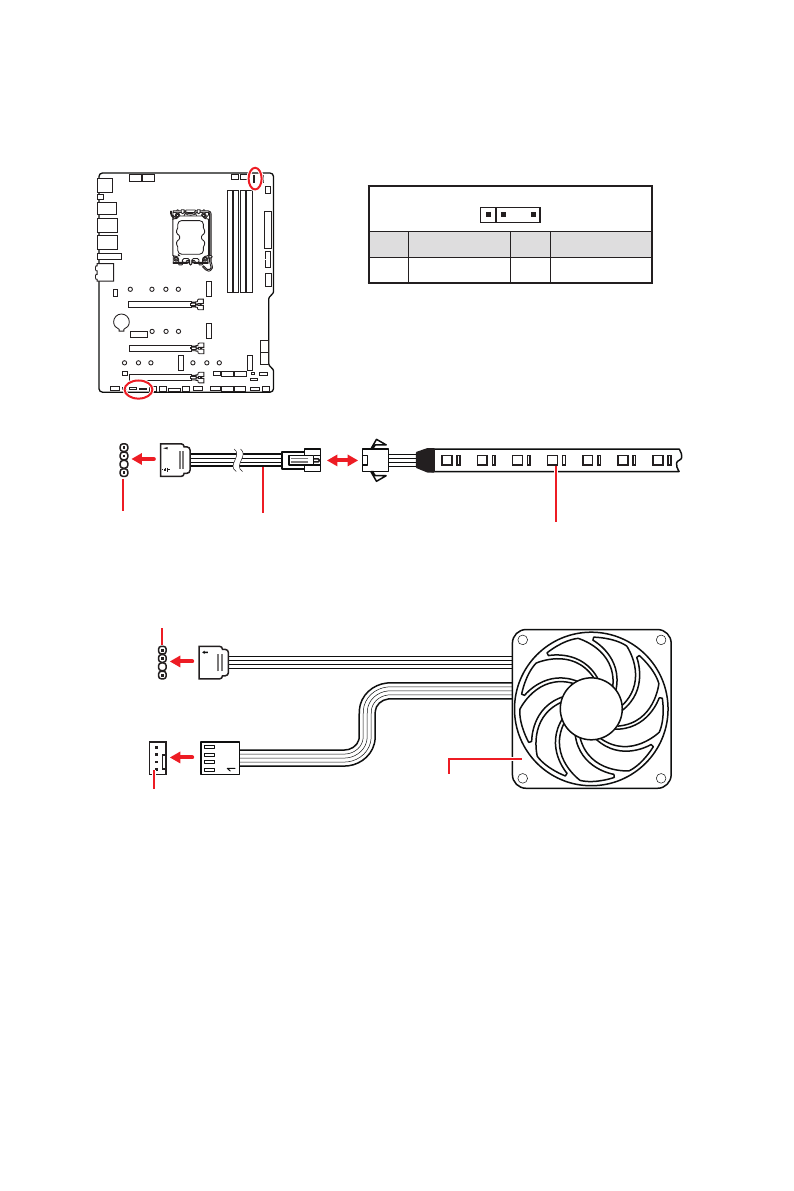

JRAINBOW1~3: 追加のRGB LEDコネクター
JRAINBOWコネクターは WS2812B個々にアドレス可能なRGB LEDストリップ5Vを接続す
ることができます。
JRAINBOWコ
ネクター
JRAINBOWコネクター
システムファンコネクター
WS2812B個々に追加の可能な
RGB LEDストリップ5V
1
1
+5V
2
Data
3
No Pin
4
Ground
追加のRGB LEDストリップコネクター
追加のRGB LEDファンコネクター
追加のRGB LEDファン
JRainbow 拡張ケ
ーブル
